HoneywellL91B1241

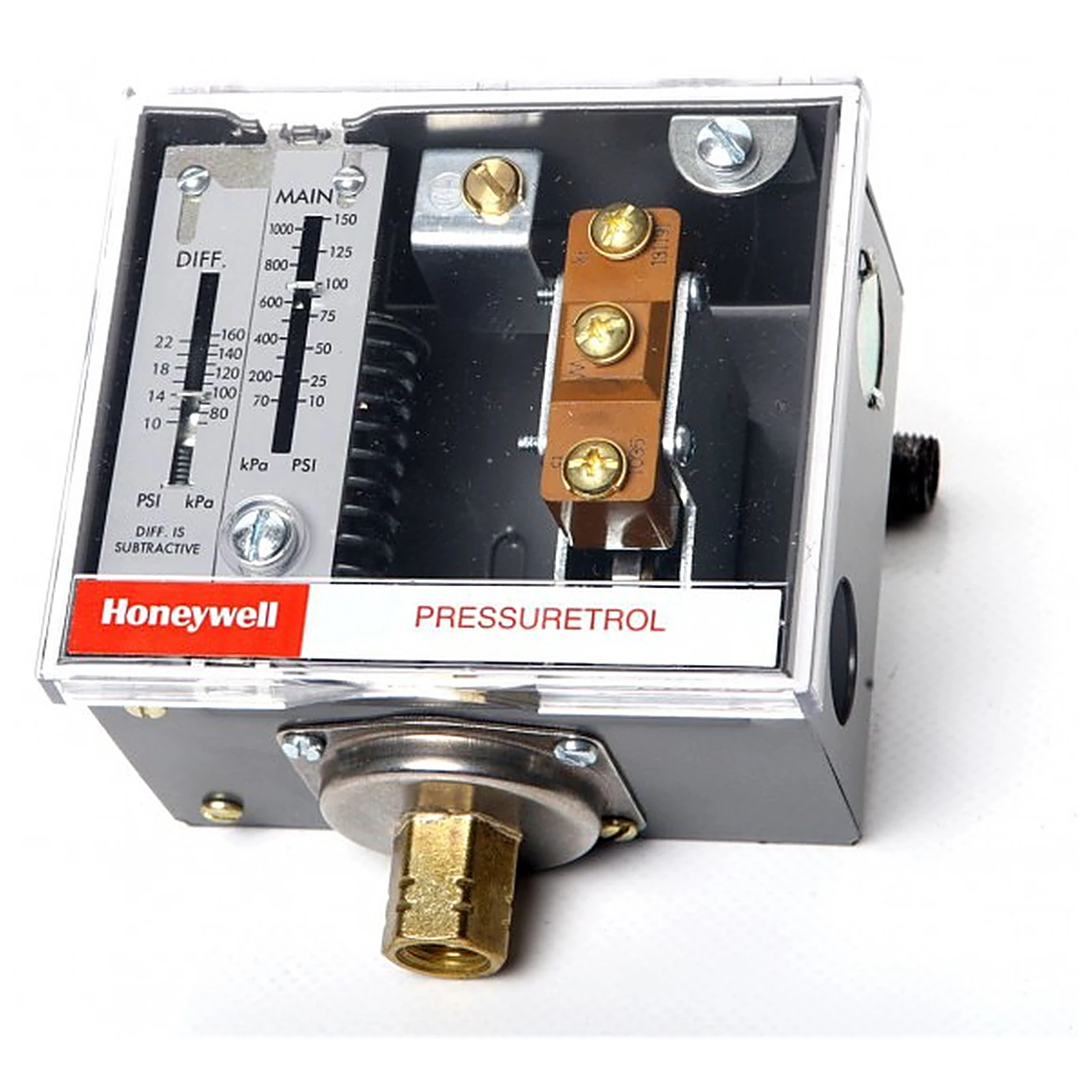

L91B1241 - Controlador Pressuretrol® Proporcional Honeywell (Série 90) — 10 a 300 psi (fole fósforo-bronze)

O L91B1241 é a versão de ALTA pressão: 10 a 300 psi (0,07 a 2,07 MPa), com faixa proporcional (throttling) ajustável de 12 a 48 psi e potenciômetro 23176CB de 140 ohms. Traz FOLE de fósforo-bronze (para a alta pressão, máx. 350 psi), ao contrário do latão dos modelos de faixa mais baixa. Controlador Pressuretrol® proporcional Série 90 para modulação de motores/válvulas em queimadores e caldeiras de alta pressão. Rosca 1/4-18 NPT, caixa de aço com tampa transparente.

Especificações Técnicas

Tipo	Controlador Pressuretrol® proporcional — Série 90 (modulação contínua)
Modelo	L91B — potenciômetro único com faixa proporcional (throttling) ajustável
Faixa de Operação	10 a 300 psi (0,07 a 2,07 MPa)
Faixa Proporcional (throttling)	12 a 48 psi (85 a 330 kPa)
Pressão Máxima	350 psi (2413 kPa)
Potenciômetro	23176CB — 140 ohms (nominal)
Elemento Sensor (fole)	Fósforo-bronze (alta pressão)
Ação do Potenciômetro	Cursor move para W na subida e para B na queda; setpoint no extremo inferior da faixa proporcional
Meio Compatível	Vapor, ar, gases não combustíveis e fluidos não corrosivos ao fole
Montagem	Rosca 1/4-18 NPT no fole (recomenda-se sifão em vapor) ou superfície por parafusos
Conexão Elétrica	Terminais parafuso internos; furo para eletroduto 1/2"; circuito Série 90 (24 Vac)
Caixa	Aço com tampa de plástico transparente; escalas US e métricas
Datasheet	Honeywell L91A,B,D — Pressuretrol® proporcional

Características

Faixa de operação 10 a 300 psi (0,07 a 2,07 MPa) — alta pressão

Faixa proporcional (throttling) AJUSTÁVEL de 12 a 48 psi

Elemento sensor: fole de fósforo-bronze (pressão máx. 350 psi (2413 kPa))

Potenciômetro 23176CB de 140 ohms; controle modulante Série 90 (cursor move conforme a pressão)

Rosca 1/4-18 NPT no fole (sifão recomendado em vapor); caixa de aço com tampa transparente

Escalas em unidades US e métricas; para vapor, ar e gases não corrosivos ao fole

Aplicações

Controle proporcional de pressão de vapor/ar em queimadores e sistemas de alta pressão (10 a 300 psi), acionando motor modulante da Série 90.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o L91B1241?

Onde comprar o L91B1241 no Brasil?

O L91B1241 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do L91B1241?

Controle proporcional de pressão de vapor/ar em queimadores e sistemas de alta pressão (10 a 300 psi), acionando motor modulante da Série 90.

Quais as especificações técnicas do L91B1241?

Tipo: Controlador Pressuretrol® proporcional — Série 90 (modulação contínua). Modelo: L91B — potenciômetro único com faixa proporcional (throttling) ajustável. Faixa de Operação: 10 a 300 psi (0,07 a 2,07 MPa). Faixa Proporcional (throttling): 12 a 48 psi (85 a 330 kPa). Pressão Máxima: 350 psi (2413 kPa). Potenciômetro: 23176CB — 140 ohms (nominal). Elemento Sensor (fole): Fósforo-bronze (alta pressão). Ação do Potenciômetro: Cursor move para W na subida e para B na queda; setpoint no extremo inferior da faixa proporcional. Meio Compatível: Vapor, ar, gases não combustíveis e fluidos não corrosivos ao fole. Montagem: Rosca 1/4-18 NPT no fole (recomenda-se sifão em vapor) ou superfície por parafusos. Conexão Elétrica: Terminais parafuso internos; furo para eletroduto 1/2"; circuito Série 90 (24 Vac). Caixa: Aço com tampa de plástico transparente; escalas US e métricas. Datasheet: Honeywell L91A,B,D — Pressuretrol® proporcional.
