Detectores de Chama
Fotocélulas e sensores UV/IR para monitoramento contínuo de chama em queimadores industriais a gás, óleo e combustíveis combinados. Garantem a segurança operacional conforme normas ABNT NBR 12313 e NFPA 86.
Os detectores de chama são dispositivos eletrônicos de estado sólido essenciais para a segurança de sistemas de combustão industrial. Funcionam detectando radiação ultravioleta (UV) ou infravermelha (IR) emitida durante a queima de combustíveis à base de carbono. São utilizados em conjunto com relés programadores da Série 7800 e amplificadores de chama Honeywell, garantindo supervisão contínua em caldeiras, fornos, secadores e incineradores. A Holmax fornece toda a linha Honeywell de detectores Minipeeper® e Self-Check, com estoque pronta-entrega no Brasil.
1-12 de 41
C7012A1145 - Fotocélula / Detector de Chama UV Purple Peeper® Honeywell — Retificação 120 Vac, 3/4"
Fotocélula / detector de chama C7012A1145. Detector de chama UV Purple Peeper® de estado sólido na configuração de retificação, o C7012A1145 opera em 120 Vac (50/60 Hz) e se conecta por rosca 3/4" NPT — a combinação mais comum em queimadores industriais. Enxerga a radiação ultravioleta de gás natural, GLP e óleo e trabalha com os amplificadores de retificação Honeywell (R7247A, R7289A, R7847A1082) e Ampli-Check™ da série 7800. Circuito sem partes móveis, carcaça NEMA 4 e tubo sensor UV e janela de quartzo substituíveis em campo. Monta em qualquer ângulo e aceita ligação em paralelo com um segundo detector em visadas difíceis.

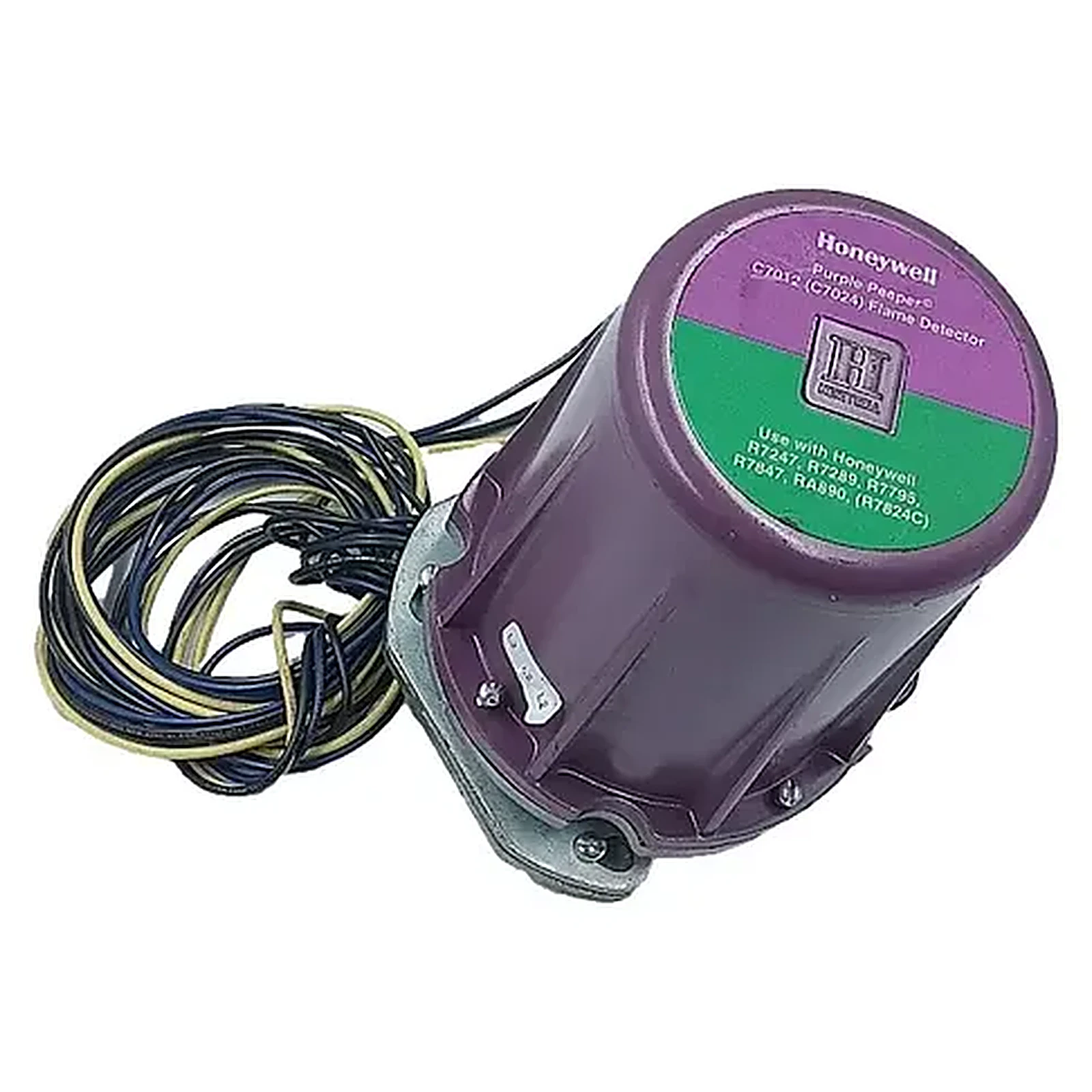

C7012A1152 - Fotocélula / Detector de Chama UV Purple Peeper® Honeywell — Retificação 120 Vac, 1"
Fotocélula / detector de chama C7012A1152. Igual em princípio ao Purple Peeper® de retificação padrão, o C7012A1152 se diferencia pela conexão de 1" NPT (em vez de 3/4"), indicada quando o tubo de visada ou o eletroduto exige a rosca maior. Opera em 120 Vac (50/60 Hz), com sensor UV de estado sólido para chamas de gás, GLP e óleo, e integra-se aos amplificadores de retificação e Ampli-Check™ Honeywell da série 7800. Mantém a carcaça NEMA 4, o tubo UV e a janela de quartzo substituíveis em campo, a montagem em qualquer ângulo e a ligação em paralelo.

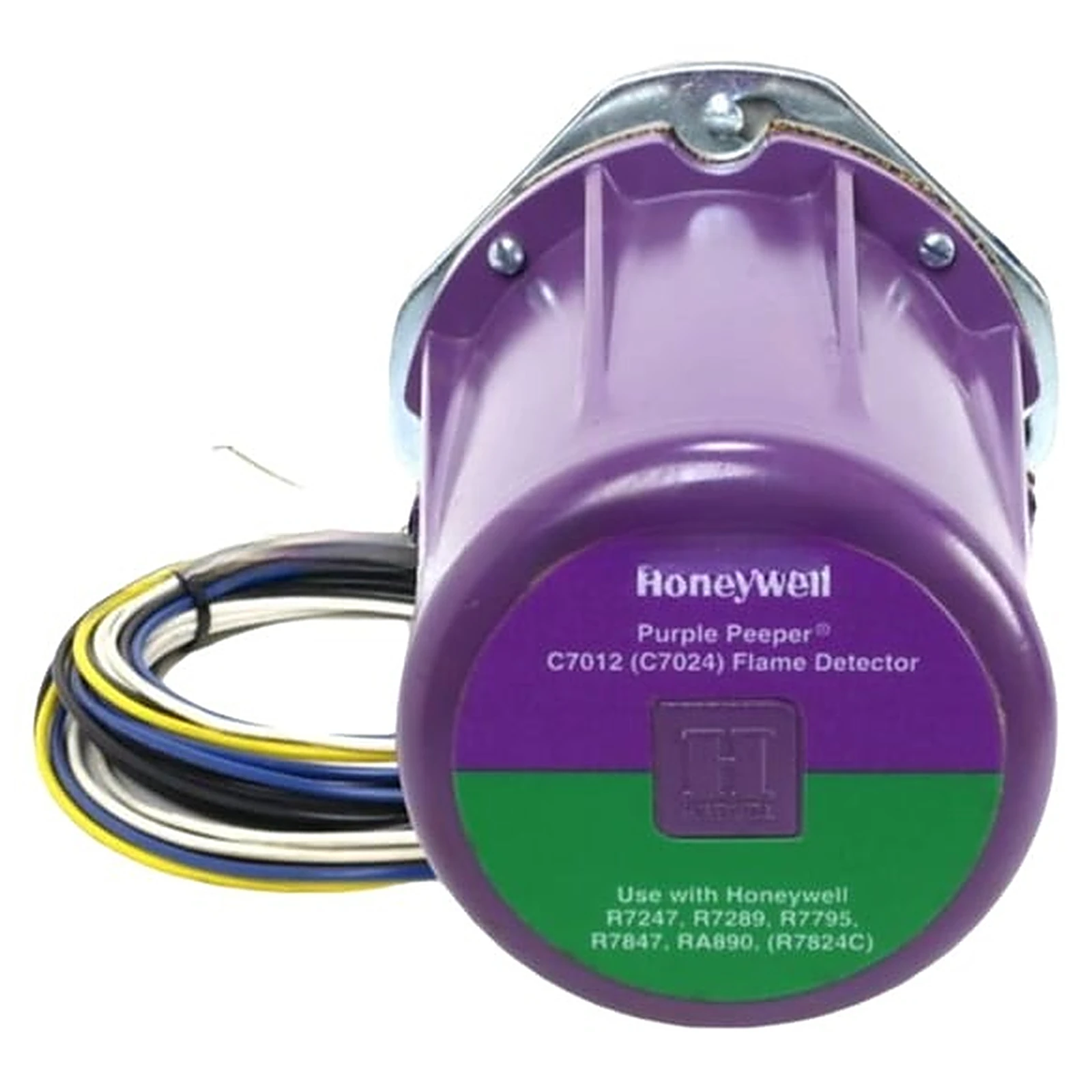

C7012A1194 - Fotocélula / Detector de Chama UV Purple Peeper® Honeywell — Retificação 240 Vac, 3/4"
Fotocélula / detector de chama C7012A1194. Versão de 240 Vac do Purple Peeper® de retificação, o C7012A1194 atende instalações alimentadas em 240 Vac (50/60 Hz) mantendo a conexão de 3/4" NPT. Detecta a radiação UV de gás natural, GLP e óleo e integra-se aos amplificadores de retificação Honeywell (R7247A/R7289A/R7847A) e Ampli-Check™ da série 7800. Estado sólido sem partes móveis, NEMA 4, sensor UV e janela de quartzo substituíveis em campo, montagem em qualquer ângulo e ligação em paralelo para reduzir desligamentos indevidos.
C7012E1153 - Fotocélula / Detector de Chama UV Self-Check Purple Peeper® Honeywell — 240 Vac (SIL 3)
Fotocélula / detector de chama C7012E1153. O C7012E1153 é o Purple Peeper® UV com verificação automática (self-check): um obturador oscilante interrompe a radiação UV de 60 a 120 vezes por minuto para testar continuamente o tubo sensor. Usado com os amplificadores Dynamic Self-Check Honeywell (R7247C/R7847C), é SIL 3 capaz com o R7847C — indicado para queimadores acesos por longos períodos que exigem comprovação contínua da detecção. Alimentação 240 Vac (50/60 Hz), conexão 3/4" NPT, carcaça NEMA 4. Requer alinhamento do faceplate para o obturador; tubo UV, janela de quartzo e conjunto do obturador substituíveis em campo.
C7012E1187 - Fotocélula / Detector de Chama UV Self-Check Purple Peeper® Honeywell — 220 Vac 50 Hz (SIL 3)
Fotocélula / detector de chama C7012E1187. Variante europeia do Purple Peeper® self-check, o C7012E1187 é dimensionado para redes de 220 Vac / 50 Hz, típicas de instalações fora da América do Norte. Como todo C7012E, usa obturador oscilante para checar o tubo UV entre 60 e 120 vezes por minuto e trabalha com os amplificadores Dynamic Self-Check R7247C/R7847C, sendo SIL 3 capaz com o R7847C. Conexão 3/4" NPT, carcaça NEMA 4, e tubo UV, janela de quartzo e obturador substituíveis em campo. Voltado a queimadores que exigem supervisão contínua de chama em 50 Hz.
C7012E1211 - Fotocélula / Detector de Chama UV Self-Check Purple Peeper® Honeywell — 100 Vac (SIL 3)
Fotocélula / detector de chama C7012E1211. O C7012E1211 é a versão do Purple Peeper® self-check para alimentação de 100 Vac (50/60 Hz), atendendo redes de baixa tensão. Mantém o obturador oscilante que testa o tubo UV de 60 a 120 vezes por minuto, o uso com amplificadores Dynamic Self-Check R7247C/R7847C e a capacidade SIL 3 com o R7847C. Conexão 3/4" NPT, carcaça NEMA 4, montagem com alinhamento do faceplate e componentes (tubo UV, janela de quartzo, obturador) substituíveis em campo. Para queimadores que exigem verificação contínua de chama em instalações de 100 Vac.
C7027A1023 - Fotocélula / Detector de Chama Ultravioleta Minipeeper® Honeywell
Fotocélula / detector de chama C7027A1023. O C7027A1023 é o detector de chama ultravioleta Minipeeper® padrão da Honeywell — a configuração base da série, com colar de rosca 1/2-14 NPSM para montagem direta em tubo de visada de 1/2". Enxerga a radiação UV de chamas a gás, óleo e combustíveis combinados e opera junto aos controles de segurança de chama Honeywell (RA890G, R7249A, R7290A, R7749B, R7849A/B). Faixa ambiente de -18 °C a +102 °C, leadwires de 2,44 m. Cobre a maioria das aplicações de supervisão de chama em queimadores industriais.

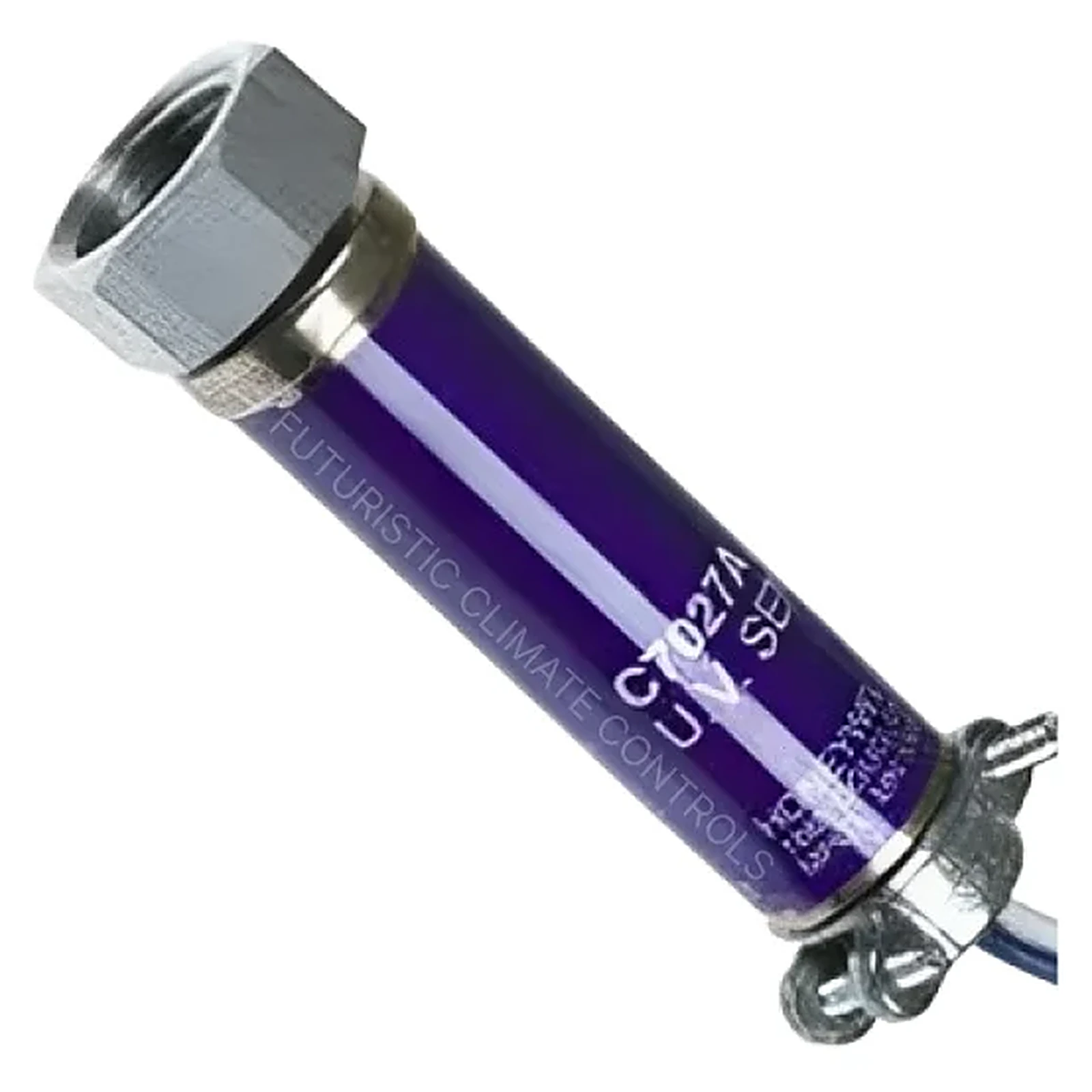

C7027A1031 - Fotocélula / Detector de Chama Ultravioleta Minipeeper® Honeywell — Faixa Estendida a Frio (-40 °C)
Fotocélula / detector de chama C7027A1031. Variante de temperatura estendida do Minipeeper® UV, o C7027A1031 difere do 1023 por operar a partir de -40 °C (em vez de -18 °C), mantendo o teto de +102 °C. Essa faixa ampliada a frio o torna a escolha para casas de caldeira sem aquecimento, instalações externas e regiões de inverno rigoroso. No restante é idêntico ao modelo base: sensor UV para gás, óleo e combustíveis combinados, colar 1/2-14 NPSM para tubo de visada de 1/2" e compatibilidade com os controles e amplificadores Honeywell.
C7027A1049 - Fotocélula / Detector de Chama Ultravioleta Minipeeper® Honeywell — Conexão Spud 1/2"
Fotocélula / detector de chama C7027A1049. O C7027A1049 é a versão do Minipeeper® UV com conector spud de 1/2" (rosca interna) para a fiação elétrica, no lugar do clamp dos modelos padrão. O spud permite ligação direta a conduíte metálico flexível, facilitando a instalação onde se exige eletroduto. Mantém o sensor ultravioleta para chamas de gás, óleo e combustíveis combinados, a montagem em tubo de visada de 1/2" e o uso com amplificadores e controles Honeywell. Faixa ambiente de -18 °C a +102 °C.
C7027A1056 - Fotocélula / Detector de Chama Ultravioleta Minipeeper® Honeywell (Aprovação DIN)
Fotocélula / detector de chama C7027A1056. Destinado a projetos sob normas alemãs, o C7027A1056 é o Minipeeper® UV com aprovação DIN. Funcionalmente equivalente ao detector padrão — colar 1/2-14 NPSM para tubo de visada de 1/2", sensor UV para gás, óleo e combustíveis combinados e operação com os controles de segurança de chama Honeywell —, agrega a certificação DIN normalmente exigida em especificações de engenharia europeias. Faixa ambiente de -18 °C a +102 °C, leadwires de 2,44 m.

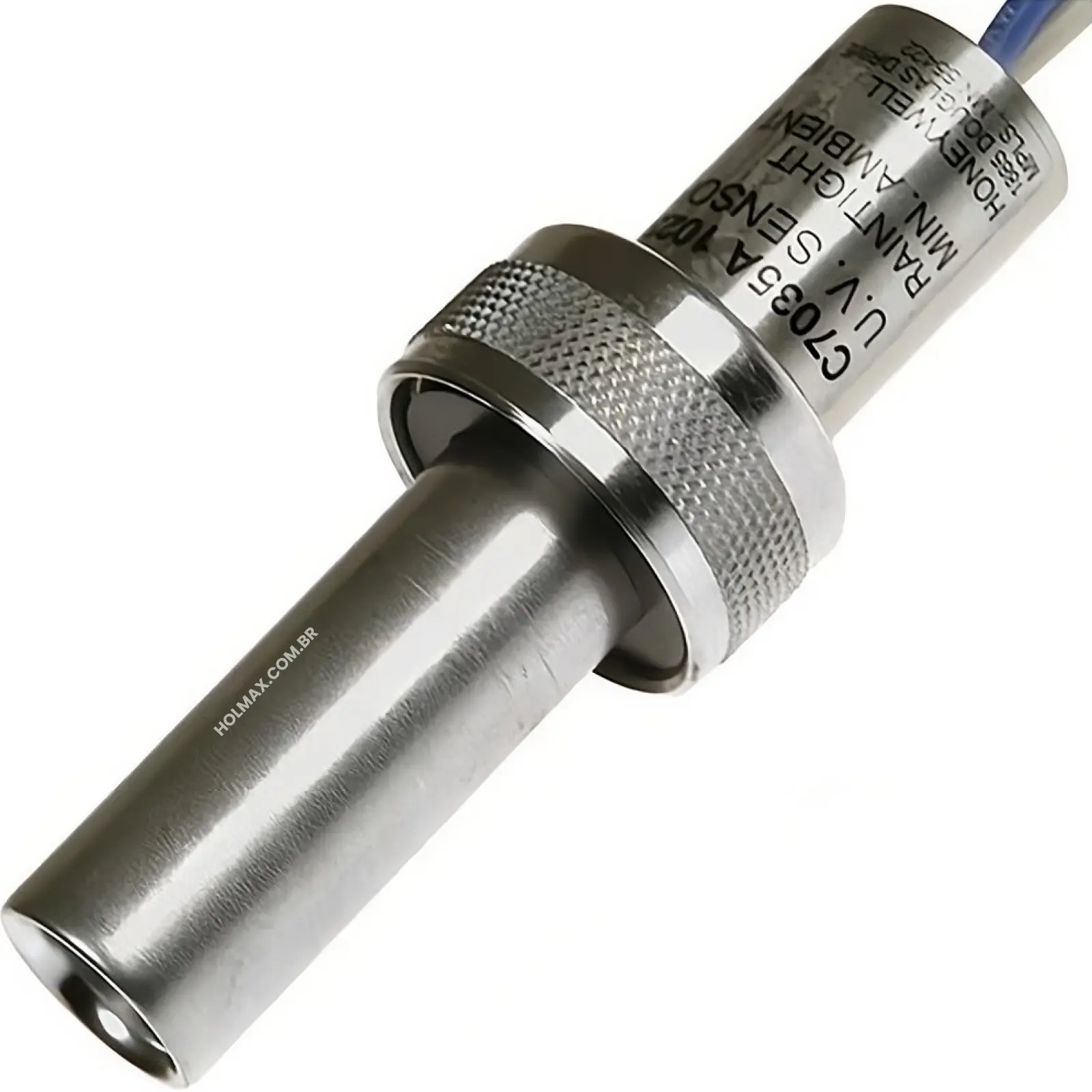

C7035A1023 - Fotocélula / Detector de Chama Ultravioleta Minipeeper® Honeywell (1" NPT)
Fotocélula / detector de chama C7035A1023. Versão padrão do Minipeeper® UV de 1", o C7035A1023 usa visada frontal (end viewing) e montagem por colar de rosca interna 1-11½ NPSM em tubo de visada de 1 polegada. O grande diferencial da série C7035A é o tubo sensor ultravioleta substituível em campo (129464M): dá pra restaurar o detector sem trocar a unidade inteira. Opera de -18 °C a +121 °C, com carcaça NEMA 4/4X para ambientes severos e cabo de silicone de 1,83 m resistente a 150 °C. Funciona com os controles Honeywell RA890G e amplificadores R7249A/R7290A/R7749B/R7849A,B, e dois detectores podem ser ligados em paralelo em visadas difíceis.

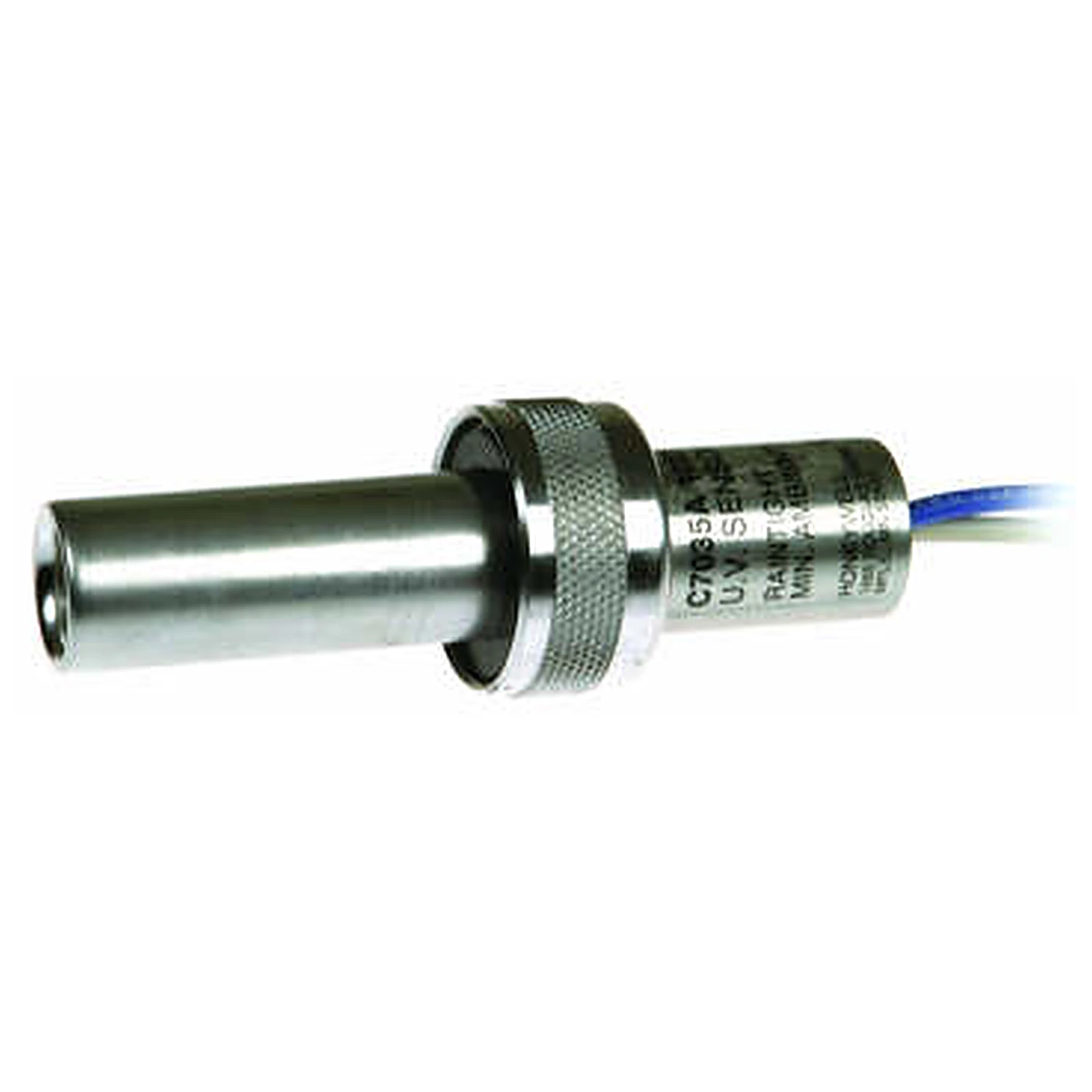

C7035A1049 - Fotocélula / Detector de Chama UV Minipeeper® Honeywell 1" DIN
Fotocélula / detector de chama C7035A1049. O C7035A1049 é o Minipeeper® UV de 1" com aprovação DIN, voltado a projetos e OEMs que precisam atender às normas alemãs. Além da certificação DIN, mantém toda a plataforma da série C7035A: visada frontal, colar 1-11½ NPSM para tubo de visada de 1", tubo sensor UV substituível em campo, carcaça NEMA 4/4X e faixa de operação de -18 °C a +121 °C. Traz cabo de silicone de 1,83 m (150 °C) e rosca 1/2-14 NPSM na traseira para conduíte. Compatível com os controles e amplificadores de chama Honeywell.
Guias técnicos desta categoria
- Detector de Chama UV com autoverificação dinâmica C7061A e C7061F2 (à prova de explosão)
- Detectores de Chama UV Minipeeper (C7027A, C7035A, C7044A, C7927A): guia de seleção
- Honeywell U2-101xS: scanner de chama com autoverificação para monitoramento industrial e áreas classificadas
- Detector de Chama UV Purple Peeper C7012A, C, E, F, G: guia completo
- Detector de Chama UV de sensibilidade ajustável C7076A
- Detector de Chama Infravermelho C7915A (célula de sulfeto de chumbo)
- Detector de Chama UV com autoverificação dinâmica C7961E e C7961F
- Detector de Chama Infravermelho por flicker IRD 1020 (Satronic/Honeywell)
- Scanner de Chama UV/IR S550 com autoverificação
- Scanners de Chama S70X, S80X e acessórios 700AC para área classificada
Perguntas frequentes
Qual a diferença entre detector de chama UV e infravermelho (IR)?
O detector UV responde à radiação ultravioleta da chama (ideal para gás e chamas limpas); o IR responde à radiação infravermelha (melhor para óleo ou chamas com muita luz de fundo). A escolha depende do combustível e da visada.
O que é um detector de chama com autoverificação?
É o detector que testa a si mesmo periodicamente (por shutter ou eletrônica), permitindo operação contínua/piloto permanente com segurança, ao contrário dos modelos sem autoverificação.
Como escolher o detector certo para o meu queimador?
Considere o tipo de combustível (gás/óleo), se a operação é intermitente ou contínua, o controle/amplificador instalado e a montagem (sight pipe). Nossos guias técnicos comparam cada família — ou fale com nossa equipe.
