Controladores Universais
Controladores digitais universais Honeywell UDC para regulação de temperatura e variáveis de processo, em formatos de 1/16 a ¼ DIN conforme o modelo.
Os controladores digitais Honeywell regulam temperatura, pressão e outras variáveis de processo em fornos, estufas, câmaras climáticas, máquinas de embalagem e de plástico. Aceitam termopar, RTD, corrente e tensão e fazem controle PID ou liga/desliga. O DC1040 e o UDC1200 são os modelos de entrada, com comunicação RS485 opcional; o UDC2500, o UDC3200 e o UDC3500, em 1/4 DIN, trazem autoajuste Accutune III, comunicação Modbus ou Ethernet e frontal NEMA 4X/IP66. O UDC2800 é o controlador de limite, para proteção de segurança.
1-6 de 6

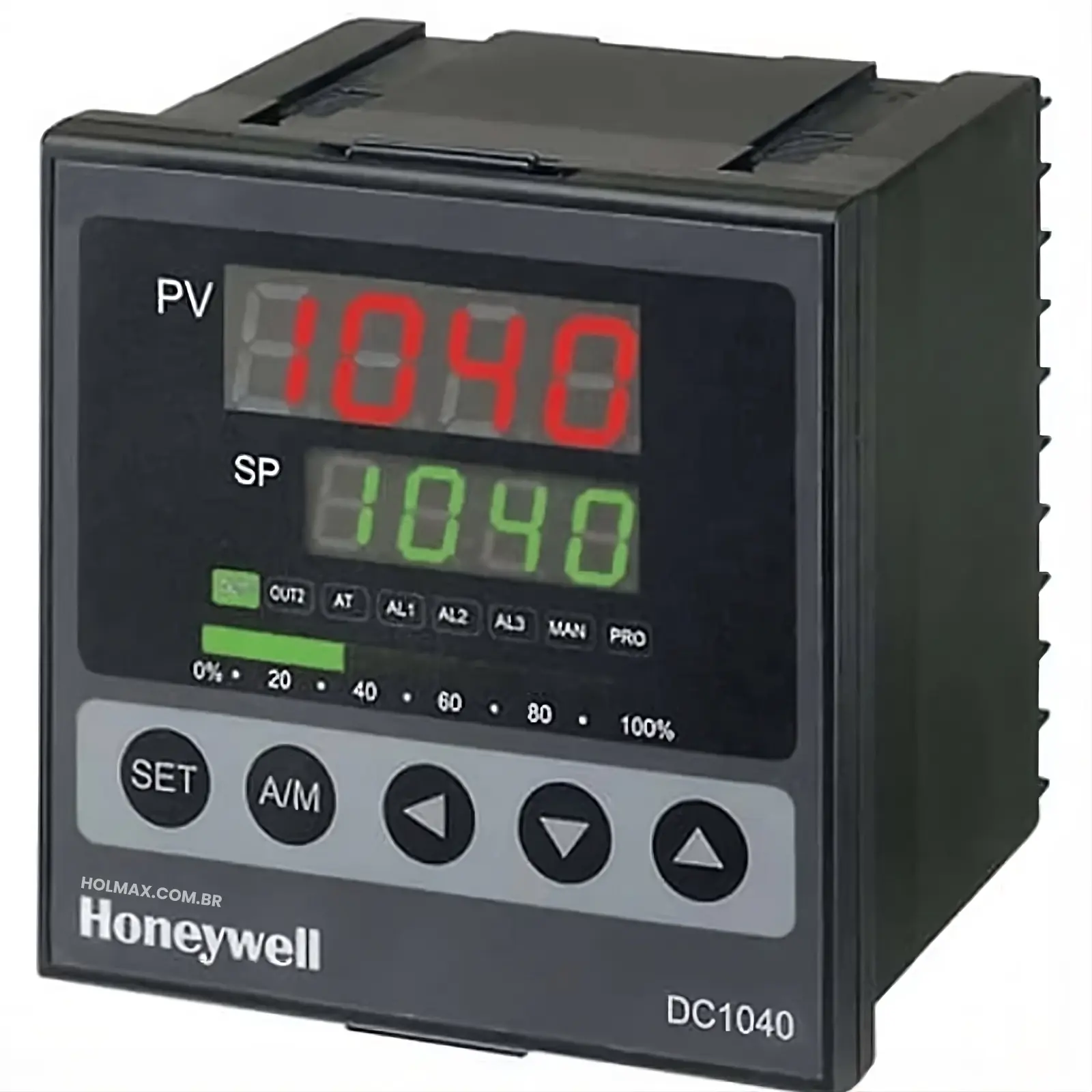

DC1040 (UDC1040) - Controlador Digital Honeywell — 1/4 DIN, Display Duplo + Bargraph
O DC1040 (família DC1000 Honeywell) é o controlador digital universal de 1/4 DIN com duplo display e bargraph de 10 LEDs — mostra PV, SP e a saída/estado dos relés simultaneamente. Faz controle PID ou ON/OFF com vários conjuntos de PID e traz programador de setpoint (até 8 segmentos por programa, combináveis em 16). Dois níveis de configuração com senha protegem os parâmetros. Comunicação RS232 ou RS485 Modbus RTU/ASCII opcional para supervisão por computador; fonte de alimentação universal de 85 a 264 Vac, 50/60 Hz.

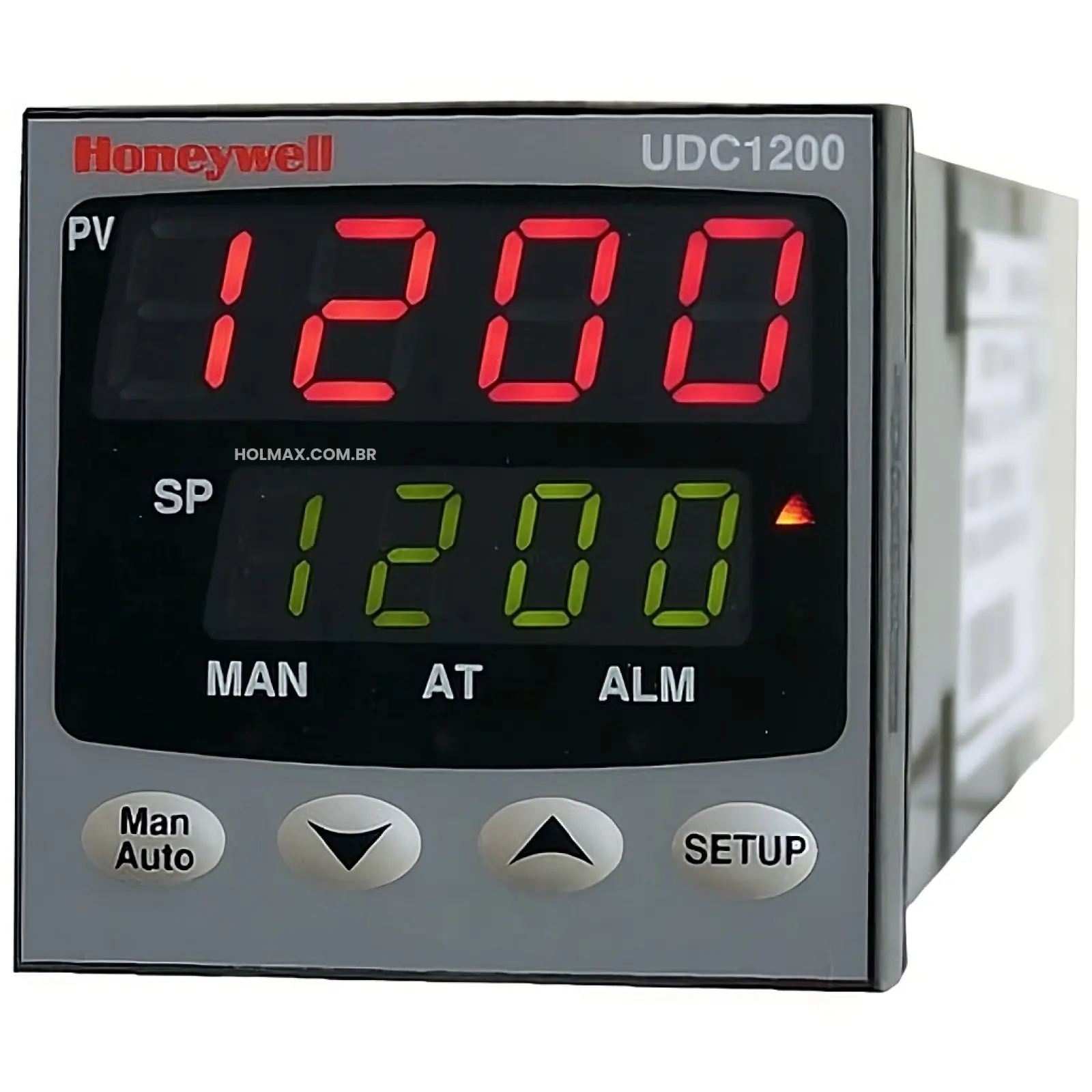

UDC1200 - Controlador Digital Universal Honeywell — 1/16 DIN, Entrada Universal
O UDC1200 é o controlador digital universal Honeywell de menor formato — 1/16 DIN — microprocessado, para controle de temperatura/processo em uma malha. Tem duplo display (dois de 4 dígitos, 7 segmentos) mostrando PV e SP, teclado tátil e entrada universal (termopar, RTD, corrente e tensão, todas configuráveis de série). Fonte de alimentação universal (qualquer tensão de linha). É a opção compacta e econômica da linha UDC, compatível com aplicações UDC1000/1500. Ideal quando o espaço no painel é restrito.

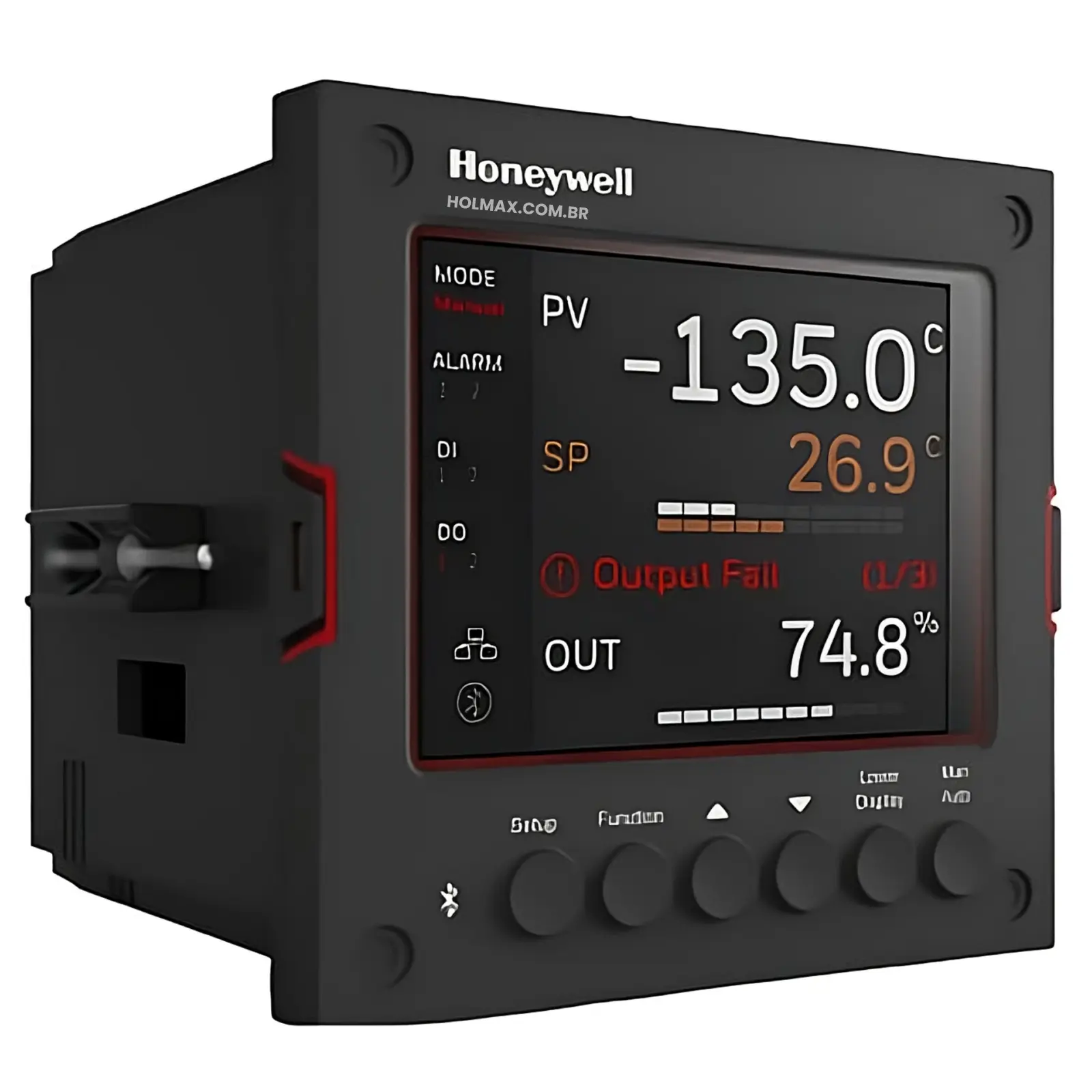

UDC2800 - Controlador de Limite Digital Universal Honeywell — 1/4 DIN
O UDC2800 é o controlador de LIMITE digital universal Honeywell em 1/4 DIN — voltado à proteção de segurança por limite (não apenas controle de processo). Tem 1 entrada analógica universal com exatidão típica de 0,15% e varredura rápida (100 ms), entrada digital, até 4 saídas (corrente, relé ou coletor aberto), com RS485 Modbus RTU ou Ethernet. Inclui Accutune III™ e capacidade de field upgrade de opcionais. É o modelo indicado quando a aplicação exige um controlador de limite (limit controller) de segurança. A configuração pode ser feita por Bluetooth, pelo celular.
UDC2500 - Controlador Digital Universal Honeywell — 1/4 DIN, Accutune III + Ethernet
O UDC2500 é o controlador digital universal de 1/4 DIN de nível intermediário: combina 1 entrada universal + 1 entrada de alto nível (setpoint remoto), até 5 saídas analógicas/digitais e 2 entradas digitais. Traz o autoajuste Accutune III™ com lógica fuzzy, comunicação Ethernet e Modbus, porta infravermelho para configuração por PC/Pocket PC (sem acessar o fundo do painel) e prompts multilíngues. Compatível com modelos anteriores — excelente relação custo/desempenho para controle de processo.
UDC3200 - Controlador Digital Universal Honeywell — 1/4 DIN, 2 Entradas + Math
O UDC3200 é o controlador digital universal de 1/4 DIN de nível avançado: traz duas entradas analógicas universais e funções matemáticas (Math) — algoritmos pré-configurados sobre as entradas — além do autoajuste Accutune III™ com lógica fuzzy. Conta com 2 entradas digitais, até 5 tipos de saída e comunicação RS422/485 Modbus RTU ou Ethernet 10Base-T TCP/IP. Fonte universal e total field upgrade. Para aplicações que precisam de duas variáveis e cálculo entre elas.
UDC3500 - Controlador Digital Universal Honeywell — 1/4 DIN, 3 Entradas / 2 Loops
O UDC3500 é o topo de linha dos controladores universais de 1/4 DIN da Honeywell: três entradas analógicas universais, duas malhas de controle e dois algoritmos matemáticos (Math), com autoajuste Accutune III™ com lógica fuzzy. Oferece 4 entradas digitais, várias saídas, porta infravermelho e comunicação RS422/485 Modbus RTU ou Ethernet 10Base-T TCP/IP. Fonte universal e total capacidade de field upgrade. Para as aplicações mais exigentes, com múltiplas entradas, dois loops e cálculos.
Modelos de controladores
| Modelo | Formato | Destaques | Guia técnico |
|---|---|---|---|
| DC1040 | 1/4 DIN | PID ou liga/desliga, aquecimento/resfriamento, programador de 2 × 8 segmentos, RS232/RS485 opcional. | |
| UDC1200 | 1/16 DIN | Entrada universal, RS485 opcional (Modbus RTU), versão de limite disponível. | |
| UDC2500 | 1/4 DIN | 1 entrada universal + 1 de alto nível, precisão de 0,25%, Ethernet e Modbus. | |
| UDC2800 | 1/4 DIN | Controlador de limite, precisão de 0,15%, configuração por Bluetooth, Ethernet ou Modbus. | |
| UDC3200 | 1/4 DIN | 2 entradas universais e funções matemáticas, precisão de 0,20%. | |
| UDC3500 | 1/4 DIN | 3 entradas, 2 malhas ou cascata, precisão de 0,10%. |
Como escolher: o que informar no orçamento
- Função: controle de processo ou limite de segurança (UDC2800, ou versões de limite do UDC1200 e do UDC2500).
- Número de entradas: 1 (DC1040, UDC1200, UDC2500), 2 (UDC3200) ou 3 (UDC3500).
- Espaço no painel: 1/16 DIN (UDC1200) ou 1/4 DIN.
- Comunicação: RS485 Modbus ou Ethernet.
- Se precisa de rampa e patamar (programador de setpoint).
- Número e tipo de saídas.
Não encontrou o código ou precisa de um substituto?
Envie o código da plaqueta pelo WhatsApp e a equipe técnica da Holmax confirma o modelo certo.
Guias técnicos desta categoria
Perguntas frequentes
O que é um controlador universal digital (UDC)?
É um controlador de processo/temperatura com controle PID e entrada universal (termopar, RTD, mA, V), configurável para diversas aplicações.
Qual a diferença entre UDC2500, UDC3200 e UDC3500?
Todos são 1/4 DIN: o UDC2500 tem uma entrada universal e precisão de 0,25%; o UDC3200 tem duas entradas, funções matemáticas e precisão de 0,20%; o UDC3500 tem três entradas, duas malhas e precisão de 0,10%.
O que é entrada universal?
É a capacidade de o mesmo controlador aceitar diferentes sensores (termopar, RTD/Pt100, 4-20 mA, tensão), selecionáveis por configuração.
O que é um controlador de limite?
É o controlador que desliga o processo quando a variável passa do limite ajustado e exige rearme para voltar. Exemplo: o UDC2800; o UDC1200 e o UDC2500 também têm versão de limite.
Quais controladores têm Ethernet?
UDC2500, UDC2800, UDC3200 e UDC3500. O DC1040 e o UDC1200 têm comunicação RS485 opcional.
Quais controladores têm autoajuste?
Os modelos 1/4 DIN da linha UDC (2500, 2800, 3200 e 3500) têm o Accutune III com lógica fuzzy. O UDC1200 tem pré-sintonia e autossintonia.
