Controladores de Combustão SLATE
SLATE é a plataforma Honeywell que reúne segurança de combustão configurável e lógica programável em módulos para trilho DIN: base, controle de queimador, amplificadores de chama, relação ar/combustível, limites, I/O, anunciador, displays e atuadores.
O SLATE é a plataforma da Honeywell que reúne segurança de combustão configurável e lógica programável num só sistema, montado em trilho DIN. O Módulo Base (R8001A1001) alimenta os demais módulos (24 Vdc, 24 Vac ou 85–264 Vac) e faz a comunicação (Modbus/TCP, BACnet MS/TP ou IP e páginas web). Sobre ele entram os módulos funcionais: controle de queimador (programador de chama com verificação de estanqueidade de válvulas e emulação dos 7800 SERIES e SOLA), amplificadores de chama, relação ar/combustível, limites, I/O digital e analógico e anunciador. Cada módulo funcional encaixa numa sub-base R8001S9001. A operação local é feita pelos displays touchscreen de 7" ou 10", e o módulo de relação ar/combustível comanda os atuadores SLATE R8001M via Modbus RS-485.
1-12 de 14

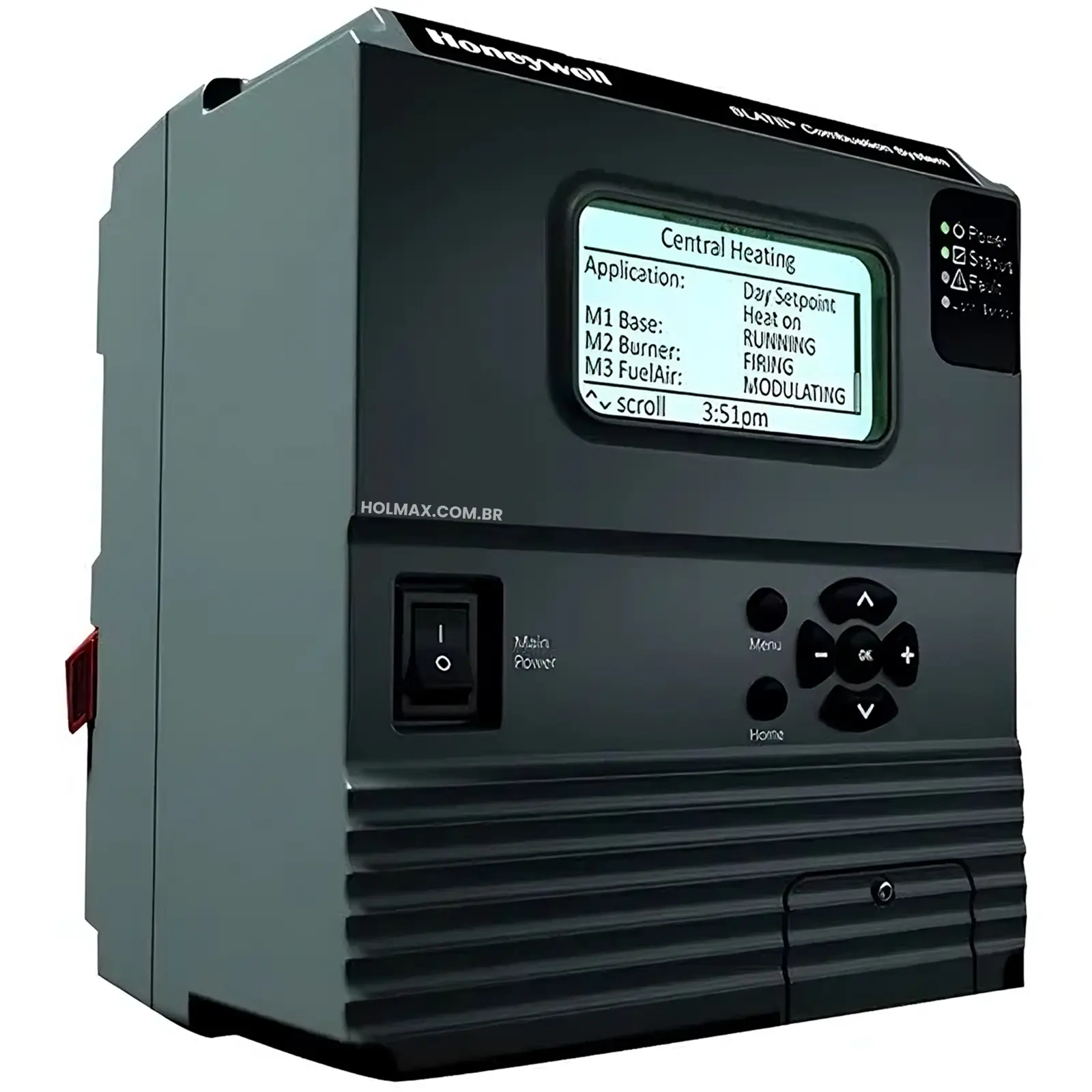

R8001A1001 - Módulo Base SLATE™ Honeywell — Comunicações e Alimentação do Sistema
O R8001A1001 é o Módulo Base do sistema SLATE™ Honeywell, responsável por fornecer alimentação elétrica, comunicações e gerenciamento global de saúde para todos os módulos da plataforma. Centraliza as comunicações Modbus/TCP, BACnet MS/TP ou IP e disponibiliza acesso via web browser a páginas de diagnóstico, tendências e configurações. Armazena log de eventos e histórico de bloqueios. Aceita entrada de 24 Vdc, 24 Vac ou 85–264 Vac. Ponto de partida obrigatório em qualquer instalação SLATE™.

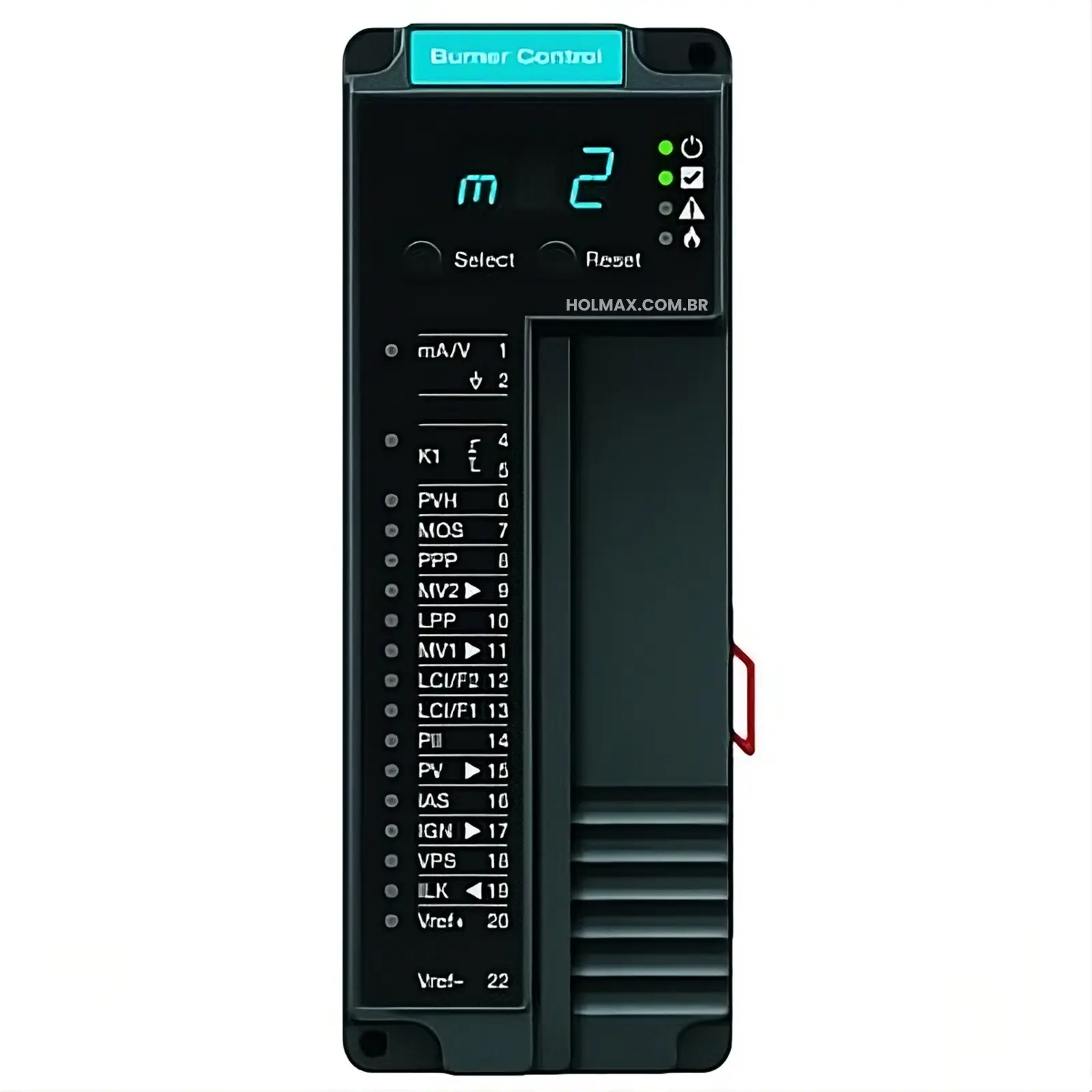

R8001B2001 - Módulo de Controle de Queimador SLATE™ Honeywell (Burner Control Module)
O R8001B2001 é o Módulo de Controle de Queimador (Burner Control) do sistema SLATE™ Honeywell. Fornece supervisão de segurança de chama configurável para uma ampla variedade de aplicações — podendo ser configurado como controle primário ou programador, semiautomático ou totalmente automático. Suporta 24 Vdc a 240 Vac, verificação de válvulas (Valve Proving), duplo combustível e emulação dos controladores 7800 SERIES e SOLA da Honeywell. Carga total conectada: até 2.000 VA.

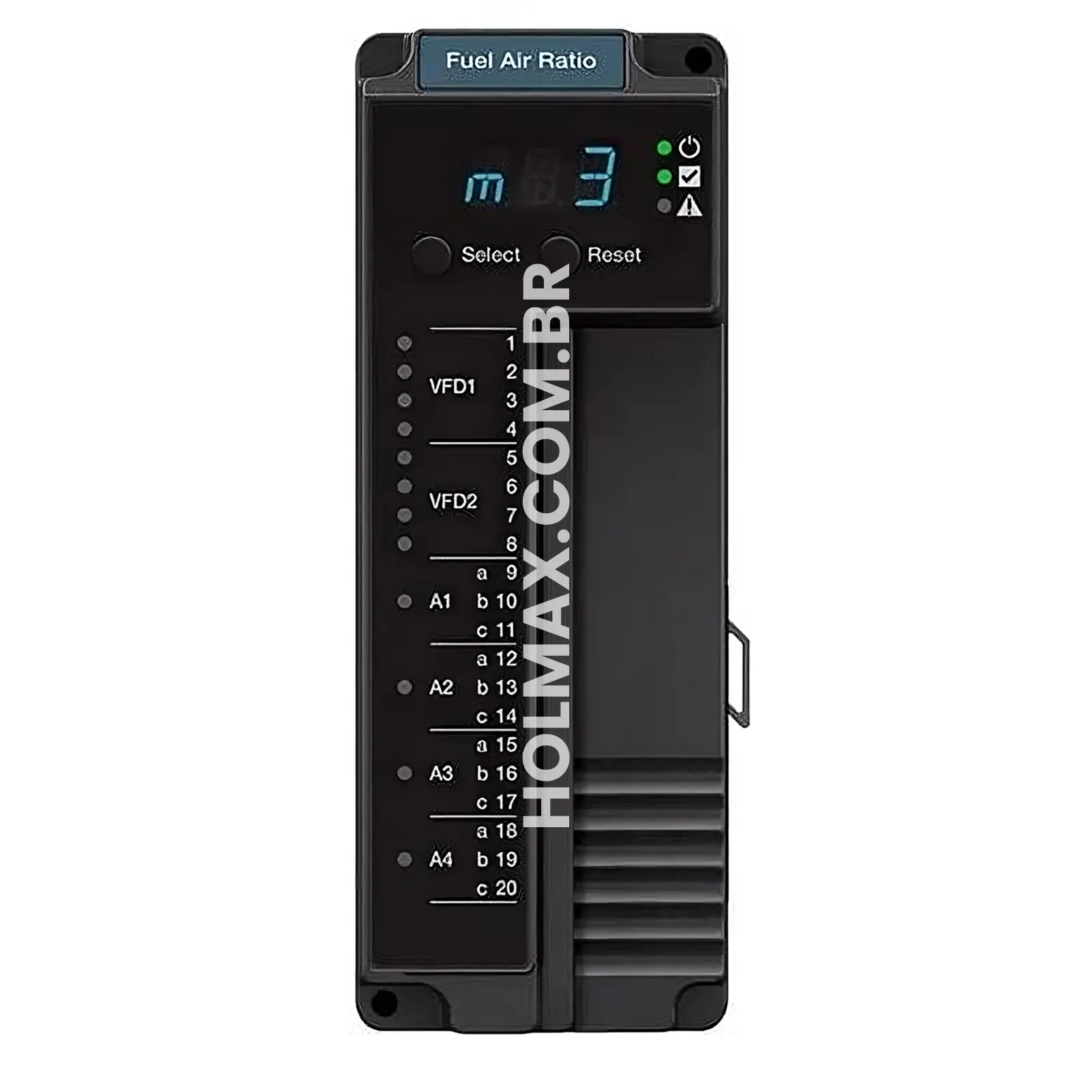

R8001C6001 - Módulo de Controle de Relação Combustível/Ar SLATE™ Honeywell (Fuel Air Ratio)
O R8001C6001 é o Módulo de Controle da Relação Combustível/Ar do sistema SLATE™ Honeywell. Controla a relação ar/combustível de até 4 atuadores SLATE™ e comanda até 2 inversores de frequência (VFDs), conversando com os atuadores por RS-485 Modbus. Aceita até 24 pontos de curva configuráveis em campo, tem software de segurança Classe C e recursos de FGR, trim e duplo combustível. Aprovações UL, Factory Mutual e IRI.

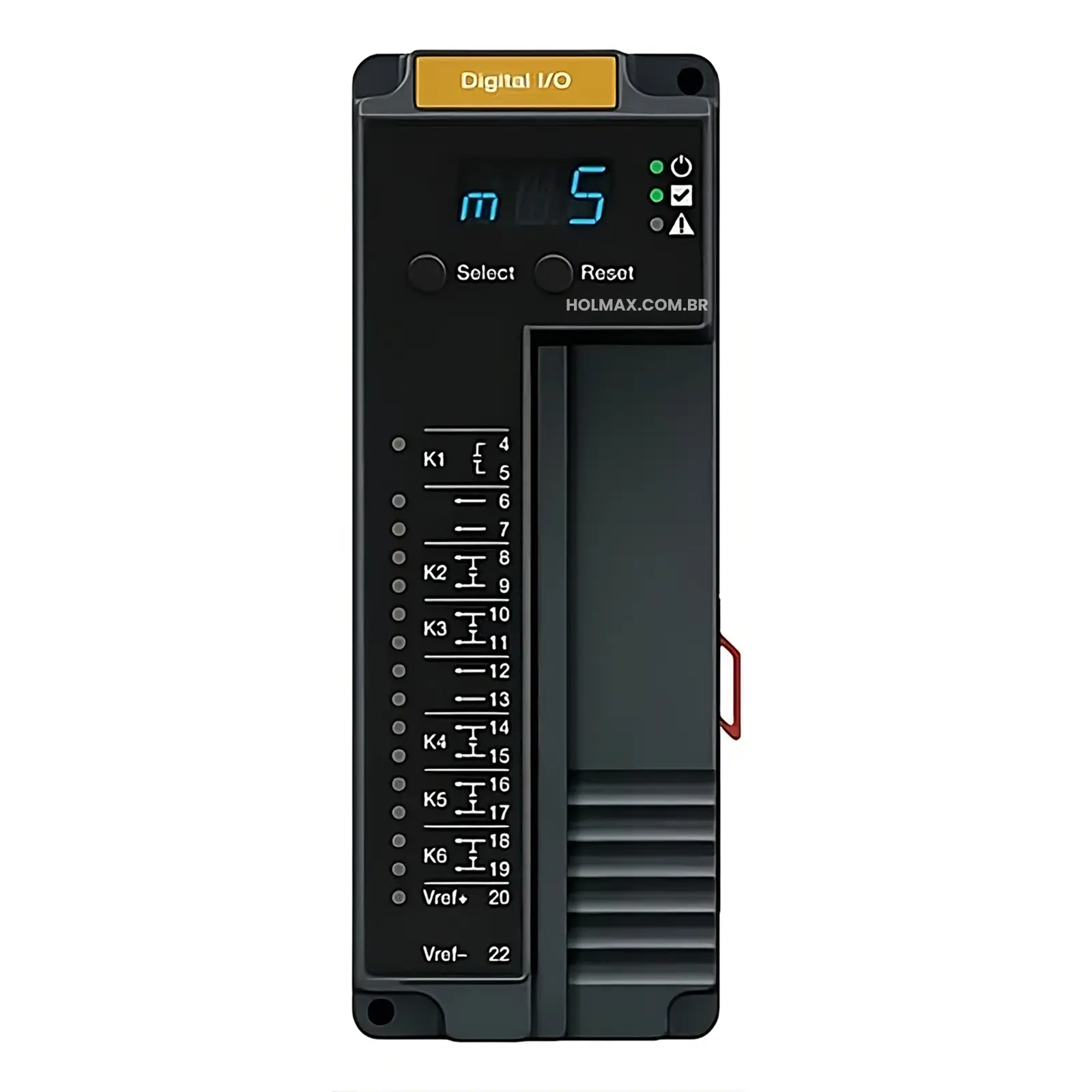

R8001D4001 - Módulo de I/O Digital SLATE™ Honeywell (Digital I/O Module)
O R8001D4001 é o Módulo de I/O Digital do sistema SLATE™ Honeywell. Oferece 14 entradas ópto-isoladas ou 6 saídas a relé configuráveis para ampliar a lógica do sistema de combustão sem hardware adicional. Adapta-se automaticamente a 24 Vdc ou 24–240 Vac e suporta até 2.000 VA de carga conectada. Ideal para aplicações que requerem lógica adicional de intertravamentos, permissivos ou controle de válvulas.

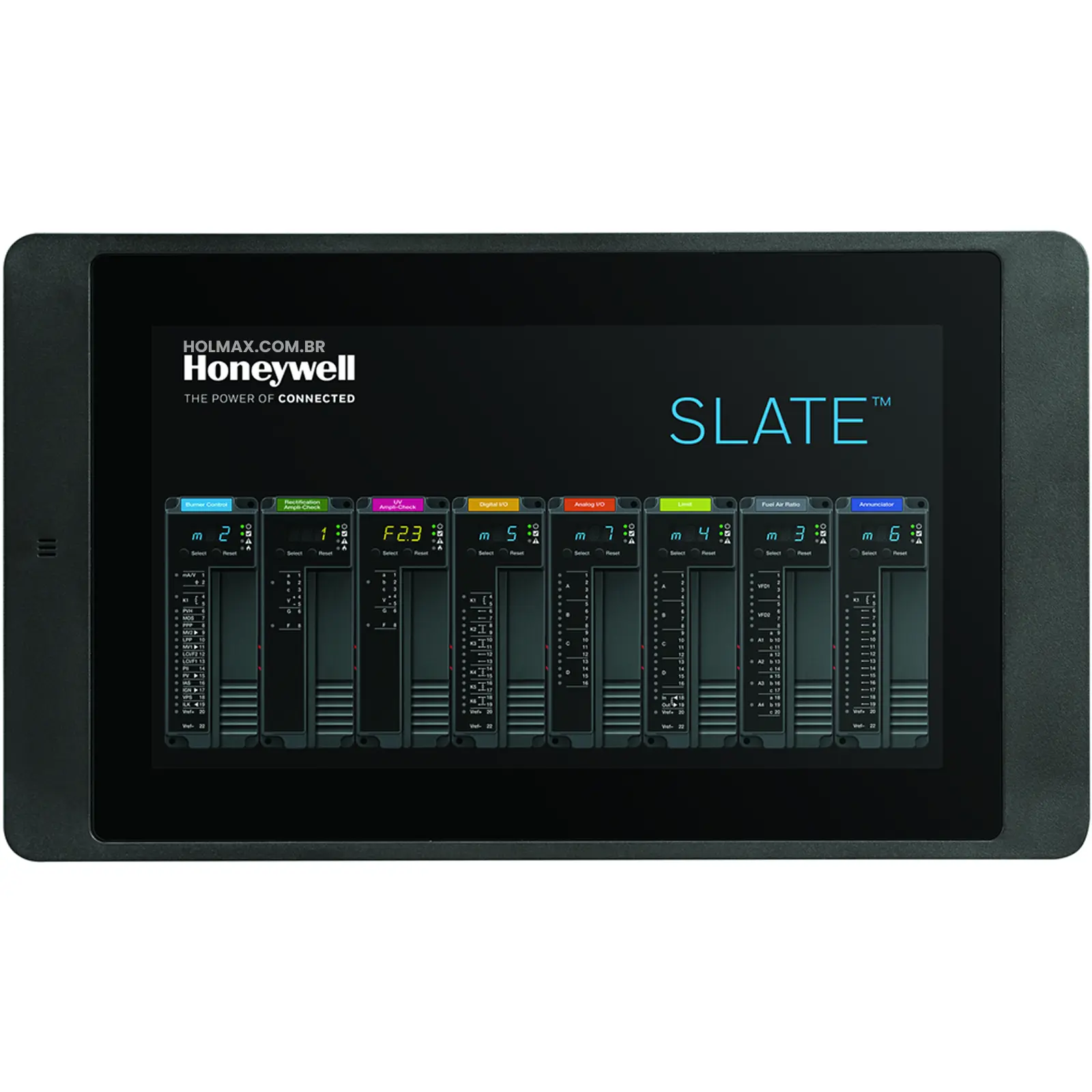

R8001K1010 - Display Touchscreen Colorido 10" SLATE™ Honeywell
O R8001K1010 é o Display Touchscreen Colorido de 10 polegadas do sistema SLATE™ Honeywell. Exibe páginas web servidas diretamente pelo Módulo Base R8001A1001, permitindo ao integrador criar telas personalizadas com o SLATE Web Editor. Inclui páginas padrão Honeywell para Controle de Queimador, Relação Combustível/Ar, Limite e Módulo Base. Alimentação: 24 Vac. Montagem embutida em porta de painel.
R8001K5001 - Display Touchscreen Colorido 7" SLATE™ Honeywell
O R8001K5001 é o Display Touchscreen Colorido de 7 polegadas do sistema SLATE™ Honeywell. Exibe páginas web servidas pelo Módulo Base R8001A1001, com telas personalizáveis via SLATE Web Editor. Inclui páginas padrão Honeywell para todos os módulos principais do sistema. Alimentação: 24 Vac. Montagem embutida em porta de painel.

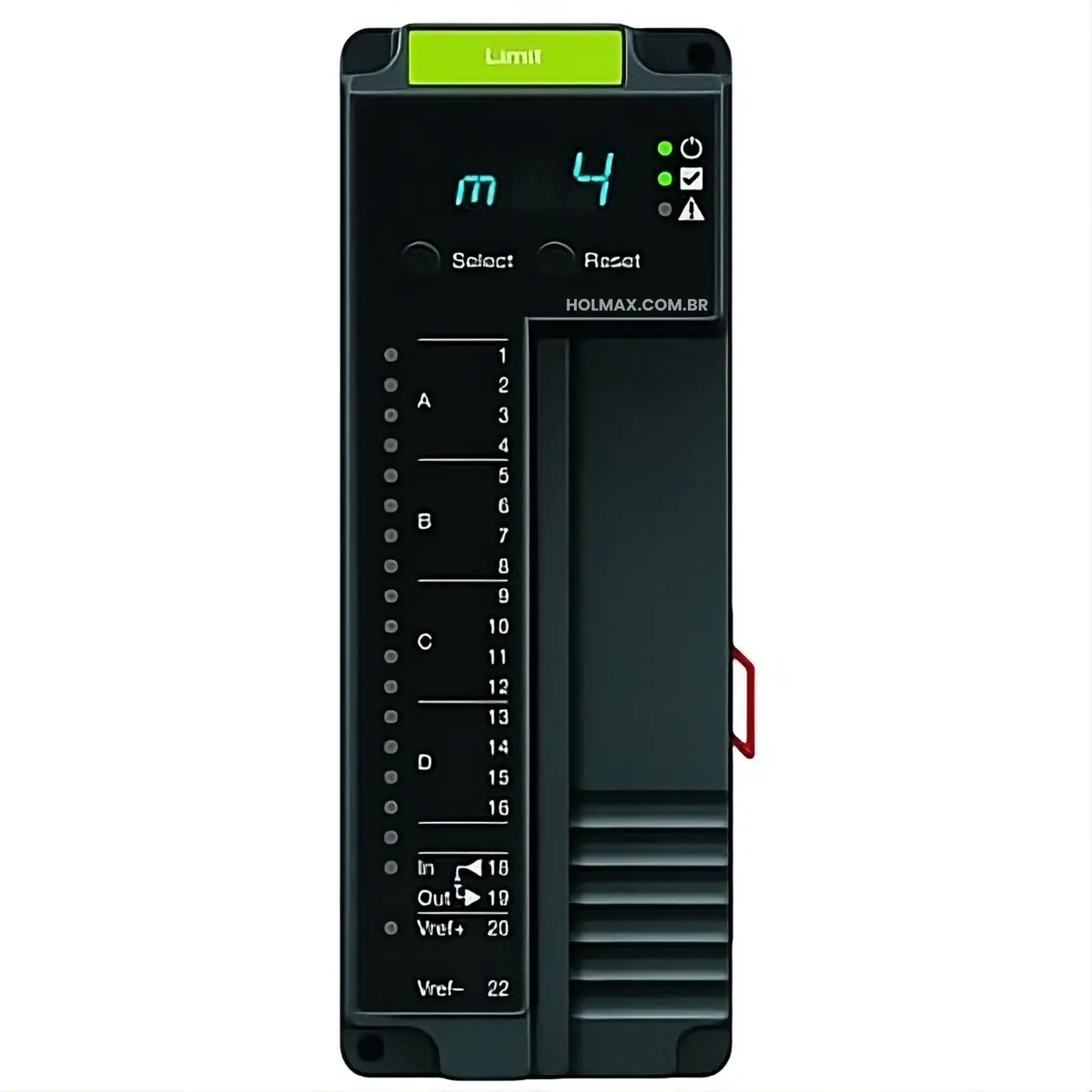

R8001L8001 - Módulo de Controle de Limites SLATE™ Honeywell (Limit Control Module)
O R8001L8001 é o Módulo de Controle de Limites do sistema SLATE™ Honeywell. Permite monitorar qualquer tipo de sinal analógico e criar limites de pressão ou temperatura sem necessidade de controlador UDC externo. Oferece 12 blocos de limite, cada um monitorando qualquer sensor ou par de sensores, com 4 entradas de segurança redundantes e saída de relé de limite redundante. Um único módulo pode atender múltiplos controles de queimador.

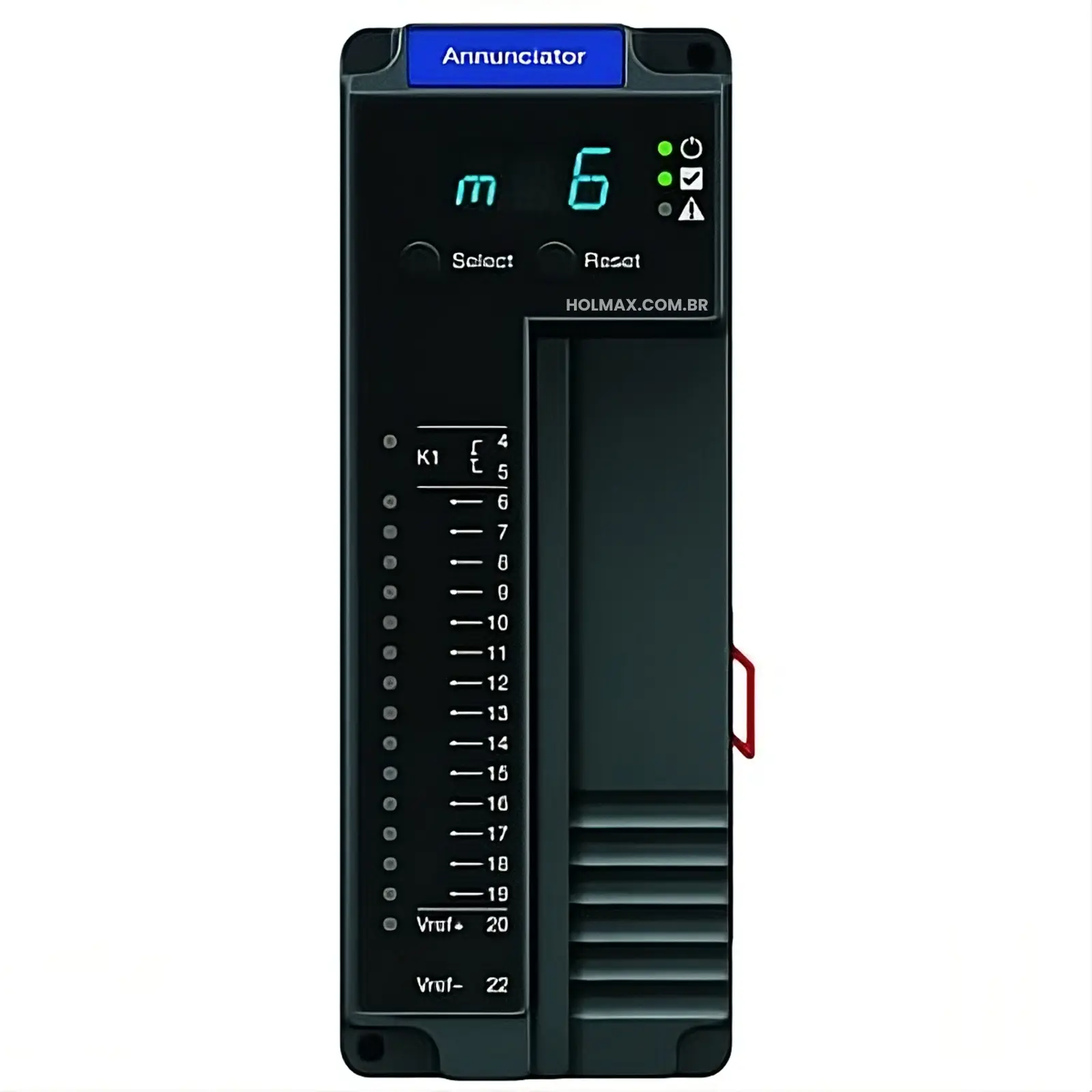

R8001N7001 - Módulo Anunciador SLATE™ Honeywell (Annunciator Module)
O R8001N7001 é o Módulo Anunciador do sistema SLATE™ Honeywell. Monitora o status de uma cadeia de contatos de limite, controle e intertravamento de queimadores comerciais e industriais, aprimorando as mensagens de falha e status do Módulo de Controle de Queimador R8001B2001. Oferece 14 entradas ópto-isoladas, 1 saída a relé e adaptação automática de 24 Vdc a 240 Vac.
R8001S1051 - Módulo Amplificador de Chama UV Shutter-Check SLATE™ Honeywell (C7061)
O R8001S1051 é o Módulo Amplificador de Chama UV Shutter-Check do sistema SLATE™ Honeywell. Responde ao sinal ultravioleta do detector UV C7061 com mecanismo de obturador automático para verificação dinâmica do sistema de detecção. Faixa de leitura do sinal de chama: 0,0 a 8,0 Vdc. Exibe intensidade do sinal no display LED frontal. Chave seletora rotativa na traseira (ajuste de fábrica = 1).

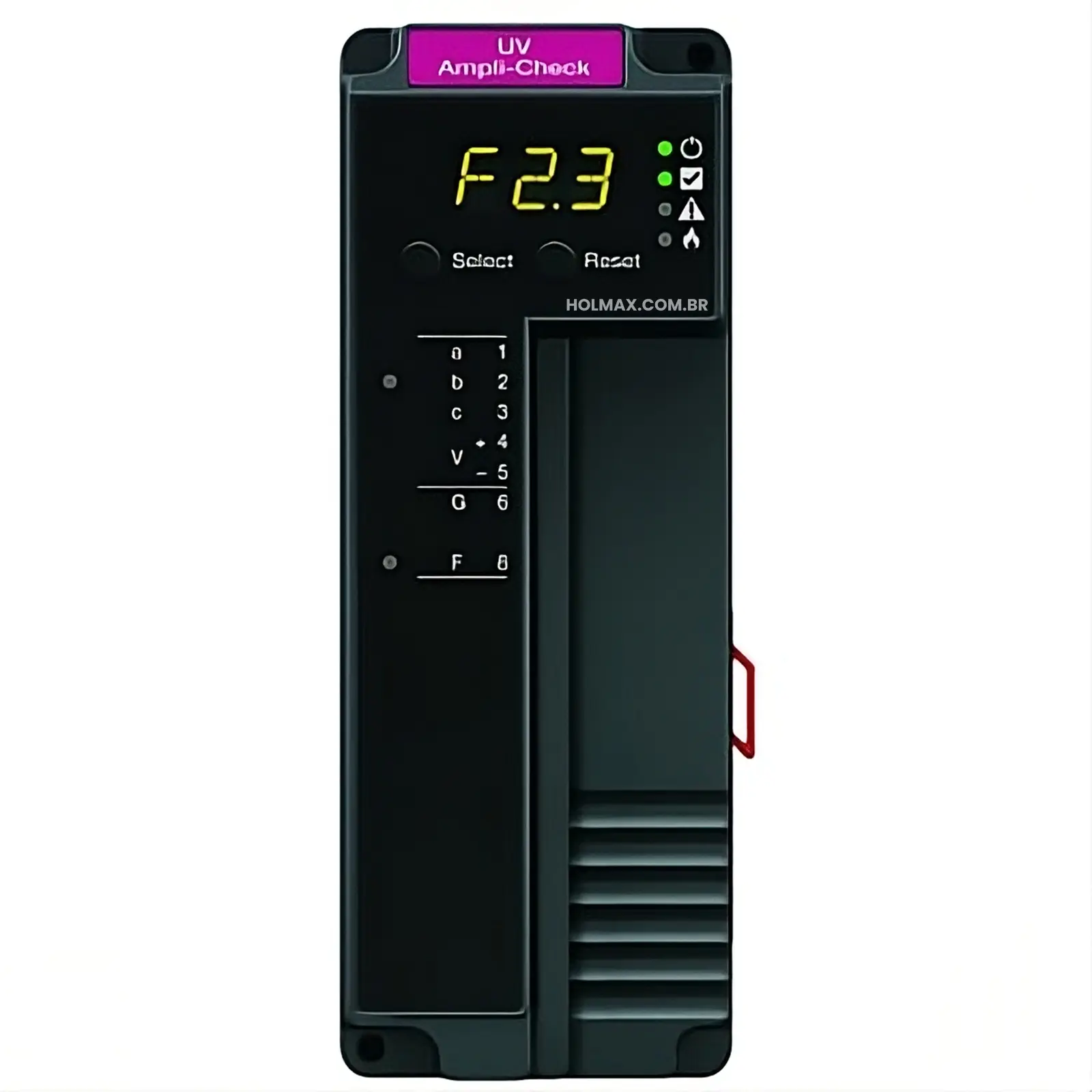

R8001S1071 - Módulo Amplificador de Chama UV Ampli-Check SLATE™ Honeywell (C7027/C7035)
O R8001S1071 é o Módulo Amplificador de Chama UV Ampli-Check do sistema SLATE™ Honeywell. Responde ao sinal ultravioleta dos detectores C7027 ou C7035 (UV Minipeeper®). O circuito Ampli-Check verifica continuamente os componentes do amplificador durante a operação. Faixa de leitura do sinal de chama: 0,0 a 8,0 Vdc com display LED frontal.

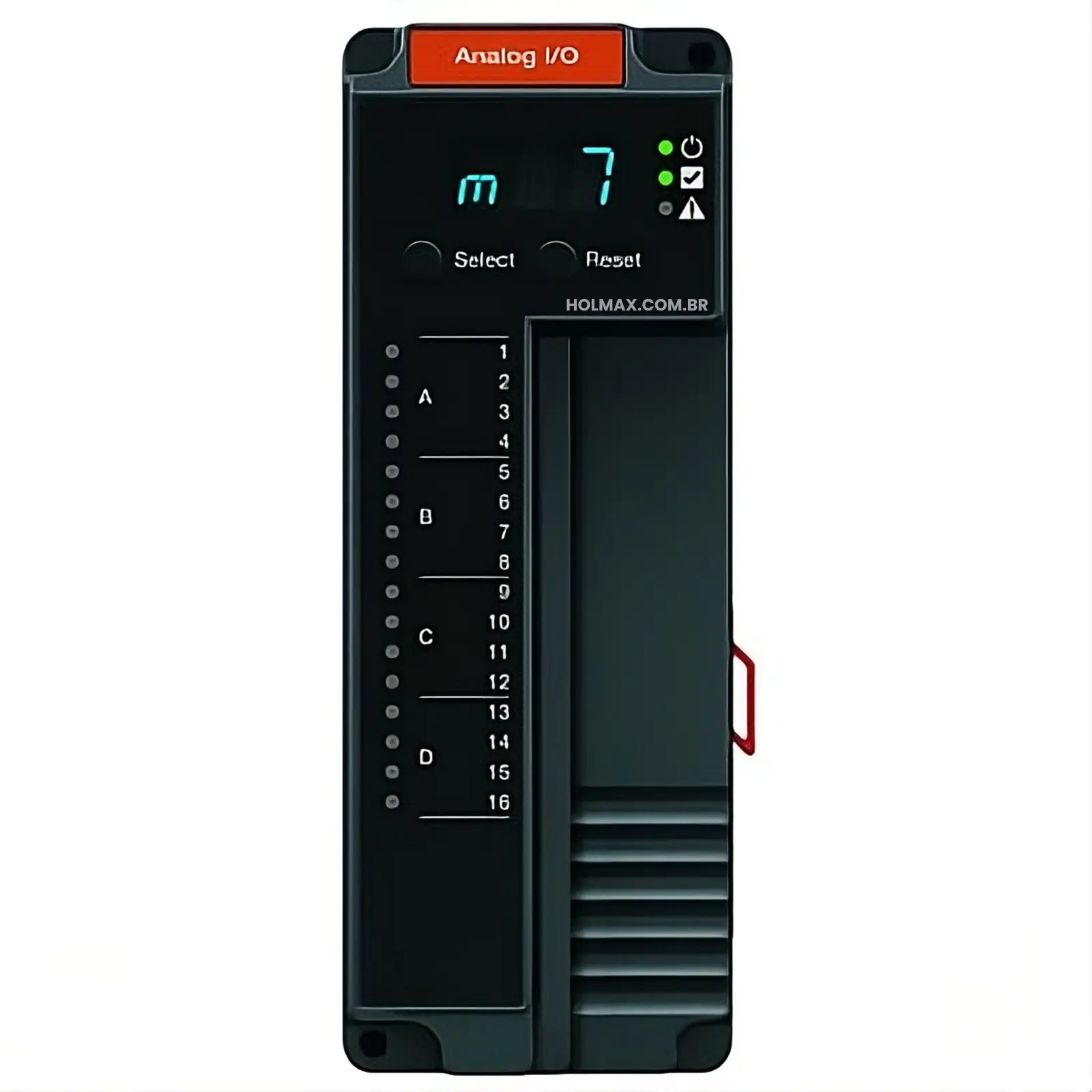

R8001U3001 - Módulo de I/O Analógico SLATE™ Honeywell (Analog I/O Module)
O R8001U3001 é o Módulo de I/O Analógico do sistema SLATE™ Honeywell. Oferece 4 células analógicas configuráveis com múltiplas combinações de funcionalidade por célula, suportando tensão, corrente, PWM, tacômetro, RTD, NTC e termopares. Expande a capacidade de medição e controle analógico do sistema SLATE™ para qualquer variável de processo de combustão.
R8001V1031 - Módulo Amplificador de Chama por Retificação Ampli-Check SLATE™ Honeywell (haste de chama)
O R8001V1031 é o Módulo Amplificador de Chama por Retificação Ampli-Check do sistema SLATE™ Honeywell. Responde ao sinal retificado de hastes de chama (detectores tipo retificação) para indicar a presença de chama. O circuito Ampli-Check verifica continuamente os componentes do amplificador durante a operação. Faixa de leitura do sinal de chama: 0,0 a 20,0 Vdc — a mais ampla entre os amplificadores SLATE™. Sinal mínimo aceitável: 0,8 Vdc. Display LED de 3 dígitos no frontal exibe a intensidade do sinal.
Módulos do sistema SLATE
| Função | Código | O que faz | Guia técnico |
|---|---|---|---|
| Base | R8001A1001 | Alimentação e comunicação do sistema; alimenta cerca de 12 a 14 módulos. | Ver guia |
| Controle de queimador | R8001B2001 | Primário ou programador, semiautomático ou automático; verificação de válvulas; duplo combustível; emulação 7800/SOLA. | Ver guia |
| Relação ar/combustível | R8001C6001 | Até 4 atuadores e 2 inversores, até 24 pontos de curva; UL e FM. | Ver guia |
| Limites | R8001L8001 | 12 blocos de limite de pressão ou temperatura, sem controlador UDC externo. | Ver guia |
| Amplificadores de chama | R8001S1051, R8001S1071, R8001V1031 | UV shutter-check (C7061), UV Ampli-Check (C7027/C7035) e retificação (haste de chama). | Ver guia |
| I/O e anunciador | R8001D4001, R8001U3001, R8001N7001 | 14 entradas ou 6 relés; 4 células analógicas; monitor da cadeia de intertravamentos. | Ver guia |
| Displays | R8001K5001, R8001K1010 | Touchscreen de 7" e 10", ligados por Ethernet. | Ver guia |
| Sub-base | R8001S9001 | Montagem em trilho DIN e barramento; exigida por todos os módulos exceto a base. | |
| Atuador | R8001M4150 | 150 lb·pol, NEMA 4, RS-485 Modbus isolado. | Ver guia |
Como escolher: o que informar no orçamento
- A base R8001A1001 entra sempre: escolha a alimentação (24 Vdc, 24 Vac ou 85–264 Vac).
- Um módulo de controle de queimador R8001B2001.
- Amplificador conforme o detector: C7061 → R8001S1051; C7027/C7035 → R8001S1071; haste de chama → R8001V1031.
- Módulo de relação ar/combustível R8001C6001 se houver modulação com atuadores ou inversor.
- Limites, I/O e anunciador conforme os intertravamentos e sinais extras.
- Uma sub-base R8001S9001 para cada módulo (menos a base) e um display se precisar de operação local.
Não encontrou o código ou precisa de um substituto?
Envie o código da plaqueta pelo WhatsApp e a equipe técnica da Holmax confirma o modelo certo.
Guias técnicos desta categoria
- Plataforma de Combustão SLATE: como funciona o sistema modular Honeywell
- Módulos de Controle SLATE: queimador, relação combustível/ar e limites
- Amplificadores de Chama SLATE: UV Shutter-Check, UV Ampli-Check e Retificação
- Módulos de I/O e Anunciador SLATE (digital, analógico e anunciador)
- Displays Touchscreen SLATE (7" e 10" coloridos)
Perguntas frequentes
O que é a plataforma SLATE?
É o sistema modular da Honeywell que reúne segurança de combustão configurável e lógica programável numa só plataforma, montada em trilho DIN: um Módulo Base e módulos funcionais encaixados em sub-bases.
Quais módulos existem no SLATE?
Base, controle de queimador, relação ar/combustível, controle de limites, amplificadores de chama, I/O digital e analógico, anunciador e sub-base, além dos displays touchscreen e dos atuadores R8001M.
O SLATE substitui a 7800 SERIES?
O Módulo de Controle de Queimador R8001B2001 tem parâmetros e comportamentos que permitem emular os programadores 7800 SERIES e SOLA. A troca de um sistema existente exige projeto do painel; fale com nossa equipe.
Qual amplificador de chama SLATE usar?
Depende do detector: R8001S1051 para a série C7061 (UV com obturador), R8001S1071 para os C7027 e C7035 (UV Minipeeper) e R8001V1031 para haste de chama (retificação).
Qual o sinal de chama mínimo nos amplificadores SLATE?
O sinal do piloto sozinho, da chama principal sozinha e dos dois juntos deve ser estável e de no mínimo 0,8 V.
Onde instalar o amplificador de chama no trilho DIN?
Imediatamente à direita do Módulo de Controle de Queimador. Fora dessa posição, ele precisa ser ligado pelo barramento remoto (bornes 4 e 5 da sub-base).
Como o display SLATE se conecta ao sistema?
Por Ethernet, direto ao Módulo Base ou por um switch; as telas são páginas web servidas pela base. A alimentação é 24 Vac e o conector de alimentação não vem incluído.
Os módulos SLATE são originais Honeywell?
Sim. A Holmax é distribuidora autorizada Honeywell Gold, com produtos originais.
