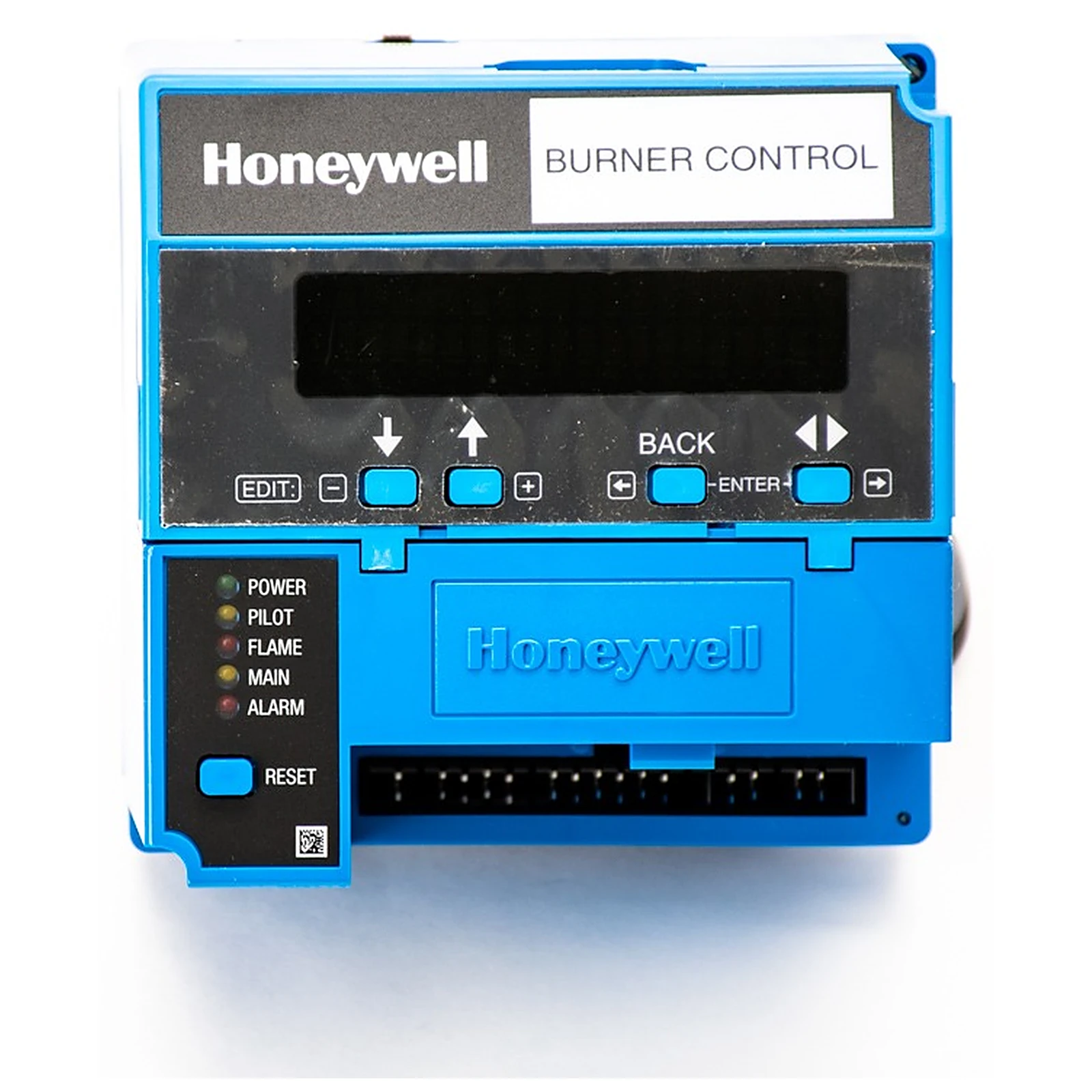

Imagem ilustrativa da linha. Confira o código na etiqueta do produto.
EC7840L1014 - Programador de Chama Honeywell 7800 SERIES — CE, 220-240 Vac, com Valve Proving (VPS)
O EC7840L1014 é a versão europeia (CE) do controlador L do 7800 SERIES, alimentado em 220-240 Vac, e inclui a função VALVE PROVING (VPS) — teste de estanqueidade das válvulas de gás, com tempo e momento configuráveis. Faz o sequenciamento automático de queimador único a gás, óleo ou combinado, com intertravamentos de pré-ignição, lockout e alta/baixa chama. Sistema módulo relé + subbase + amplificador + cartão de purga ST7800A; FFRT 0,8/3,0 s conforme amplificador; Modbus, memória não-volátil, autodiagnóstico contínuo e KDM opcional. Opção para o mercado europeu que exige valve proving.
Especificações Técnicas
| Tipo de Controle | Controlador integrado de queimador a microprocessador — Série 7800 |
| Aplicação | Queimador único — gás, óleo ou combustível combinado (queima automática) |
| Tensão de Alimentação | 220-240 Vac, 50/60 Hz |
| Sistema | Módulo relé + subbase + amplificador + cartão de purga (ST7800A) |
| Intertravamentos | Pré-ignição, lockout, alta e baixa chama |
| Taxa de Queima | Modulação |
| Valve Proving (VPS) | Sim (tempo e momento configuráveis) |
| Pré-purga Econômica | Não |
| MFEP (chama principal) | 10 ou 15 s |
| FFRT | 0,8 ou 3,0 s (conforme amplificador) |
| Purga | Cartão ST7800A — 15 tempos de 2 s a 30 min; pós-purga até 60 min |
| Comunicação | Modbus (módulo opcional) |
| Memória | Não-volátil (mantém histórico e sequência após queda de energia) |
| Aprovações | FM/IRI (modulação) |
| Amplificadores | Plug-in intercambiáveis da Série 7800 |
| Temperatura de Operação | -40 °C a +60 °C |
| Temperatura de Armazenamento | -40 °C a +66 °C |
| Umidade | 85% UR contínua, sem condensação |
| Vibração | 0,5 G |
| Durabilidade Prevista | 10 anos |
| Datasheet | Honeywell RM7840E,G,L,M; EC7840L — 7800 SERIES |
| Certificação | CE (aprovado para a Comunidade Europeia) |
Características
Aplicações
Queimadores do mercado europeu (220-240 Vac) que exigem valve proving e intertravamento de lockout/alta-baixa chama — CE.
Documentação Técnica
Baixar Datasheet Oficial (PDF)Perguntas Frequentes
O que é o EC7840L1014?
Onde comprar o EC7840L1014 no Brasil?
Quais as aplicações do EC7840L1014?
Solicite um Orçamento
Produto Honeywell original com certificação Honeywell Gold.
Resumo Técnico
Tipo de Controle: Controlador integrado de queimador a microprocessador — Série 7800
Aplicação: Queimador único — gás, óleo ou combustível combinado (queima automática)
Tensão de Alimentação: 220-240 Vac, 50/60 Hz
Sistema: Módulo relé + subbase + amplificador + cartão de purga (ST7800A)
Solicitar Orçamento via E-mailAtendimento de segunda a sexta, 8h às 17h30
