HoneywellR7849B1021

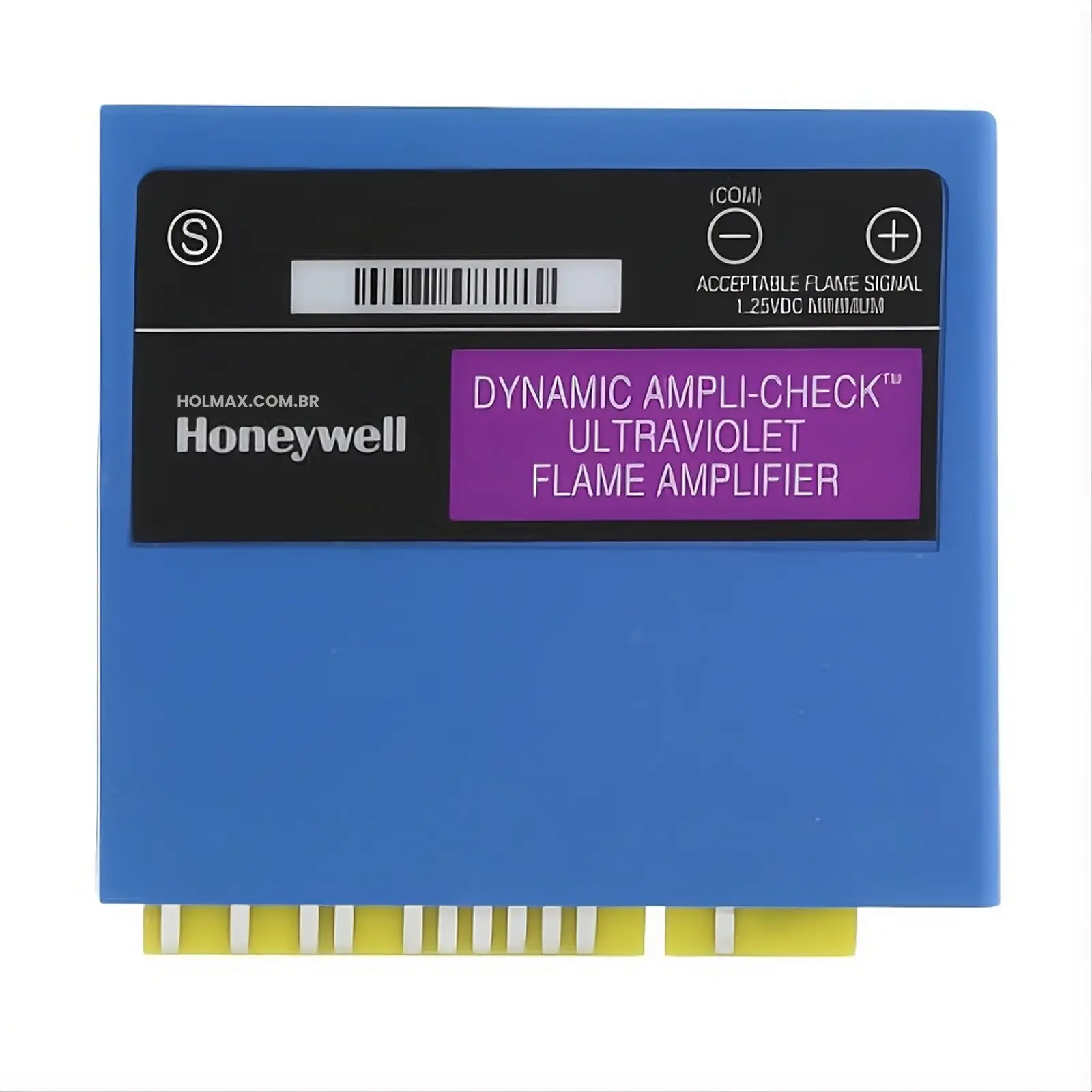

R7849B1021 - Amplificador de Chama Ultravioleta com Ampli-Check Honeywell 7800 SERIES

Variante do R7849B (UV com Ampli-Check), o R7849B1021 detecta em UV e faz autoteste contínuo dos componentes. Responde ao sinal de detectores UV C7027/C7035, indicando a presença de chama para o módulo relé. Etiqueta roxa (ultravioleta). Plug-in de estado sólido para os Módulos Relé da Série 7800 (e RM7824/R7148). FFRT selecionável de 0,8/1 s ou 2,0/3,0 s conforme o módulo relé; conector de borda chaveado para orientação correta; SIL 3 capaz; aprovações UL/FM/AGA.

Especificações Técnicas

Tensão de alimentação	Alimentado diretamente pelo Módulo Relé 7800 SERIES
Faixa de leitura do sinal de chama	0,0 a 5,0 Vdc
Sinal de chama mínimo aceitável	1,25 Vdc
Temperatura de operação	-40°C a +60°C (-40°F a +140°F)
Temperatura de armazenamento	-40°C a +65°C (-40°F a +150°F)
Umidade	85% UR contínua, sem condensação
Vibração	0,5G contínuo
Peso	71 g (2,5 oz)
Tipo de montagem	Plug-in (conector de borda de placa de circuito)
Princípio de detecção	Ultravioleta (UV) com Dynamic Ampli-Check®
Detectores compatíveis	C7027A, C7035A (UV Minipeeper®)
FFRT	0,8 ou 1 s / 2 ou 3 s conforme o Módulo Relé
Auto-verificação	Sim — Dynamic Ampli-Check® (12 testes/minuto do amplificador)
Cor da etiqueta	Roxa
Nota CE	Não aprovado CE para EC7820, EC/RM7823, EC/RM7830, EC/RM7850, EC7890B1028/2028

Características

Amplificador ULTRAVIOLETA (UV) com Dynamic Ampli-Check® — para detectores UV C7027/C7035

Dynamic Ampli-Check® — testa todos os componentes do amplificador 12x/min; o módulo relé bloqueia em caso de falha

Etiqueta de cor roxa (ultravioleta) identifica o tipo de detecção

FFRT selecionável: 0,8/1 s ou 2,0/3,0 s (conforme o módulo relé)

Plug-in para Módulos Relé da Série 7800 (e RM7824/R7148); conector de borda chaveado

SIL 3 capaz (IEC/EN 61508) no módulo apropriado; aprovações UL/FM/AGA

Aplicações

Detecção de chama ULTRAVIOLETA (UV) com Dynamic Ampli-Check® em queimadores com Módulos Relé da Série 7800, usando detectores UV C7027/C7035.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o R7849B1021?

Onde comprar o R7849B1021 no Brasil?

O R7849B1021 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do R7849B1021?

Detecção de chama ULTRAVIOLETA (UV) com Dynamic Ampli-Check® em queimadores com Módulos Relé da Série 7800, usando detectores UV C7027/C7035.

Quais as especificações técnicas do R7849B1021?

Tensão de alimentação: Alimentado diretamente pelo Módulo Relé 7800 SERIES. Faixa de leitura do sinal de chama: 0,0 a 5,0 Vdc. Sinal de chama mínimo aceitável: 1,25 Vdc. Temperatura de operação: -40°C a +60°C (-40°F a +140°F). Temperatura de armazenamento: -40°C a +65°C (-40°F a +150°F). Umidade: 85% UR contínua, sem condensação. Vibração: 0,5G contínuo. Peso: 71 g (2,5 oz). Tipo de montagem: Plug-in (conector de borda de placa de circuito). Princípio de detecção: Ultravioleta (UV) com Dynamic Ampli-Check®. Detectores compatíveis: C7027A, C7035A (UV Minipeeper®). FFRT: 0,8 ou 1 s / 2 ou 3 s conforme o Módulo Relé. Auto-verificação: Sim — Dynamic Ampli-Check® (12 testes/minuto do amplificador). Cor da etiqueta: Roxa. Nota CE: Não aprovado CE para EC7820, EC/RM7823, EC/RM7830, EC/RM7850, EC7890B1028/2028.
