HoneywellR7851C1008

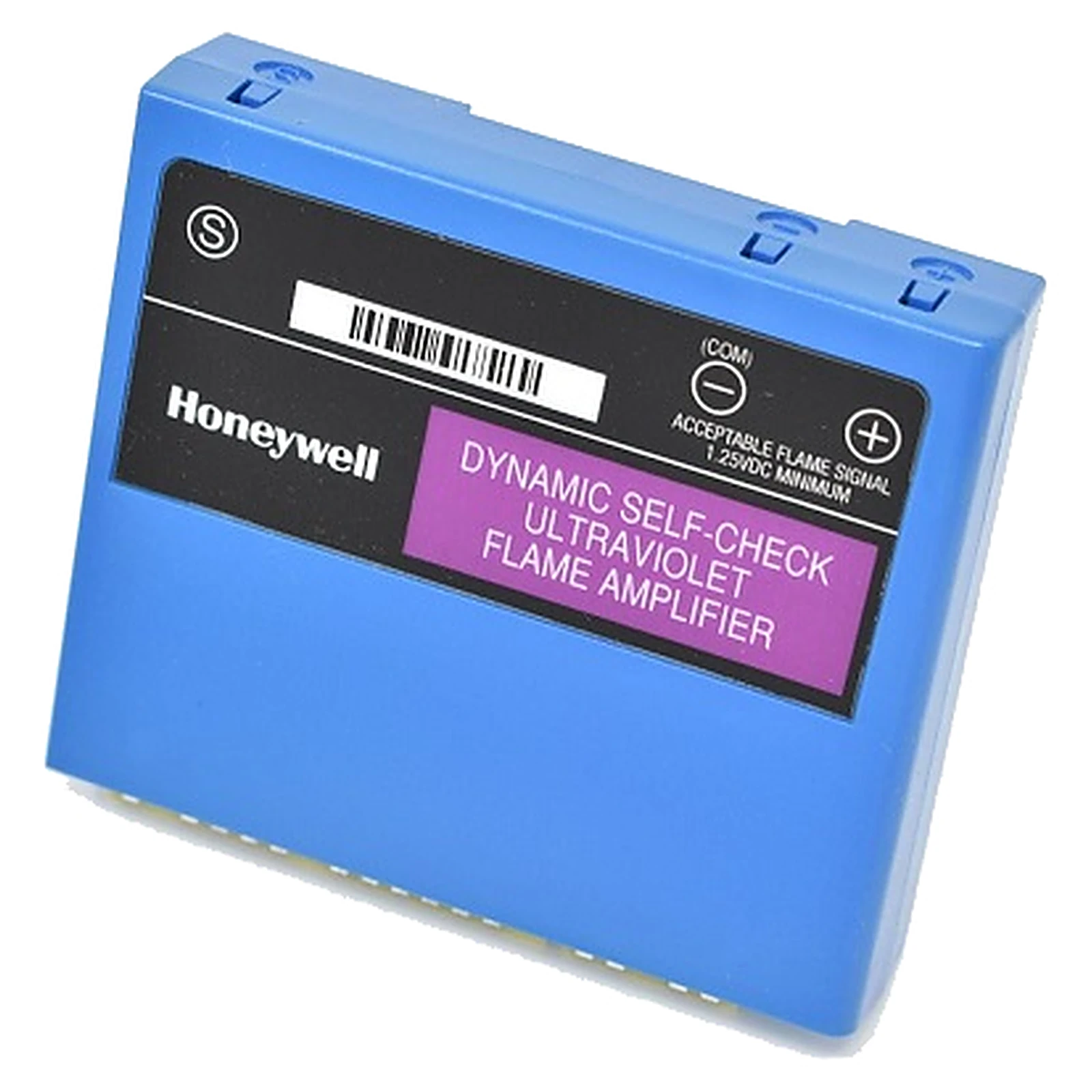

R7851C1008 - Amplificador de Chama Óptico Self-Check Honeywell 7800 SERIES

O R7851C1008 é o amplificador de chama ÓPTICO com Dynamic Self-Check, para os detectores com obturador da série C7961. Responde ao sinal de detectores UV com obturador C7961E,F (shutter-check), indicando a presença de chama para o módulo relé. Etiqueta branca (UV estado sólido). Plug-in de estado sólido para os Módulos Relé da Série 7800 (e RM7824/R7148). FFRT selecionável de 0,8/1 s ou 2,0/3,0 s conforme o módulo relé; conector de borda chaveado para orientação correta; SIL 3 capaz; aprovações UL/FM/AGA.

Especificações Técnicas

Tensão de alimentação	Alimentado diretamente pelo Módulo Relé 7800 SERIES
Faixa de leitura do sinal de chama	0,0 a 5,0 Vdc
Sinal de chama mínimo aceitável	1,25 Vdc
Temperatura de operação	-40°C a +60°C (-40°F a +140°F)
Temperatura de armazenamento	-40°C a +65°C (-40°F a +150°F)
Umidade	85% UR contínua, sem condensação
Vibração	0,5G contínuo
Peso	71 g (2,5 oz)
Tipo de montagem	Plug-in (conector de borda de placa de circuito)
Princípio de detecção	Óptico — UV estado sólido (Dynamic Self-Check)
Detectores compatíveis	C7961E, C7961F (UV estado sólido com obturador dinâmico)
FFRT	2 s (EC/RM7830, EC/RM7850...) / 3 s (RM7800, RM7838, RM7840...)
Auto-verificação	Sim — Dynamic Self-Check (amplificador + detector, 12 testes/minuto)
Cor da etiqueta	Branca

Características

Amplificador ÓPTICO com Dynamic Self-Check — para detectores UV com obturador C7961E,F (shutter-check)

Dynamic Self-Check — testa o DETECTOR e toda a eletrônica do sistema de detecção de chama

Etiqueta de cor branca (UV estado sólido) identifica o tipo de detecção

FFRT selecionável: 0,8/1 s ou 2,0/3,0 s (conforme o módulo relé)

Plug-in para Módulos Relé da Série 7800 (e RM7824/R7148); conector de borda chaveado

SIL 3 capaz (IEC/EN 61508) no módulo apropriado; aprovações UL/FM/AGA

Aplicações

Detecção de chama ÓPTICO com Dynamic Self-Check em queimadores com Módulos Relé da Série 7800, usando detectores UV com obturador C7961E,F (shutter-check).

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o R7851C1008?

Onde comprar o R7851C1008 no Brasil?

O R7851C1008 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do R7851C1008?

Detecção de chama ÓPTICO com Dynamic Self-Check em queimadores com Módulos Relé da Série 7800, usando detectores UV com obturador C7961E,F (shutter-check).

Quais as especificações técnicas do R7851C1008?

Tensão de alimentação: Alimentado diretamente pelo Módulo Relé 7800 SERIES. Faixa de leitura do sinal de chama: 0,0 a 5,0 Vdc. Sinal de chama mínimo aceitável: 1,25 Vdc. Temperatura de operação: -40°C a +60°C (-40°F a +140°F). Temperatura de armazenamento: -40°C a +65°C (-40°F a +150°F). Umidade: 85% UR contínua, sem condensação. Vibração: 0,5G contínuo. Peso: 71 g (2,5 oz). Tipo de montagem: Plug-in (conector de borda de placa de circuito). Princípio de detecção: Óptico — UV estado sólido (Dynamic Self-Check). Detectores compatíveis: C7961E, C7961F (UV estado sólido com obturador dinâmico). FFRT: 2 s (EC/RM7830, EC/RM7850...) / 3 s (RM7800, RM7838, RM7840...). Auto-verificação: Sim — Dynamic Self-Check (amplificador + detector, 12 testes/minuto). Cor da etiqueta: Branca.
