Honeywell075S8122-FA22-B3A4100

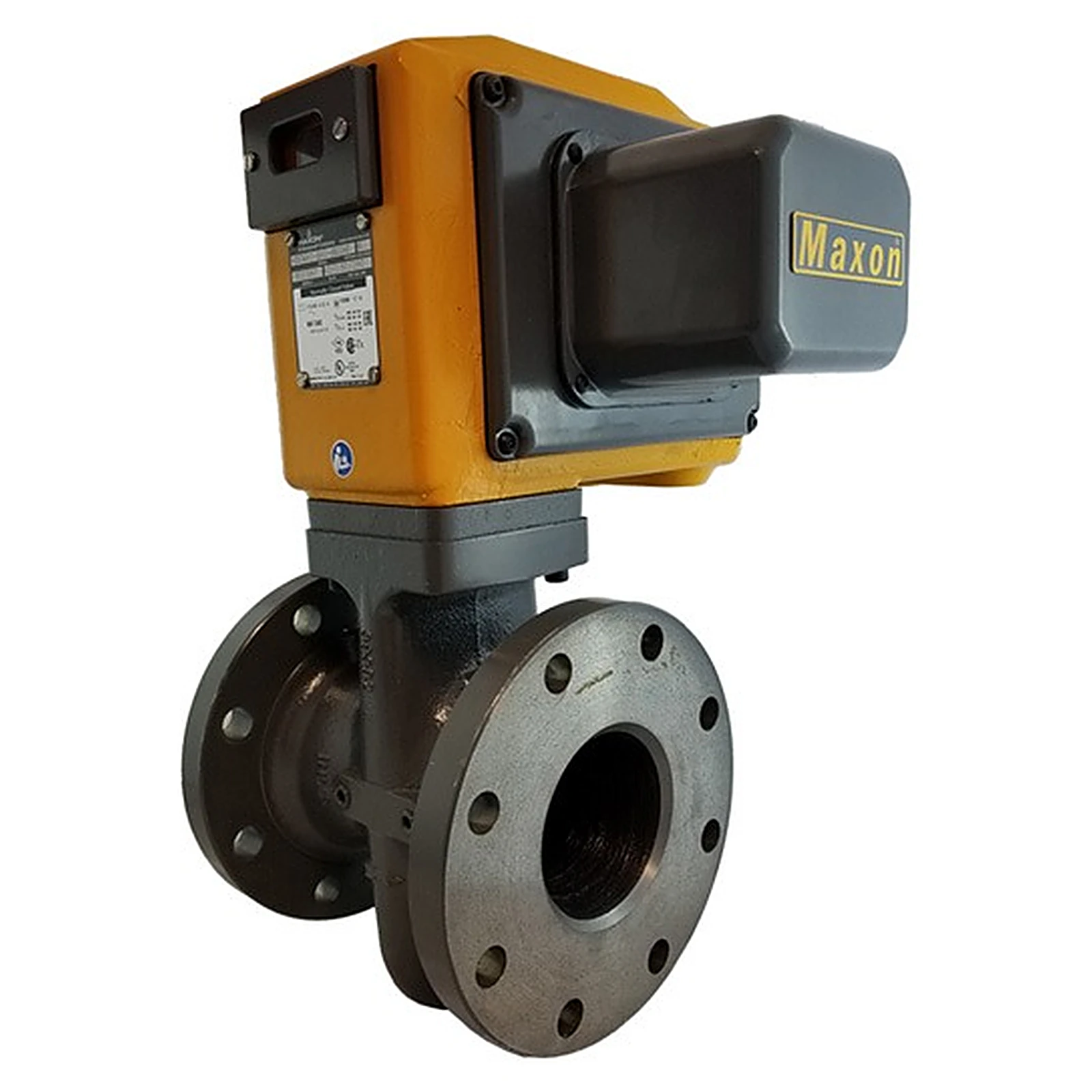

075S8122-FA22-B3A4100 - Válvula de bloqueio Maxon
Válvula de ventilação de gás pneumática Maxon Series 8000 modelo 075S8122-FA22-B3A4100, normalmente aberta (NA/Vent), DN 20 (3/4"), conexão nipple soldado com flange Classe 150 (ISO 7005 PN20). Construção em aço carbono (ASTM A216 Gr. WCB) com pacote de trim 2 (sede e disco em aço inox 316, seguidor em PEEK). Vedação em Buna-N. Solenoide 120 Vac 60 Hz. Chaves VOS1/VCS1 IP67. MOPD 17 bar. Área classificada: Não Incendiária — Classe I, II, III Divisão 2. FM 3611/3600, CSA, CE, IECEx, INMETRO. SIL 3 (IEC 61508).
Especificações Técnicas
| Tipo | Valvula de Bloqueio Pneumatica |
| Serie | MAXON Series 8000 |
| Tamanho | DN 20 (3/4") |
| Pressao de Operacao | Alta Pressao |
| Posicao Normal | Normalmente Aberta (Vent) |
| Classificacao de Area | Nao Incendiaria (Non-Incendive) |
| MOPD | 17 bar |
| Kv | 16 m3/h |
| Conexao | Nipple Soldado c/ Flange Classe 150 |
| Vedacao do Corpo | Buna-N |
| Material do Corpo | Aço Carbono (ASTM A216 Gr. WCB) |
| Acabamento Interno | Pacote 2 - Sede/Disco Inox 316, Seguidor PEEK |
| Tensao do Solenoide | 120 Vac 60 Hz |
| Chaves de Posicao | VOS1/VCS1 - IP67 |
| Estanqueidade | FCI 70-2 Classe VI (metal-metal) |
| Temperatura Ambiente | -50 C a 60 C |
| Temperatura do Gas | -50 C a 100 C |
| Tempo de Fechamento | < 1 segundo |
| SIL | SIL 3 (IEC 61508) |
| Certificacoes | FM 3611/3600, CSA, CE, IECEx, INMETRO - Non-Incendive |
Características
Tamanho: DN 20 (3/4") — Posição normal: Normalmente Aberta (NA/Vent)
Conexão: Nipple Soldado com Flange Classe 150 (ISO 7005 PN20)
Corpo e bonnet: Aço Carbono ASTM A216 Gr. WCB
Trim Pacote 2: Sede inox 316 / Disco inox 316 / Seguidor PEEK / Haste 17-4 PH SS
Vedação (body seals): Buna-N — compatível com gás natural, GLP, propano, ar
Pressão máxima de operação diferencial (MOPD): 17 bar
Kv: 16 m³/h | Coeficiente de fluxo para dimensionamento hidráulico
Solenoide: 120 Vac 60 Hz — Chaves VOS1/VCS1 proteção IP67
Atuador Series 8100 Alta Pressão (NA): requer 4,82–6,89 bar de ar instrumental
Área classificada: Não Incendiária — Class I, II, III Div. 2 (FM 3611, CSA, IECEx)
Válvula de ventilação pneumática normalmente aberta: ar instrumental fecha, mola abre em < 1 segundo
Design compacto com solenoide, exaustor rápido e chaves de posição integrados internamente
Vedação metal-metal: estanqueidade FCI 70-2 Classe VI (zero vazamento)
Capacitado para SIL 3 conforme IEC 61508 e IEC 61511 (sistemas instrumentados de segurança)
Indicador visual 360° de posição aberto/fechado visível de qualquer ângulo
Temperatura ambiente: -50 °C a +60 °C | Temperatura do gás: -50 °C a +100 °C
Atuador substituível em campo e rotacionável em incrementos de 90°
Design único do bonnet elimina ajustes de empanquetamento — manutenção reduzida
Compatível com tecnologia de teste de curso parcial MAXON PSCheck
Aprovações internacionais: FM, CSA, CE, IECEx, INMETRO
Aplicações
Trens de gás em queimadores industriais de médio e grande porte.
Documentação Técnica
Baixar Datasheet Oficial (PDF)Perguntas Frequentes
O que é o 075S8122-FA22-B3A4100?
Válvula de ventilação de gás pneumática Maxon Series 8000 modelo 075S8122-FA22-B3A4100, normalmente aberta (NA/Vent), DN 20 (3/4"), conexão nipple soldado com flange Classe 150 (ISO 7005 PN20). Construção em aço carbono (ASTM A216 Gr. WCB) com pacote de trim 2 (sede e disco em aço inox 316, seguidor em PEEK). Vedação em Buna-N. Solenoide 120 Vac 60 Hz. Chaves VOS1/VCS1 IP67. MOPD 17 bar. Área classificada: Não Incendiária — Classe I, II, III Divisão 2. FM 3611/3600, CSA, CE, IECEx, INMETRO. SIL 3 (IEC 61508).
Onde comprar o 075S8122-FA22-B3A4100 no Brasil?
O 075S8122-FA22-B3A4100 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.
Quais as aplicações do 075S8122-FA22-B3A4100?
Trens de gás em queimadores industriais de médio e grande porte.
Quais as especificações técnicas do 075S8122-FA22-B3A4100?
Tipo: Valvula de Bloqueio Pneumatica. Serie: MAXON Series 8000. Tamanho: DN 20 (3/4"). Pressao de Operacao: Alta Pressao. Posicao Normal: Normalmente Aberta (Vent). Classificacao de Area: Nao Incendiaria (Non-Incendive). MOPD: 17 bar. Kv: 16 m3/h. Conexao: Nipple Soldado c/ Flange Classe 150. Vedacao do Corpo: Buna-N. Material do Corpo: Aço Carbono (ASTM A216 Gr. WCB). Acabamento Interno: Pacote 2 - Sede/Disco Inox 316, Seguidor PEEK. Tensao do Solenoide: 120 Vac 60 Hz. Chaves de Posicao: VOS1/VCS1 - IP67. Estanqueidade: FCI 70-2 Classe VI (metal-metal). Temperatura Ambiente: -50 C a 60 C. Temperatura do Gas: -50 C a 100 C. Tempo de Fechamento: < 1 segundo. SIL: SIL 3 (IEC 61508). Certificacoes: FM 3611/3600, CSA, CE, IECEx, INMETRO - Non-Incendive.
