HoneywellVF5100R3000

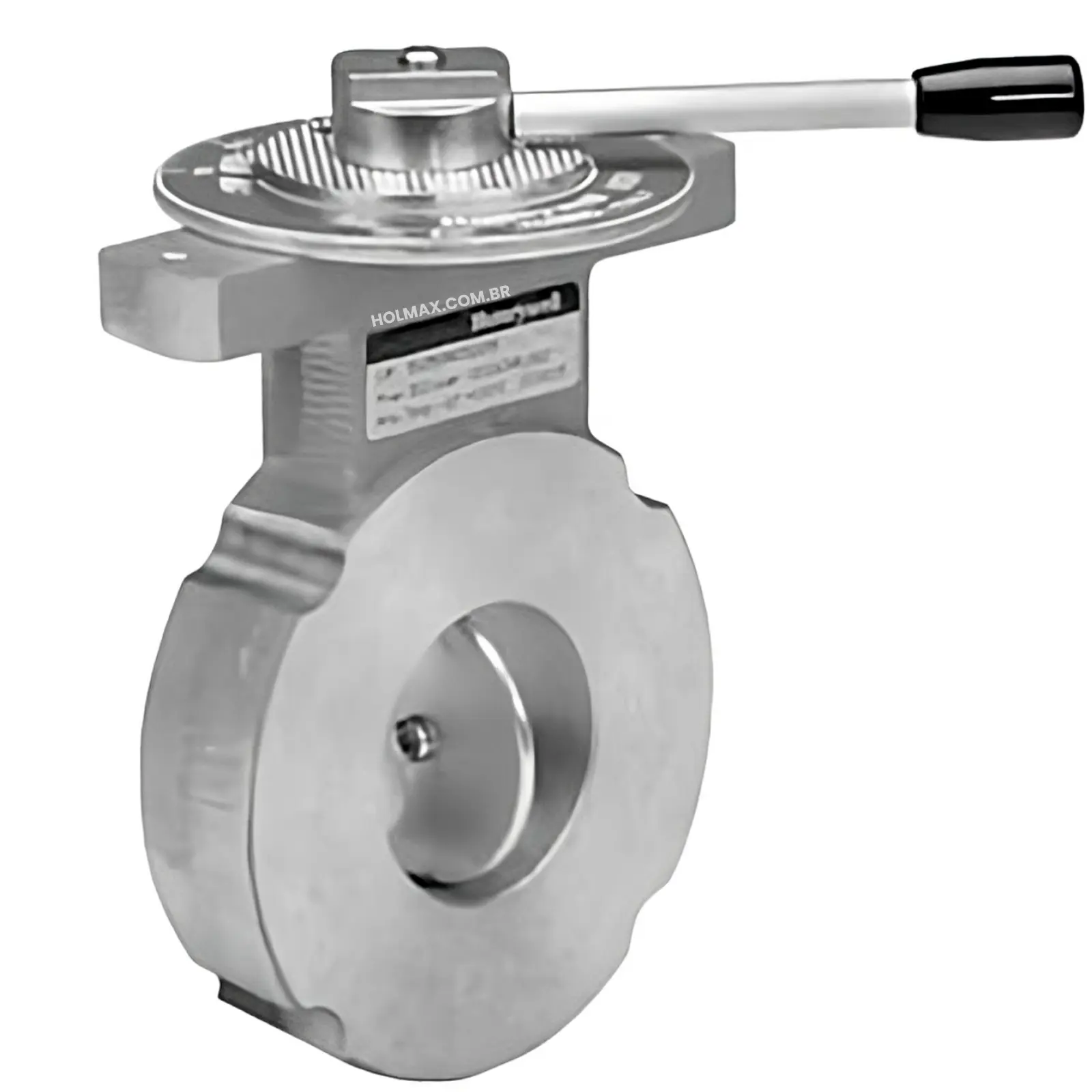

VF5100R3000 — Válvula Borboleta Manual Honeywell VF5000 (DN100, 4")

Válvula borboleta manual Honeywell VF5100R3000 (série VF5000A3) para controle de ar de combustão em grandes queimadores industriais. A DN100 PN16 (ISO 7005-1) atende altas vazões de ar e trabalha com o servomotor MF4000, com pressão de até 500 mbar e faixa de -15 °C a +100 °C. Corpo em alumínio injetado, dimensões 164 x 164 x 161 x 180 mm.

Especificações Técnicas

Tipo	Válvula borboleta de operação manual (motorizável)
Série / Modelo	VF5000A3 — DN100
Função	Regulação da vazão de ar de combustão em queimadores a gás
Diâmetro Nominal	DN100 (4")
Conexão	Flangeada PN16 (ISO 7005-1)
Pressão Máx. de Operação	500 mbar
Temperatura Ambiente	-15 °C a +100 °C
Material do Corpo	Liga de alumínio injetada
Dimensões (L x D1 x D2 x K)	164 x 164 x 161 x 180 mm
Servomotores Compatíveis	MF4000 (recomendado)
Acionamento	Manual por alavanca com travamento de posição; motorização opcional
Posição de Montagem	Qualquer posição (somente sem motor); 30 cm de folga até parede/piso
Normas e Aprovações	Diretiva de Aparelhos a Gás 90/396/EEC (PIN CE-0063AR1583); conexões conforme o grupo 2 da EN161

Características

Válvula borboleta manual DN100 (4") para grandes dutos de ar de combustão

Alta capacidade de passagem de ar, com disco borboleta acionado por alavanca de travamento

Motorização pelo servomotor MF4000 para controle integrado da vazão de ar

Pressão máxima de operação de 500 mbar; faixa de temperatura de -15 °C a +100 °C

Corpo em liga de alumínio injetada, dimensões 164 x 164 x 161 x 180 mm

Conexão flangeada PN16 (ISO 7005-1); homologação Diretiva de Aparelhos a Gás 90/396/EEC (PIN CE-0063AR1583); conexões conforme o grupo 2 da EN161

Aplicações

Empregada em grandes queimadores industriais e caldeiras cujo duto de ar de combustão é DN100. Com o servomotor MF4000, ajusta continuamente a vazão de ar conforme a demanda térmica; a alavanca manual permite regulagem local. Suporta pressões de até 500 mbar e opera em temperaturas de até 100 °C, próximo à zona de queima.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o VF5100R3000?

Onde comprar o VF5100R3000 no Brasil?

O VF5100R3000 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do VF5100R3000?

Quais as especificações técnicas do VF5100R3000?

Tipo: Válvula borboleta de operação manual (motorizável). Série / Modelo: VF5000A3 — DN100. Função: Regulação da vazão de ar de combustão em queimadores a gás. Diâmetro Nominal: DN100 (4"). Conexão: Flangeada PN16 (ISO 7005-1). Pressão Máx. de Operação: 500 mbar. Temperatura Ambiente: -15 °C a +100 °C. Material do Corpo: Liga de alumínio injetada. Dimensões (L x D1 x D2 x K): 164 x 164 x 161 x 180 mm. Servomotores Compatíveis: MF4000 (recomendado). Acionamento: Manual por alavanca com travamento de posição; motorização opcional. Posição de Montagem: Qualquer posição (somente sem motor); 30 cm de folga até parede/piso. Normas e Aprovações: Diretiva de Aparelhos a Gás 90/396/EEC (PIN CE-0063AR1583); conexões conforme o grupo 2 da EN161.
