Atuadores e Servomotores
Atuadores e servomotores Modutrol IV™ para controle preciso de dampers e válvulas em sistemas de combustão, com retorno por mola, proteção NEMA 3 e sinais de 4-20 mA ou 2-10 Vdc.
Atuadores e servomotores posicionam o damper de ar e as válvulas do queimador conforme o sinal do controlador, ajustando a vazão de ar e de gás. Os servomotores Honeywell Modutrol IV têm torque de 60 a 300 lb-in (6,8 a 34 N·m), curso de 90° ou 160° e sinal flutuante (Série 60), eletrônico (Série 70) ou de 135 ohm (Série 90). A linha inclui ainda atuadores de acoplamento direto CN7505/CN7510 e N20/N34 (5 a 34 N·m), atuadores Conectron LKS para damper de queimador e o atuador SLATE R8001M.
1-12 de 43

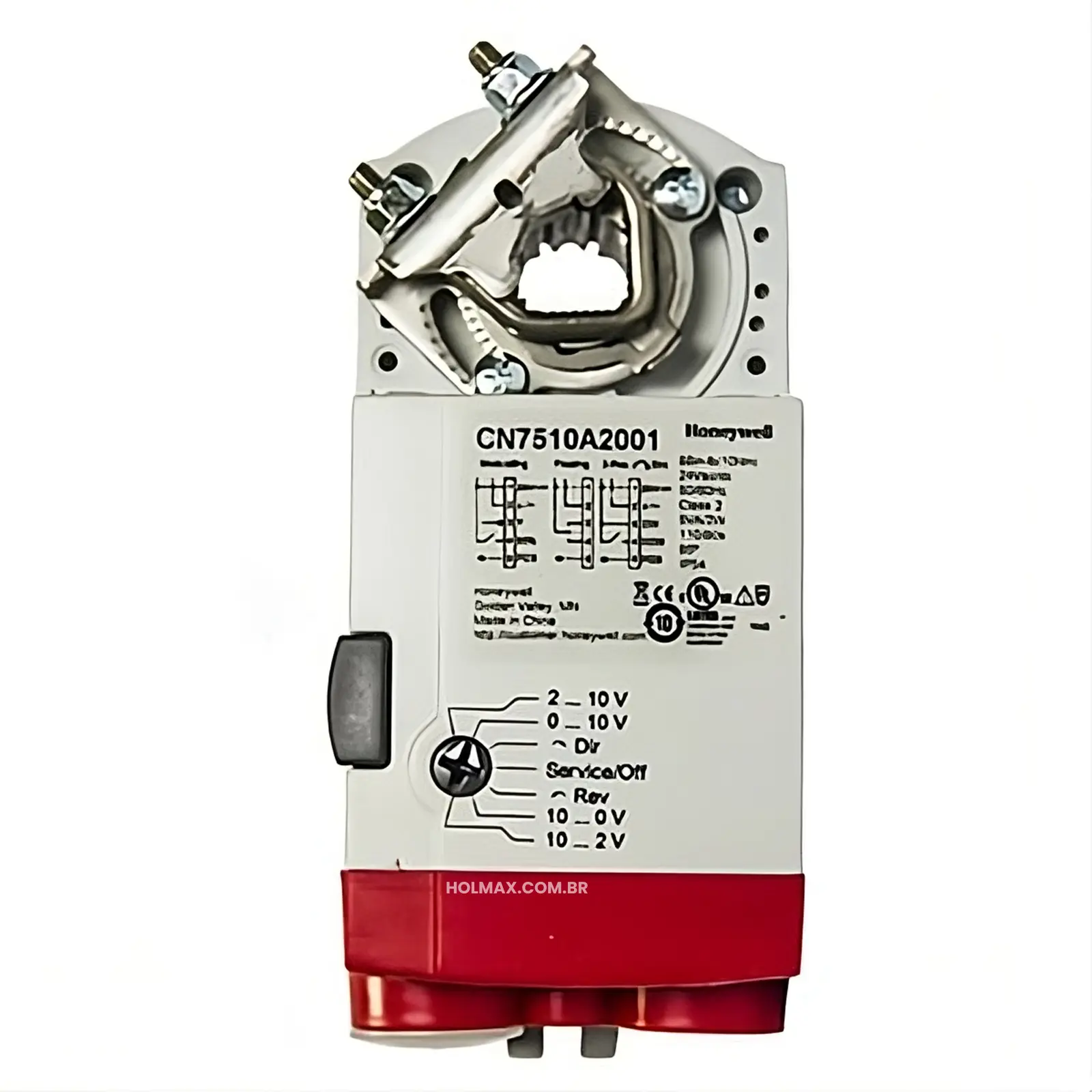

CN7220A2007 - Atuador de Damper Modulante Honeywell CN20 (20 Nm)
O CN7220A2007 é um atuador de damper de acoplamento direto da série CN20 (20 Nm / 177 lb-in) da Honeywell, sem retorno por mola, para controle modulante e flutuante/2 posições. Recebe sinal 0(2)–10 Vdc ou 0(4)–20 mA (modulante) — ou 24 Vac/dc para flutuante — e devolve sinal de feedback de tensão 0(2)–10 V proporcional à posição; não tem chaves auxiliares. Alimentação 24 Vac/dc (6 VA/3 W), curso de 95°±3°, tempo ~95 s (60 Hz), IP54, -20 a +60 °C. Para dampers de ar de até 4,6 m² em VAV, unidades de tratamento de ar e venezianas.

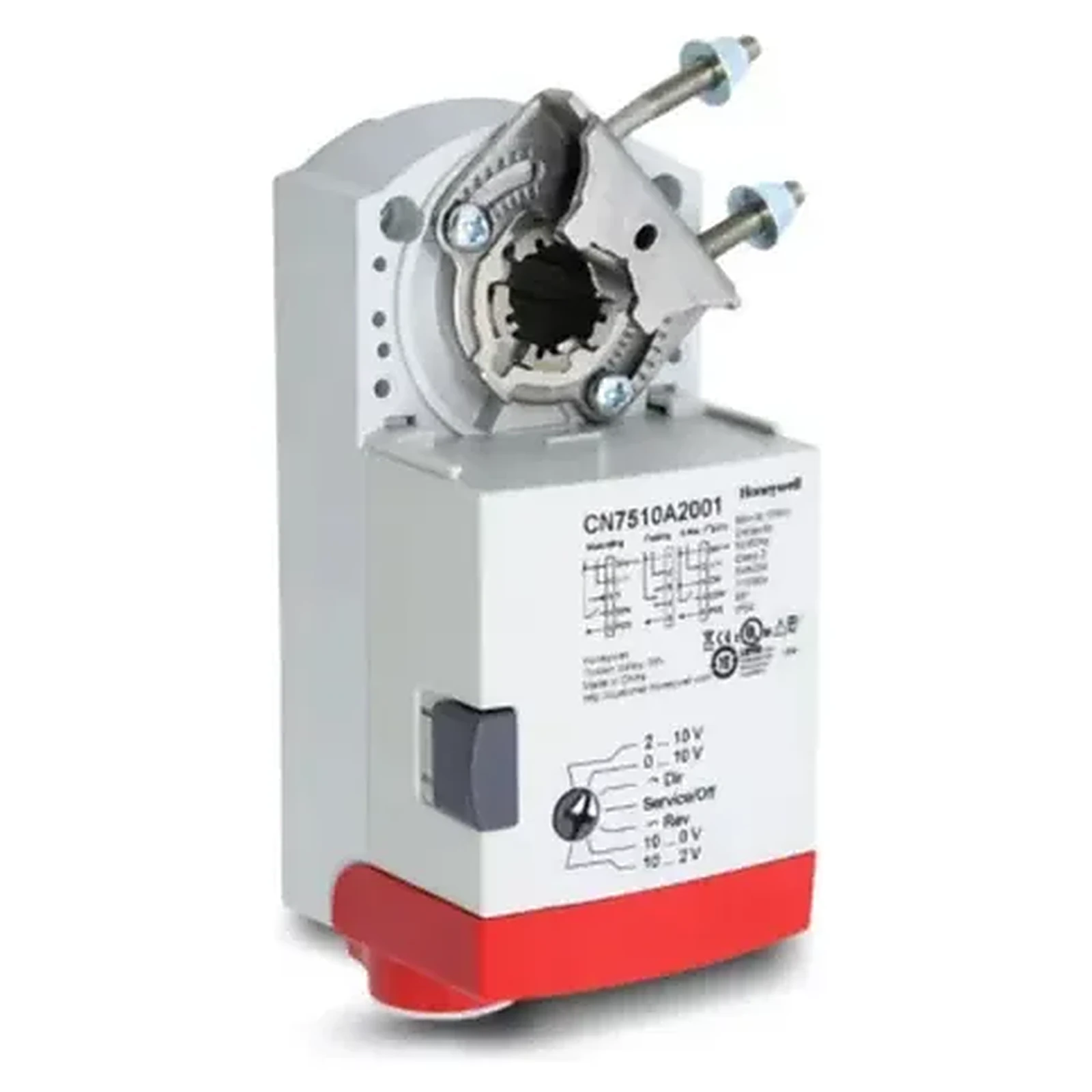

CN7220Q2108 - Atuador de Damper Honeywell N20 (20 Nm) — com chaves auxiliares
O CN7220Q2108 é a versão do atuador N20 (20 Nm) da Honeywell COM chaves auxiliares internas — dois contatos para sinalização de fim de curso/posição, somados ao controle modulante e flutuante/2 posições e ao feedback de tensão 0(2)–10 V. Acoplamento direto, sem retorno por mola, 24 Vac/dc (6 VA/3 W), curso 95°±3°, IP54, -20 a +60 °C. Indicado quando se precisa de intertravamento ou sinalização de posição do damper além do feedback analógico.

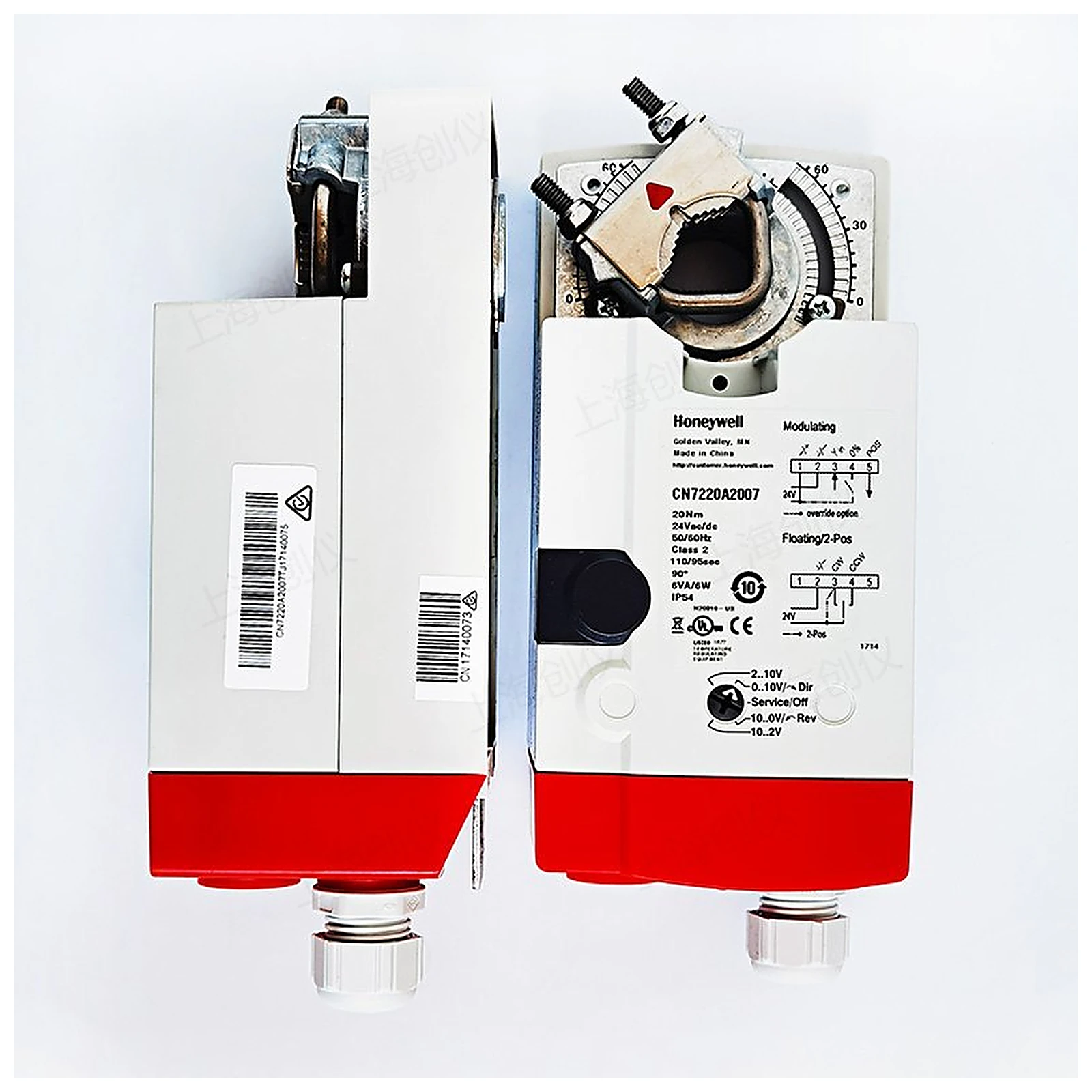

CN7234A2008 - Atuador de Damper Modulante Honeywell CN34 (34 Nm)
O CN7234A2008 é o atuador de damper de acoplamento direto da série CN34 (34 Nm / 300 lb-in) — o de MAIOR torque desta família — para dampers de ar de até 7,8 m². Faz controle modulante e flutuante/2 posições, com feedback de tensão 0(2)–10 V e sem chaves auxiliares. Sem retorno por mola, 24 Vac/dc (6 VA/3 W), curso 95°±3°, tempo ~95 s (60 Hz), IP54. Para AHU, VAV e venezianas de maior área que exigem mais torque.

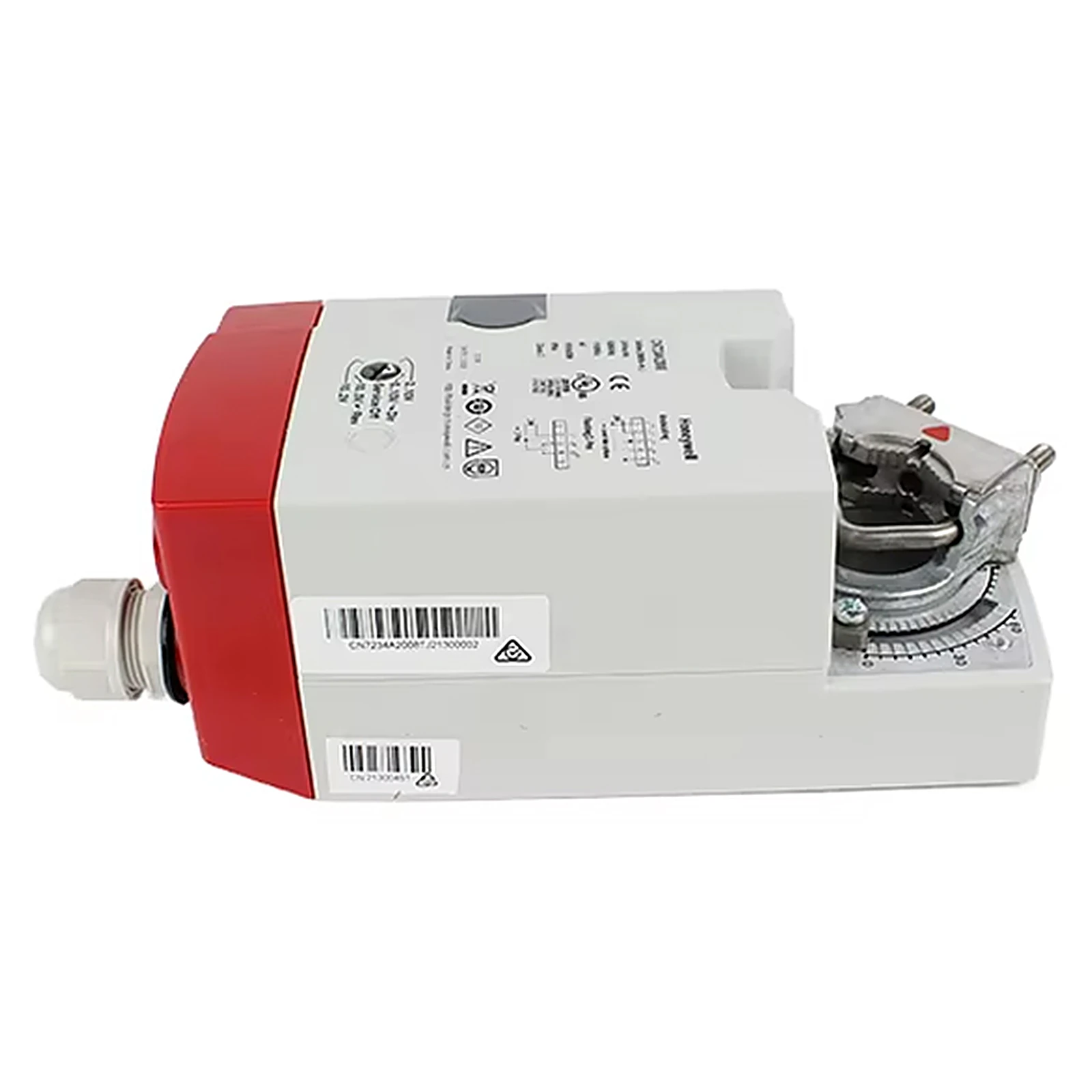

CN7505A2001 - Atuador de Damper Modulante Honeywell CN05 (5 Nm)
O CN7505A2001 é o menor atuador de damper de acoplamento direto da série CN05/CN10 da Honeywell — torque de 5 Nm (44 lb-in), sem retorno por mola, para controle modulante e flutuante/2 posições. Recebe sinal (0)2–10 Vdc (modulante) ou 24 Vac/dc (flutuante) e devolve feedback de tensão proporcional à posição; sem chaves auxiliares. Curso 95°±3°, 24 Vac/dc (5 VA/2 W), declutch para ajuste manual, seletor de função, IP54, -20 a +60 °C, ruído ≤35 dB(A). Para dampers de ar de até ~1 m² (10 sq.ft); mantém a posição na falta de energia.

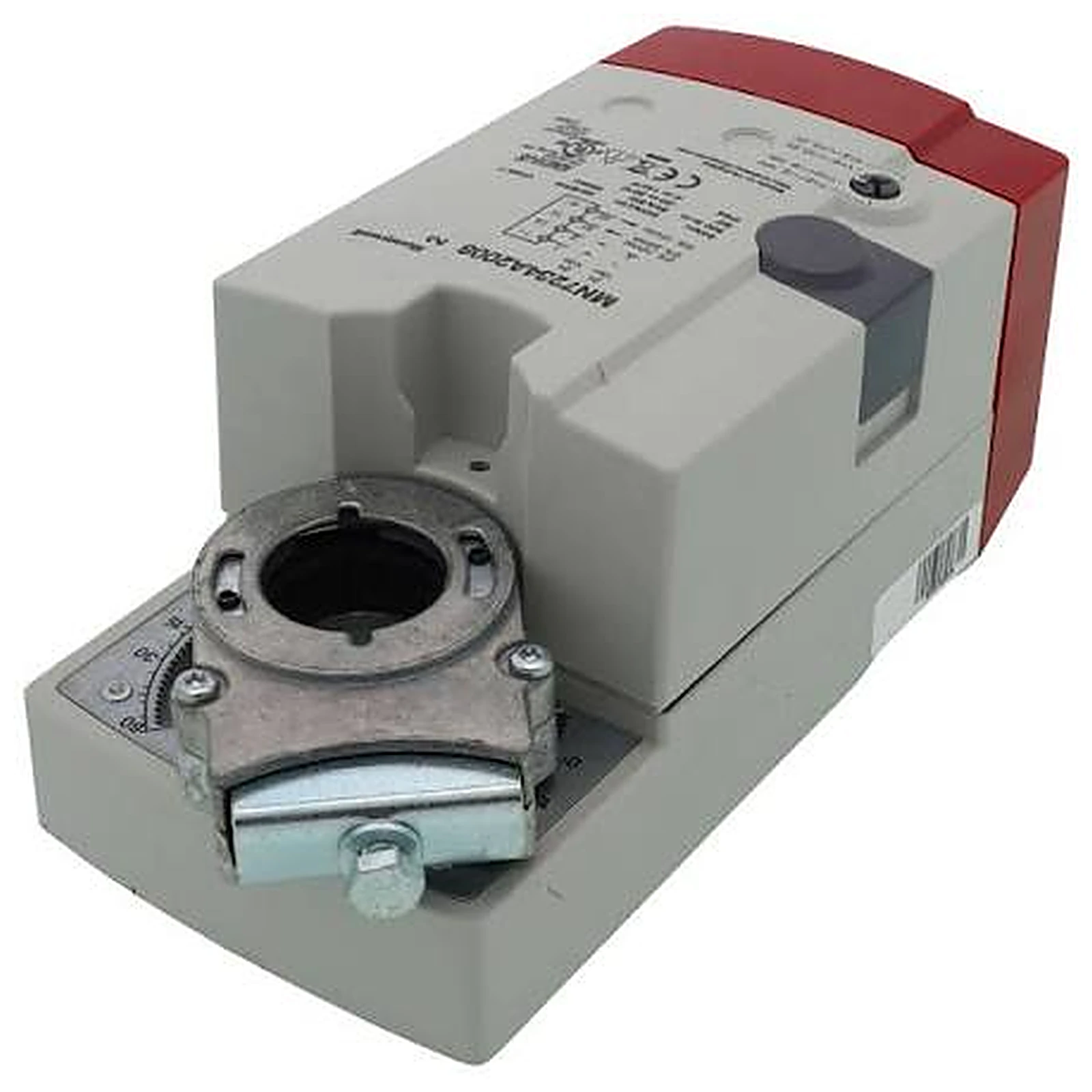

CN7510A2001 - Atuador de Damper Modulante Honeywell CN10 (10 Nm)
O CN7510A2001 é o atuador de damper de acoplamento direto da série CN05/CN10 com torque de 10 Nm (88 lb-in) — o dobro do CN7505 — sem retorno por mola, para controle modulante e flutuante/2 posições. Sinal (0)2–10 Vdc ou 24 Vac/dc, feedback de tensão, SEM chaves auxiliares. Curso 95°±3°, 24 Vac/dc (5 VA/2 W), declutch, seletor de função, IP54, -20 a +60 °C. Para dampers de ar de até ~1,85 m² (20 sq.ft).

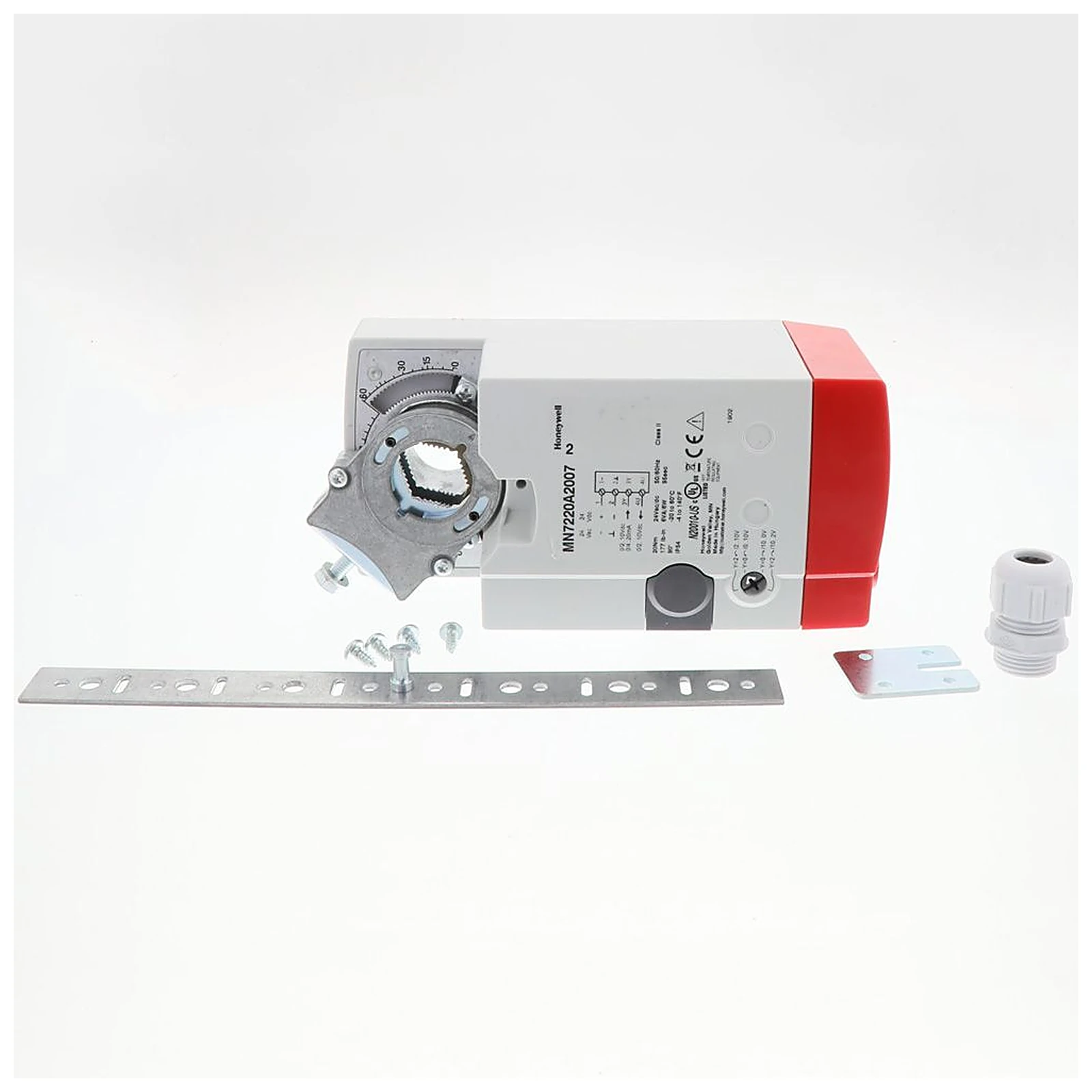

CN7510A2209 - Atuador de Damper Honeywell CN10 (10 Nm) — com chaves auxiliares
O CN7510A2209 é a versão do atuador de damper CN7510 (10 Nm / 88 lb-in) COM DUAS chaves auxiliares internas — dois contatos de fim de curso para sinalização de posição ou intertravamento, somados ao controle modulante/flutuante e ao feedback de tensão. Acoplamento direto, sem retorno por mola, curso 95°±3°, 24 Vac/dc (5 VA/2 W), declutch, seletor de função, IP54, -20 a +60 °C. Quando se precisa de sinalização de posição do damper além do sinal analógico.

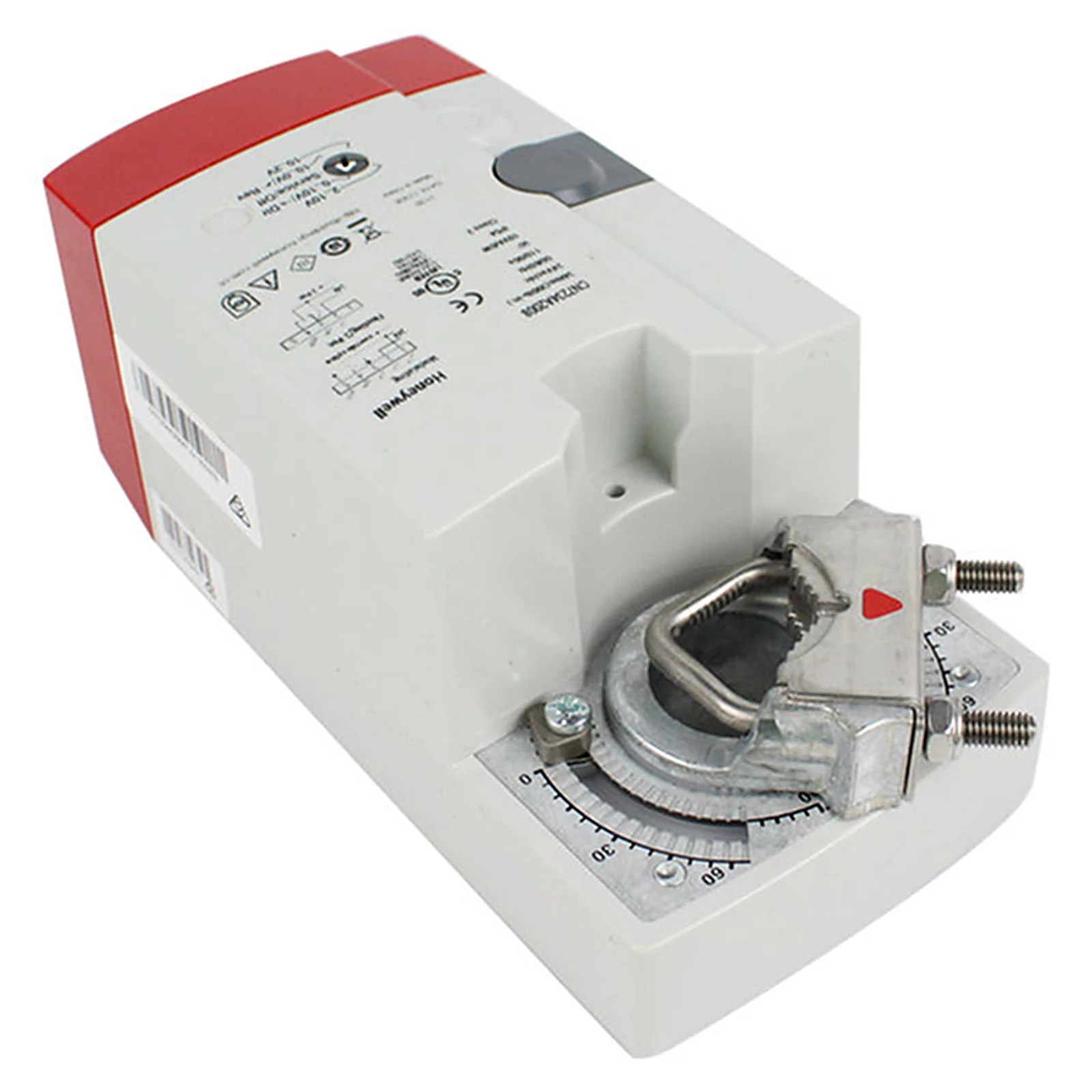

MN7220A2007 - Atuador de Damper Modulante Honeywell N20 (20 Nm)
O MN7220A2007 é o atuador de damper N20 (20 Nm) da Honeywell na linha MN — mesmo princípio de acoplamento direto, sem retorno por mola, para controle modulante e flutuante/2 posições em 24 Vac/dc, com feedback de tensão 0(2)–10 V e sem chaves auxiliares. Curso 95°±3°, 6 VA/3 W, IP54, -20 a +60 °C. Para dampers de ar de até 4,6 m² em sistemas de ventilação e climatização.
MN7220A2205 - Atuador de Damper Honeywell N20 (20 Nm) — com chaves auxiliares
O MN7220A2205 é o atuador N20 (20 Nm) da linha MN COM chaves auxiliares internas — combina o controle modulante/flutuante e o feedback de tensão 0(2)–10 V com dois contatos auxiliares para sinalização de posição/fim de curso. Acoplamento direto, sem retorno por mola, 24 Vac/dc (6 VA/3 W), curso 95°±3°, IP54. Quando a aplicação exige sinalização de posição do damper além do sinal analógico.
MN7234A2008 - Atuador de Damper Modulante Honeywell N34 (34 Nm)
O MN7234A2008 é o atuador de damper N34 (34 Nm / 300 lb-in) da linha MN — maior torque, para dampers de ar de até 7,8 m². Controle modulante e flutuante/2 posições, feedback de tensão 0(2)–10 V, sem chaves auxiliares. Acoplamento direto, sem retorno por mola, 24 Vac/dc (6 VA/3 W), curso 95°±3°, IP54, -20 a +60 °C. Para AHU e venezianas de maior área.
M6284A1089-S - Servomotor Modutrol IV™ Série 60 Flutuante 150 lb-in Honeywell — curso fixo, TRADELINE
O M6284A1089-S é um servomotor Modutrol IV™ Série 60 da Honeywell — motor de controle FLUTUANTE de 3 fios (abre / mantém / fecha) com potenciômetro de feedback interno isolado. Versão A: curso FIXO (90° ou 160°) e SEM chaves auxiliares. É um modelo TRADELINE® (-S), de reposição premium, com suporte adaptador e potenciômetro de 600 Ω. Torque nominal 150 lb-in (17 N·m), ruptura 300 lb-in, eixo duplo, sem retorno por mola. Motor imerso em óleo, caixa NEMA 3, alumínio fundido. Substitui os M944B,E,G,S.

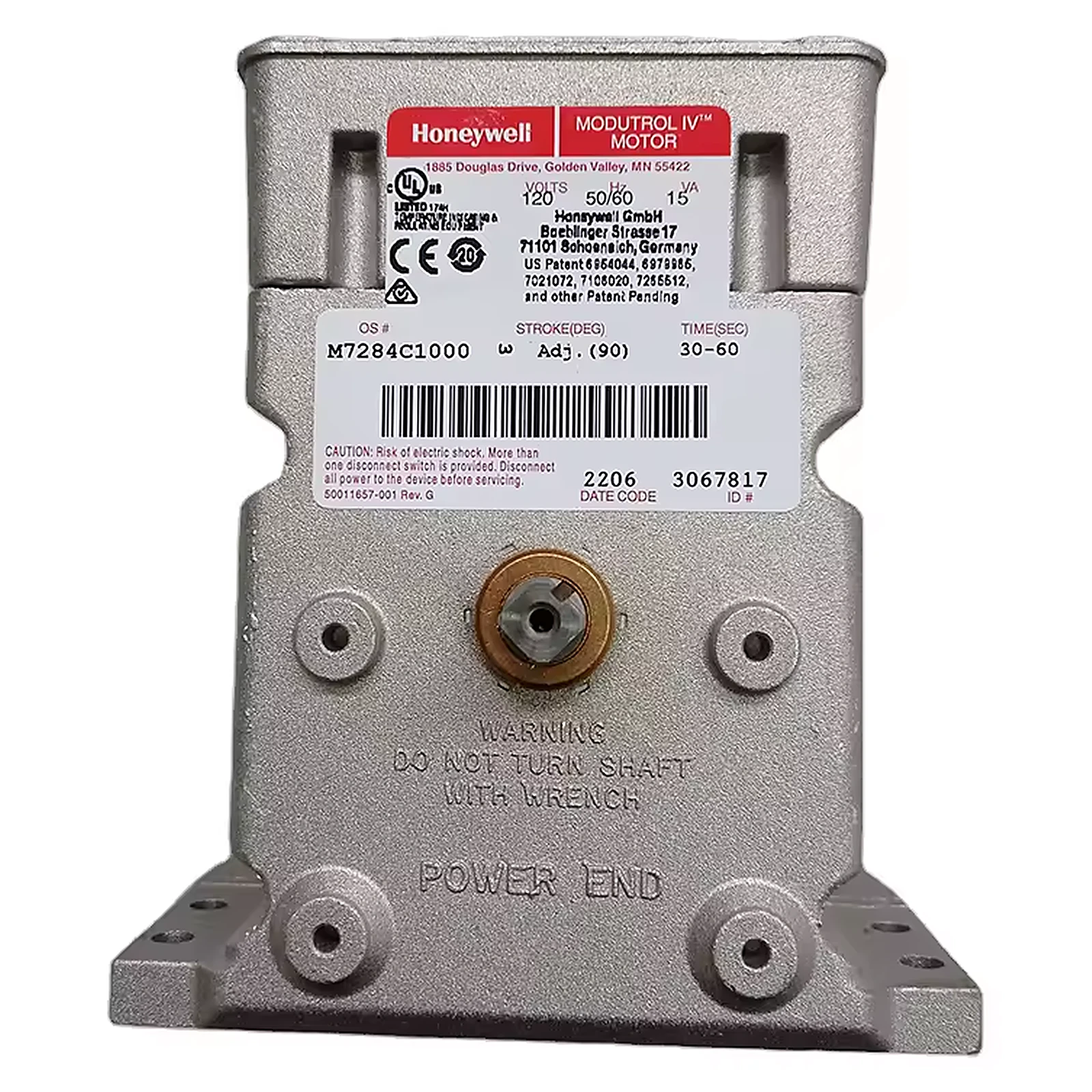

M6284D1000-S - Servomotor Modutrol IV™ Série 60 Flutuante 150 lb-in Honeywell — curso ajustável, TRADELINE
O M6284D1000-S é o servomotor Modutrol IV™ Série 60 TRADELINE® (versão D): curso AJUSTÁVEL de 90° a 160° e SEM chaves auxiliares, controle flutuante de 3 fios com feedback interno. Como TRADELINE, traz suporte adaptador, cames de chave auxiliar e potenciômetro de 600 Ω para reposição premium. Torque 150 lb-in (17 N·m), ruptura 300 lb-in, eixo duplo, sem retorno por mola, motor imerso em óleo, caixa NEMA 3.

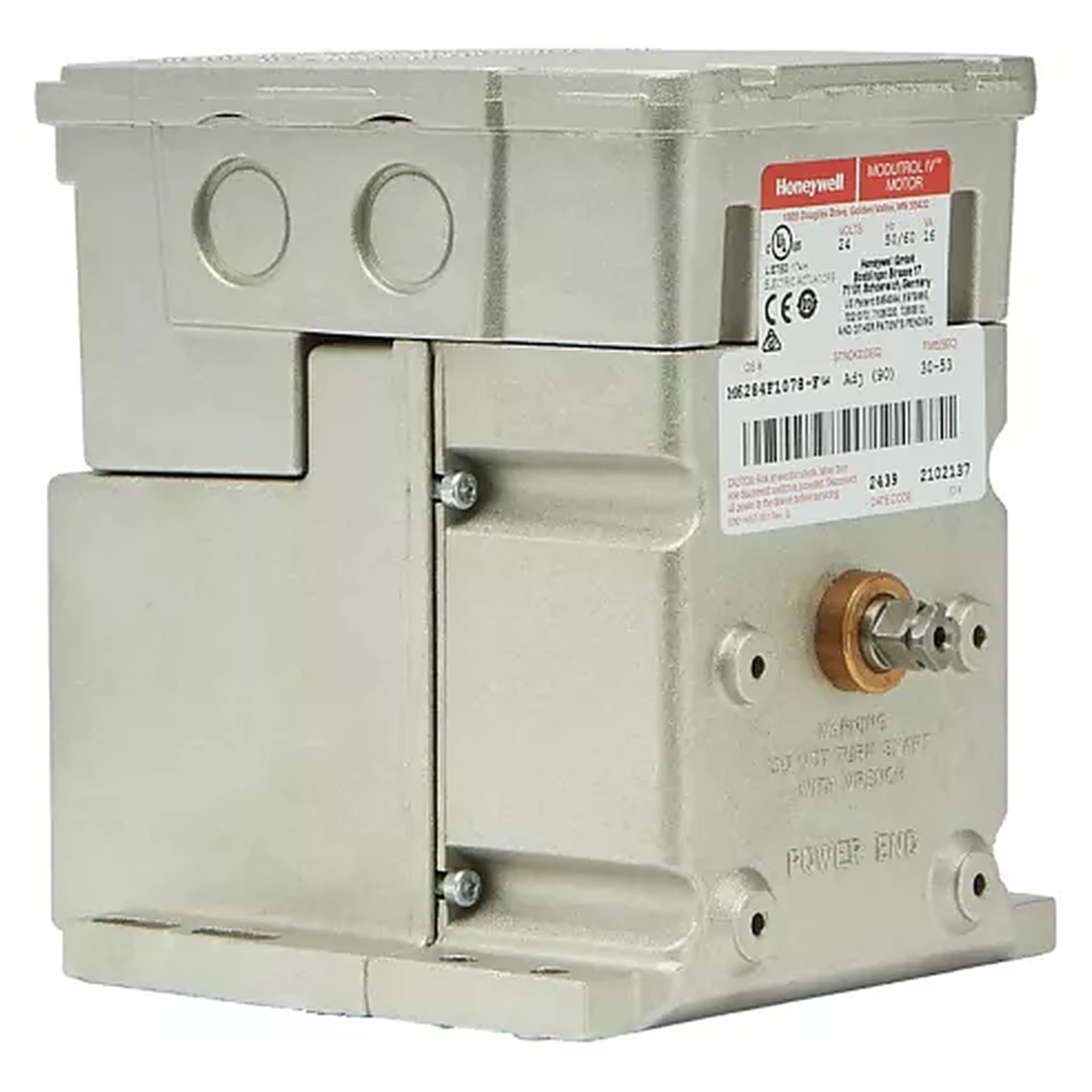

M6284D1026 - Servomotor Modutrol IV™ Série 60 Flutuante 150 lb-in Honeywell — curso ajustável
O M6284D1026 é o servomotor Modutrol IV™ Série 60 na versão D padrão (não-TRADELINE): curso AJUSTÁVEL de 90° a 160° e sem chaves auxiliares, controle flutuante de 3 fios com potenciômetro de feedback interno (115 Ω). Torque 150 lb-in (17 N·m), ruptura 300 lb-in, eixo duplo, sem retorno por mola. Motor imerso em óleo, caixa NEMA 3, terminais quick-connect. Para posicionamento de dampers/válvulas por controlador flutuante.
Linhas de atuadores e servomotores
| Linha | Sinal de controle | Uso principal | Guia técnico |
|---|---|---|---|
| Modutrol IV Série 60 (ex.: M6284, M6294) | Flutuante 3 fios | Dampers e válvulas com controladores de saída flutuante. | Ver guia |
| Modutrol IV Série 70 (ex.: M7284, M7294) | Eletrônico / modulante | Dampers e válvulas com sinal eletrônico do controlador. | Ver guia |
| Modutrol IV Série 90 (ex.: M9484, M9184) | Proporcional 135 ohm | Dampers e válvulas com controle proporcional de baixa tensão. | Ver guia |
| CN7000 / MN7000 (N20, N34) | 0/2–10 Vdc, flutuante ou 2 posições | Damper de ar com acoplamento direto ao eixo, sem retorno por mola, de 5 a 34 Nm. | Ver guia |
| Conectron LKS | Abre/fecha ou modulante | Damper de ar de combustão em queimadores de óleo e gás. | Ver guia |
| SLATE R8001M | Modbus RS-485 | Atuador de 1/4 de volta integrado à plataforma SLATE. | Ver guia |
| V4055 | Fluid power on/off | Aciona os corpos de válvula V5055, V5097 e VE5000. | Ver guia |
Como escolher: o que informar no orçamento
- Sinal do controlador: flutuante, 135 ohm, 4–20 mA / 0–10 V ou Modbus. Séries 60 e 90 usam sinais diferentes e não são intercambiáveis.
- Torque necessário (lb-in ou Nm) para o damper ou a válvula.
- Retorno por mola: necessário quando o damper precisa voltar à posição segura na falta de energia.
- Curso e tempo de curso (por exemplo 90° ou 160°).
- Eixo simples ou duplo e tensão de alimentação.
- O código completo da plaqueta do servomotor atual.
Não encontrou o código ou precisa de um substituto?
Envie o código da plaqueta pelo WhatsApp e a equipe técnica da Holmax confirma o modelo certo.
Guias técnicos desta categoria
Perguntas frequentes
Qual a diferença entre Modutrol IV e atuador direct-coupled?
O Modutrol IV usa linkagem e oferece torques maiores (até 300 lb-in) e mais opções de sinal; o direct-coupled (CN7000) encaixa direto no eixo do damper, simplificando a instalação.
O que é retorno por mola?
É o recurso que leva o atuador à posição segura na falta de energia — importante em aplicações de segurança.
Como escolher o servomotor certo?
Considere o torque necessário, o sinal de controle (flutuante, modulante, Série 90) e se precisa de retorno por mola. Veja nosso guia do Modutrol IV.
Posso trocar um servomotor Modutrol Série 60 por um Série 90?
Não diretamente. A Série 60 usa controle flutuante de 3 fios e a Série 90 usa sinal proporcional de 135 ohm. Os sinais são diferentes, então o servomotor precisa ser da mesma série do controlador, ou o controle precisa ser adaptado.
O que preciso informar para pedir um servomotor?
O código completo da plaqueta. Se não tiver, informe o sinal de controle, o torque, se precisa de retorno por mola, o curso, o tipo de eixo (simples ou duplo) e a tensão de alimentação.
Qual o torque dos servomotores Modutrol IV?
Conforme o modelo: 60 lb-in (6,8 N·m) nos de retorno por mola, como M7282 e M7285, e 150 lb-in (17 N·m) ou 300 lb-in (34 N·m) nos demais. O curso é de 90° ou 160°, fixo ou ajustável.
Qual sinal de controle cada série Modutrol IV usa?
Série 60: flutuante de 3 fios. Série 70: sinal eletrônico do controlador (os modelos com letra Q usam 4–20 mA). Série 90: proporcional de 135 ohm. O servomotor precisa ser da mesma série do controlador.
