HoneywellM7294Q1007

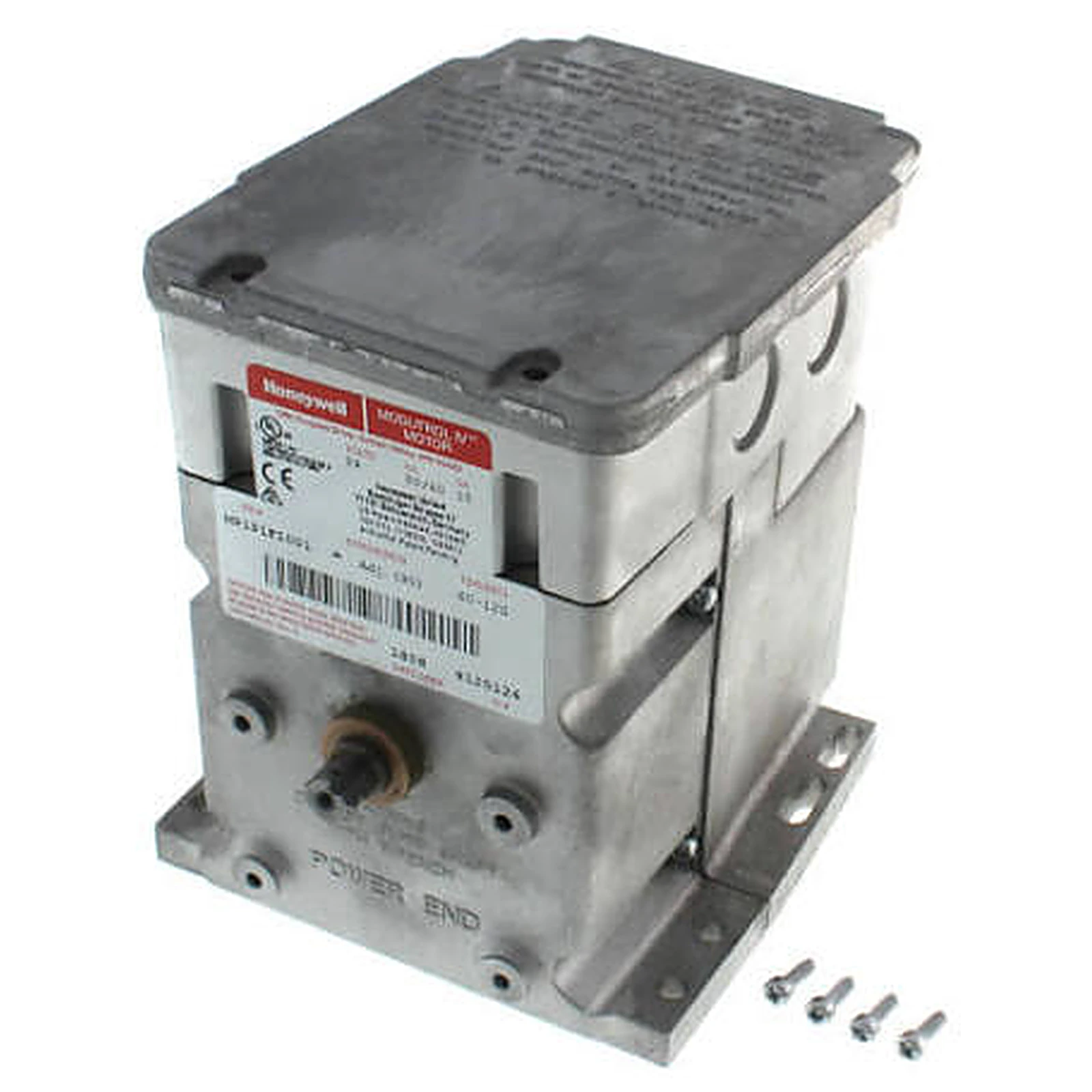

M7294Q1007 - Servomotor Modutrol IV™ 4–20 mA 300 lb-in Honeywell — torque extra-alto, 2 chaves aux., Zero/Span ajustável

O M7294Q1007 é o Modutrol IV™ de TORQUE EXTRA-ALTO da Série 72: 300 lb-in (34 N·m) de torque nominal — o dobro do M7284 — para dampers e válvulas maiores. Versão Q, com zero/null e span AJUSTÁVEIS (4–20 mA, até 50 mA) e DUAS chaves auxiliares SPDT. Motor sem retorno por mola, 24 Vac, caixa NEMA 3, carcaça de alumínio fundido. Para aplicações que exigem mais força de atuação com ajuste fino da faixa.

Especificações Técnicas

Tipo	Servomotor Modutrol IV™ — Série 72 (eletrônico), sem retorno por mola
Torque Nominal	300 lb-in (34 N·m)
Torque de Ruptura	600 lb-in (68 N·m)
Sinal de Entrada	4–20 mA ajustável (até 50 mA) / 2–10 Vdc
Impedância de Entrada	100 Ω (4–20 mA)
Chaves Auxiliares	2 SPDT integradas
Curso	Ajustável de 90° a 160°
Temporização	30 s (90°) / 60 s (160°)
Alimentação	24 Vac
Carcaça	Alumínio fundido; caixa de junção integrada (NEMA 3)
Vida Útil	60.000 cursos completos; 1,5 milhão de reposicionamentos
Substitui	M734H,J; M744S,T,Y; M745L,S,T,Y
Datasheet	Honeywell Série 71/72/76 Modutrol IV™
Ajuste de Zero/Span	Zero/null 0–18 mA; span 1,8–20 mA

Características

Torque nominal 300 lb-in (34 N·m) — torque EXTRA-ALTO

2 chaves auxiliares SPDT integradas — sinalização de posição/intertravamento

Curso AJUSTÁVEL de 90° a 160°

Zero/null (0–18 mA) e span (1,8–20 mA) AJUSTÁVEIS — 4–20 mA até 50 mA

Controle proporcional por 4–20 mA (ou 2–10 Vdc); motor SEM retorno por mola (mantém posição sem energia)

24 Vac; caixa de junção integrada NEMA 3; carcaça de alumínio fundido; temporização 30 s/90° – 60 s/160°

Aplicações

Posicionamento proporcional de dampers e válvulas em queimadores/AVAC com sinal 4–20 mA — Modutrol IV™ 300 lb-in, com chaves auxiliares, zero/span ajustável.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o M7294Q1007?

Onde comprar o M7294Q1007 no Brasil?

O M7294Q1007 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do M7294Q1007?

Posicionamento proporcional de dampers e válvulas em queimadores/AVAC com sinal 4–20 mA — Modutrol IV™ 300 lb-in, com chaves auxiliares, zero/span ajustável.

Quais as especificações técnicas do M7294Q1007?

Tipo: Servomotor Modutrol IV™ — Série 72 (eletrônico), sem retorno por mola. Torque Nominal: 300 lb-in (34 N·m). Torque de Ruptura: 600 lb-in (68 N·m). Sinal de Entrada: 4–20 mA ajustável (até 50 mA) / 2–10 Vdc. Impedância de Entrada: 100 Ω (4–20 mA). Chaves Auxiliares: 2 SPDT integradas. Curso: Ajustável de 90° a 160°. Temporização: 30 s (90°) / 60 s (160°). Alimentação: 24 Vac. Carcaça: Alumínio fundido; caixa de junção integrada (NEMA 3). Vida Útil: 60.000 cursos completos; 1,5 milhão de reposicionamentos. Substitui: M734H,J; M744S,T,Y; M745L,S,T,Y. Datasheet: Honeywell Série 71/72/76 Modutrol IV™. Ajuste de Zero/Span: Zero/null 0–18 mA; span 1,8–20 mA.
