Honeywell - IFMS706

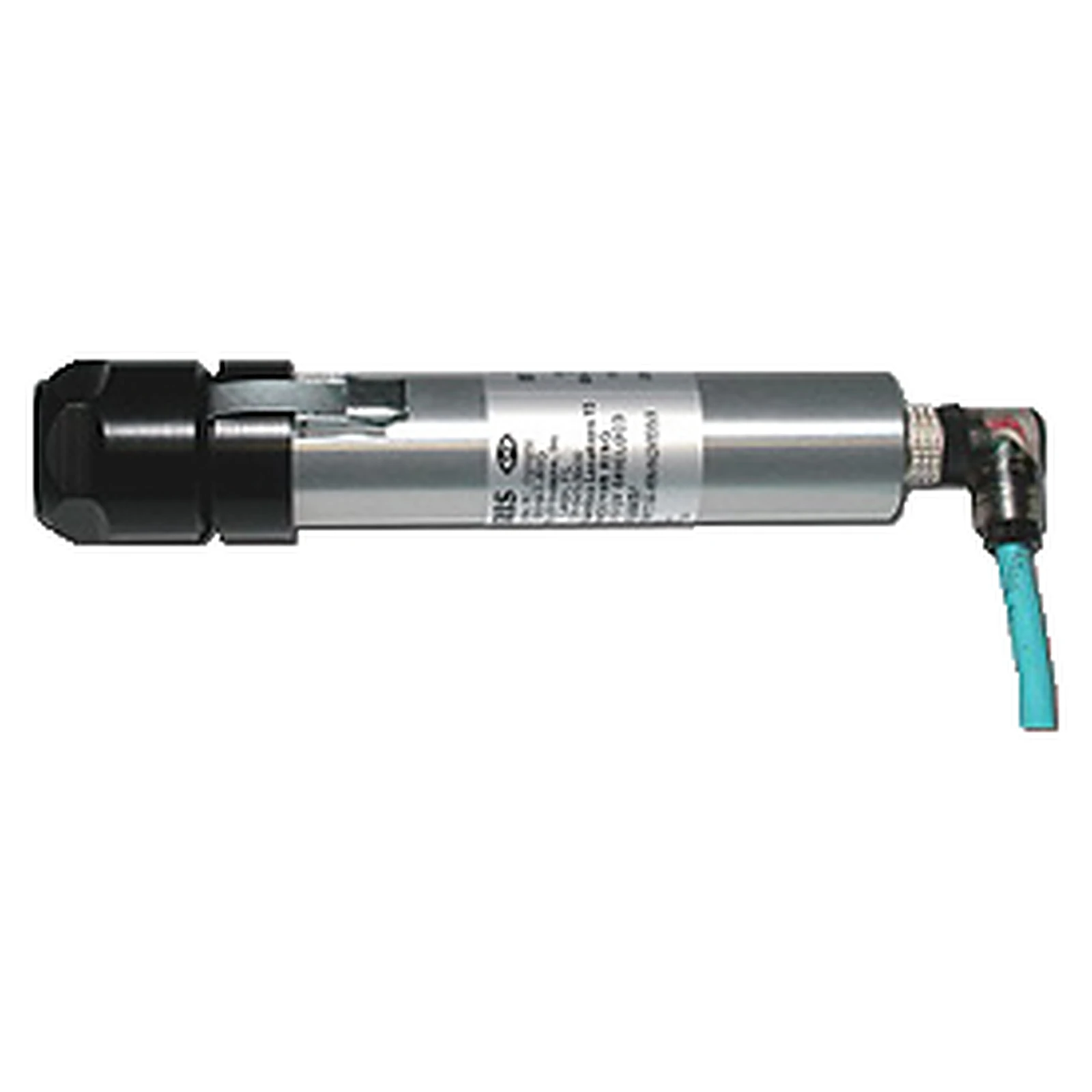

S706 - Fotocélula / Sensor de Chama Ultravioleta (UV) Honeywell Série 700 (Alumínio)

Fotocélula / detector de chama S706. O S706 é o sensor de chama ultravioleta (UVTron) da Série 700 da Honeywell, sensível à radiação UV de 185 a 260 nm (pico em 210 nm) — a faixa emitida pelas chamas limpas de gás natural, algumas misturas gasosas e óleos leves. Tem invólucro de alumínio de maior diâmetro com conector de rápida desconexão e ângulo de visão de 5°. Como todo sensor da linha, é energizado e lido pelos processadores de sinal Modelo 700ACSP (85–265 Vac) ou 700DCSP (22–26 Vdc), que entregam saída analógica e relés de chama/autodiagnóstico. IP64, -40 a +85 °C, SIL 3 habilitado e NCC/Inmetro; intercambiável com qualquer sensor S70X/S80X no mesmo processador.

Especificações Técnicas

Tipo	Ultravioleta (UV) - UVTron
Resposta Espectral	185 a 260 nm (pico 210 nm)
Ângulo Visual UV	5° (1 pol. de diâmetro por pé de distância)
Conexão Elétrica	Conector de desconexão rápida
Temperatura de Operação	-40 °C a +85 °C
Proteção	IP64 (com anel do conector devidamente apertado)
Carcaça	Alumínio (Série 700, maior diâmetro, trava acima do centro)
Certificações	CSA Cl. I Div. 2 Grupos A,B,C,D T4A; SIL 3; NCC/Inmetro NCC 15.0071X
Alimentação	24 VDC (fornecida pelo processador de sinal)
Saída Analógica	0-20 / 4-20 mA no processador de sinal (carga máx. 360 Ω)
Processador de Sinal	Modelo 700ACSP (85-265 Vac) ou 700DCSP (22-26 Vdc)

Características

Sensor UV (UVTron, 185–260 nm, pico 210 nm) para gás natural, misturas gasosas e óleos leves

Invólucro de alumínio (Série 700) com conector de rápida desconexão

Ângulo de visão UV de 5° (1 pol. por pé de distância)

Trabalha com processadores 700ACSP (85–265 Vac) ou 700DCSP (22–26 Vdc)

Autodiagnóstico eletrônico integrado; SIL 3 habilitado

IP64; -40 a +85 °C; intercambiável com toda a família S70X/S80X

Aplicações

Monitoramento de chama a gás natural, misturas gasosas e óleos leves em queimadores com processador de sinal Modelo 700.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o S706?

Onde comprar o S706 no Brasil?

O S706 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do S706?

Monitoramento de chama a gás natural, misturas gasosas e óleos leves em queimadores com processador de sinal Modelo 700.

Quais as especificações técnicas do S706?

Tipo: Ultravioleta (UV) - UVTron. Resposta Espectral: 185 a 260 nm (pico 210 nm). Ângulo Visual UV: 5° (1 pol. de diâmetro por pé de distância). Conexão Elétrica: Conector de desconexão rápida. Temperatura de Operação: -40 °C a +85 °C. Proteção: IP64 (com anel do conector devidamente apertado). Carcaça: Alumínio (Série 700, maior diâmetro, trava acima do centro). Certificações: CSA Cl. I Div. 2 Grupos A,B,C,D T4A; SIL 3; NCC/Inmetro NCC 15.0071X. Alimentação: 24 VDC (fornecida pelo processador de sinal). Saída Analógica: 0-20 / 4-20 mA no processador de sinal (carga máx. 360 Ω). Processador de Sinal: Modelo 700ACSP (85-265 Vac) ou 700DCSP (22-26 Vdc).
