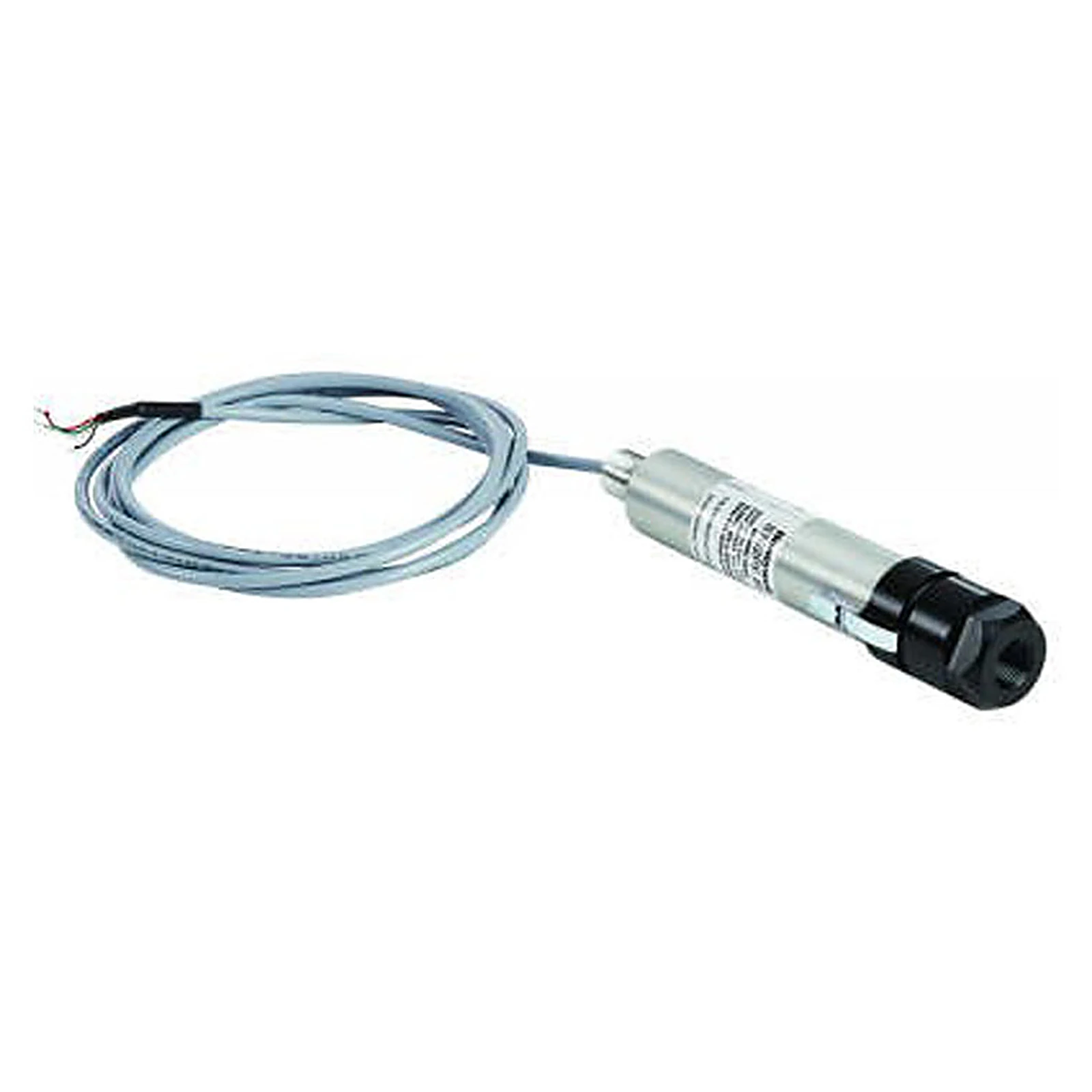

S802 - Fotocélula / Sensor de Chama Infravermelho (IR) Honeywell Série 800 (Aço Inoxidável)

Fotocélula / detector de chama S802. O S802 é o sensor de chama infravermelho da Série 800 da Honeywell — mesmo princípio do S702 (fotodiodo de germânio, 950–1710 nm, pico 1400 nm, detecção por cintilação, filtro passa-alto 33 Hz), porém num invólucro menor de aço inoxidável com travamento twist-lock, mais robusto para ambientes agressivos. O ângulo estreito de 1° dá alta discriminação, e a resposta ao IR o torna ideal para as chamas de óleos pesados e carvão, onde o UV falha. Opera com os processadores de sinal Modelo 700ACSP (85–265 Vac) ou 700DCSP (22–26 Vdc). IP64, -40 a +85 °C, SIL 3 habilitado, NCC/Inmetro; intercambiável com qualquer sensor S70X/S80X.

Especificações Técnicas

Tipo	Infravermelho (IR) por Cintilação — Fotodiodo de Germânio
Resposta Espectral	950 a 1710 nm (pico 1400 nm)
Ângulo Visual IR	1° (3,7 cm de diâmetro a 1,8 m)
Filtro de Frequência	Passa-alto 33 Hz (padrão) — rejeita radiação estável do refratário
Conexão Elétrica	Conector de desconexão rápida
Temperatura de Operação	-40 °C a +85 °C
Proteção	IP64 (com anel do conector devidamente apertado)
Carcaça	Aço inoxidável (Série 800, travamento twist-lock)
Certificações	CSA Cl. I Div. 2 Grupos A,B,C,D T4A; SIL 3; NCC/Inmetro NCC 15.0071X
Alimentação	24 VDC (fornecida pelo processador de sinal)
Saída Analógica	0-20 / 4-20 mA no processador de sinal (carga máx. 360 Ω)
Processador de Sinal	Modelo 700ACSP (85-265 Vac) ou 700DCSP (22-26 Vdc)

Características

Sensor IR de germânio (950–1710 nm, pico 1400 nm) — óleos pesados e carvão

Invólucro compacto de aço inoxidável com travamento twist-lock (Série 800)

Filtro passa-alto 33 Hz rejeita a radiação estável do refratário; ângulo de 1°

Conector de rápida desconexão

Trabalha com processadores 700ACSP (85–265 Vac) ou 700DCSP (22–26 Vdc)

IP64; -40 a +85 °C; SIL 3; intercambiável com a família S70X/S80X

Aplicações

Queimadores a óleos pesados e carvão em ambientes agressivos que pedem invólucro de aço inoxidável — detecção IR com processador Modelo 700.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o S802?

Onde comprar o S802 no Brasil?

O S802 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do S802?

Queimadores a óleos pesados e carvão em ambientes agressivos que pedem invólucro de aço inoxidável — detecção IR com processador Modelo 700.

Quais as especificações técnicas do S802?

Tipo: Infravermelho (IR) por Cintilação — Fotodiodo de Germânio. Resposta Espectral: 950 a 1710 nm (pico 1400 nm). Ângulo Visual IR: 1° (3,7 cm de diâmetro a 1,8 m). Filtro de Frequência: Passa-alto 33 Hz (padrão) — rejeita radiação estável do refratário. Conexão Elétrica: Conector de desconexão rápida. Temperatura de Operação: -40 °C a +85 °C. Proteção: IP64 (com anel do conector devidamente apertado). Carcaça: Aço inoxidável (Série 800, travamento twist-lock). Certificações: CSA Cl. I Div. 2 Grupos A,B,C,D T4A; SIL 3; NCC/Inmetro NCC 15.0071X. Alimentação: 24 VDC (fornecida pelo processador de sinal). Saída Analógica: 0-20 / 4-20 mA no processador de sinal (carga máx. 360 Ω). Processador de Sinal: Modelo 700ACSP (85-265 Vac) ou 700DCSP (22-26 Vdc).
