Registradores Gráficos
Registradores gráficos Honeywell para gravação contínua de variáveis de processo como temperatura, pressão e vazão, com traços analógicos e funções microprocessadas.
O registrador gráfico grava continuamente temperatura, pressão, vazão e outras variáveis de processo, para acompanhamento e rastreabilidade. O DR4500A Truline é um registrador de carta circular de 12": uma única cabeça imprime até 4 traços e os dados (escala, data, hora) numa carta térmica em branco, com 1 ou 2 controladores PID opcionais. O eZtrend GR é um registrador sem papel, com tela touchscreen de 5,7", até 12 entradas, memória interna e comunicação Ethernet (Modbus TCP, FTP, servidor web e OPC UA). A Holmax também fornece cartas e peças de reposição do DR4500.
1-5 de 5
DR4500A Truline® — Registrador Gráfico Circular Honeywell
O DR4500A Truline® é um registrador gráfico circular de 12" (304,8mm) controlado por microprocessador, com cabeça de impressão de estilo único ('one-pen') capaz de gerar até 4 traços analógicos e imprimir dados alfanuméricos no gráfico térmico em branco. Aceita 1 a 4 canais de entrada configuráveis (termopares, RTDs, 4-20mA, mV, Vdc e umidade relativa), com 1 ou 2 controladores PID integrados e comunicação RS-485 Modbus RTU.
30755317-001 — Carta Gráfica Circular para DR4500A Truline® (Papel Térmico 12")
Carta gráfica circular de reposição para o registrador DR4500A Truline® Honeywell. Papel térmico sensível ao calor, diâmetro 12" (304,8mm), em branco (sem pré-impressão de escala). A impressão de escala, data, hora, linhas de tempo e identificação de traços é gerada pelo próprio registrador, eliminando necessidade de estoque de gráficos pré-impressos para diferentes faixas. Fornecida em caixa com 100 cartas.

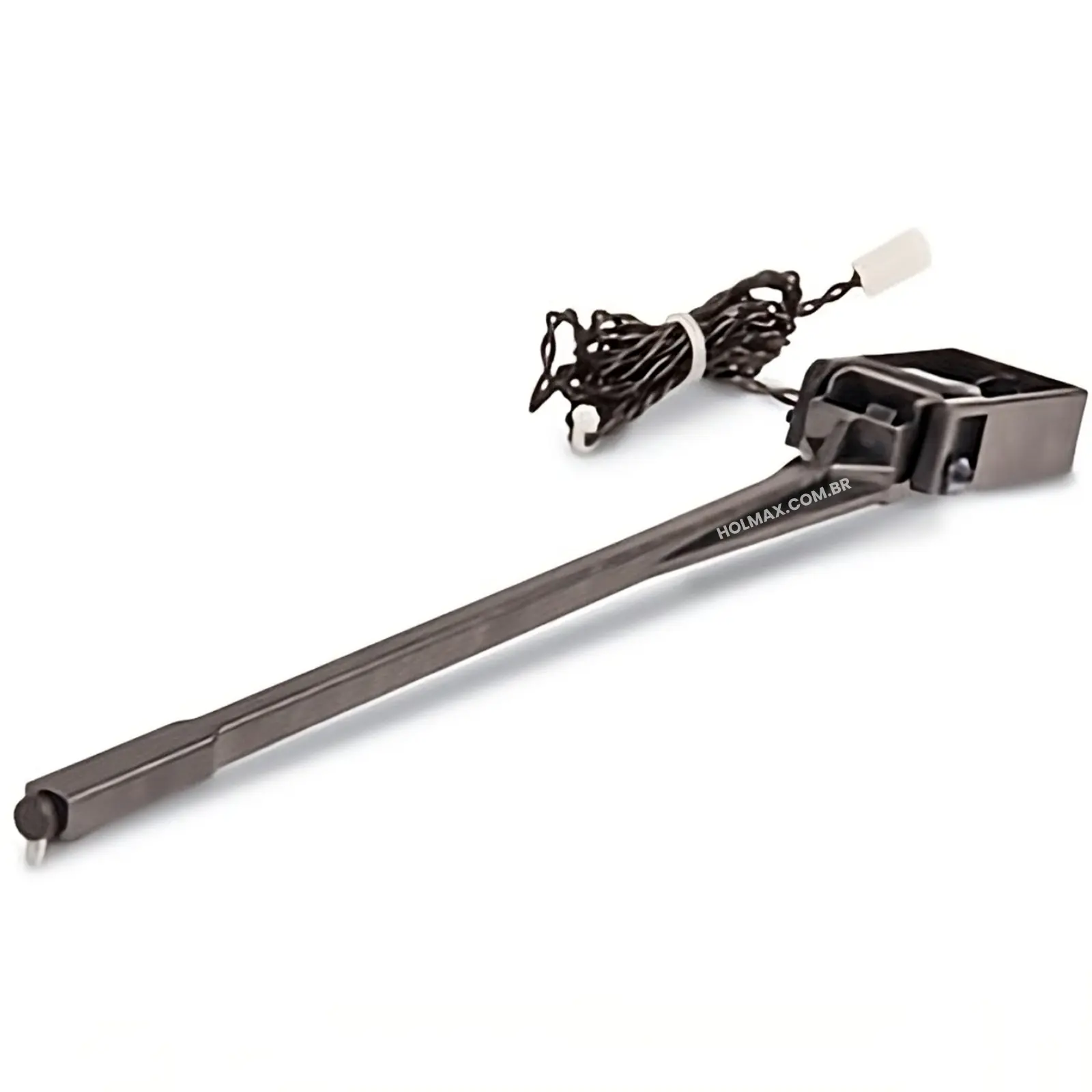

30756304-501 — Braço Marcador de Alta Velocidade para Registrador DR4500A Truline® Honeywell
Braço marcador de alta velocidade (high speed pen arm) de reposição para o registrador gráfico circular DR4500A Truline® Honeywell. Faz parte do mecanismo de impressão de cabeça única ('one-pen') do DR4500A, que gera até 4 traços analógicos e imprime dados alfanuméricos (escala, hora, data, identificação) no gráfico térmico.

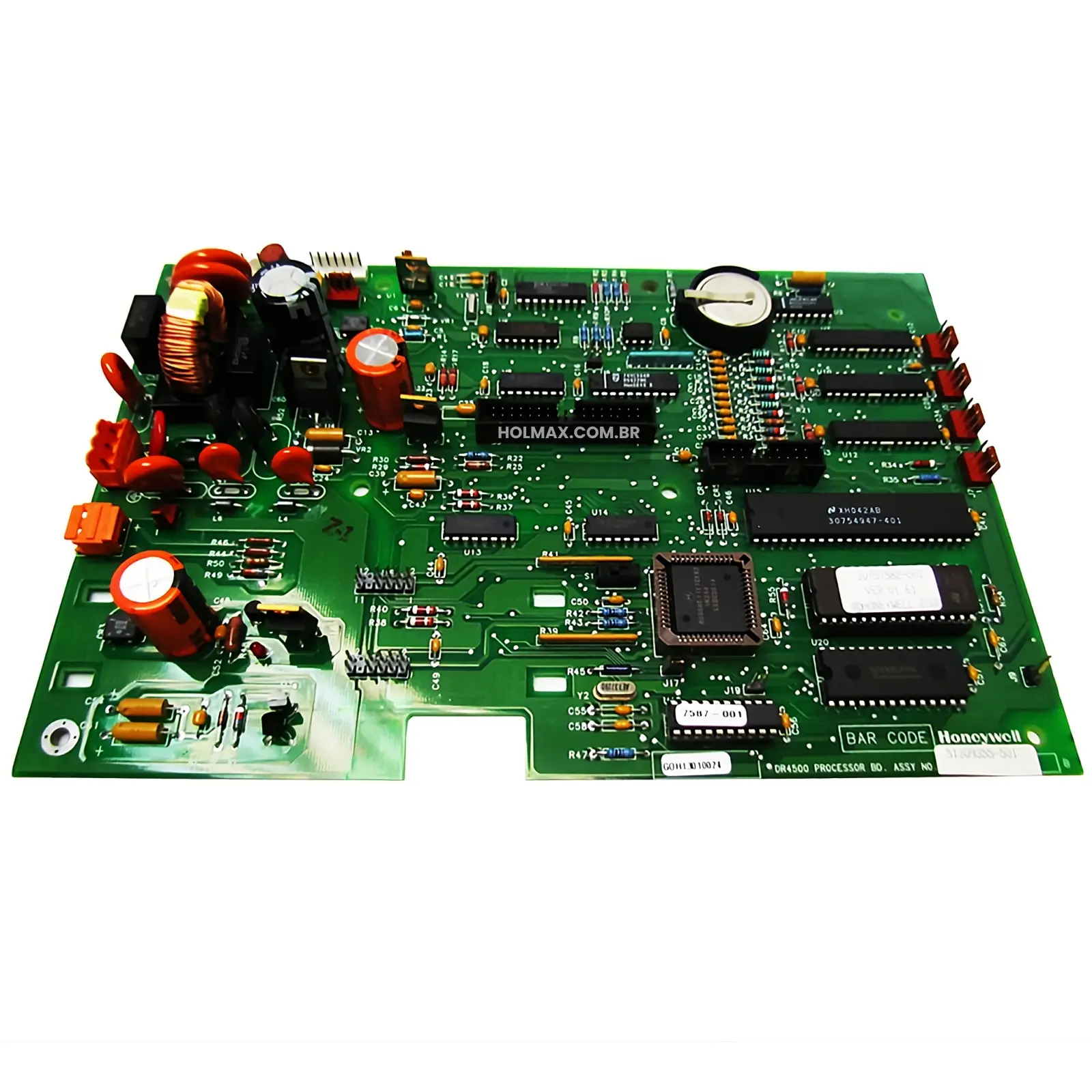

51309355-501 — Placa Eletrônica de Reposição para Registrador DR4500A Truline® Honeywell
Placa eletrônica de reposição para o registrador gráfico circular DR4500A Truline® Honeywell. Peça de reposição original para manutenção e reparo do registrador DR4500A, garantindo a funcionalidade completa do equipamento incluindo controle por microprocessador, processamento de entradas analógicas, comunicação RS-485 Modbus e controle do mecanismo de impressão.

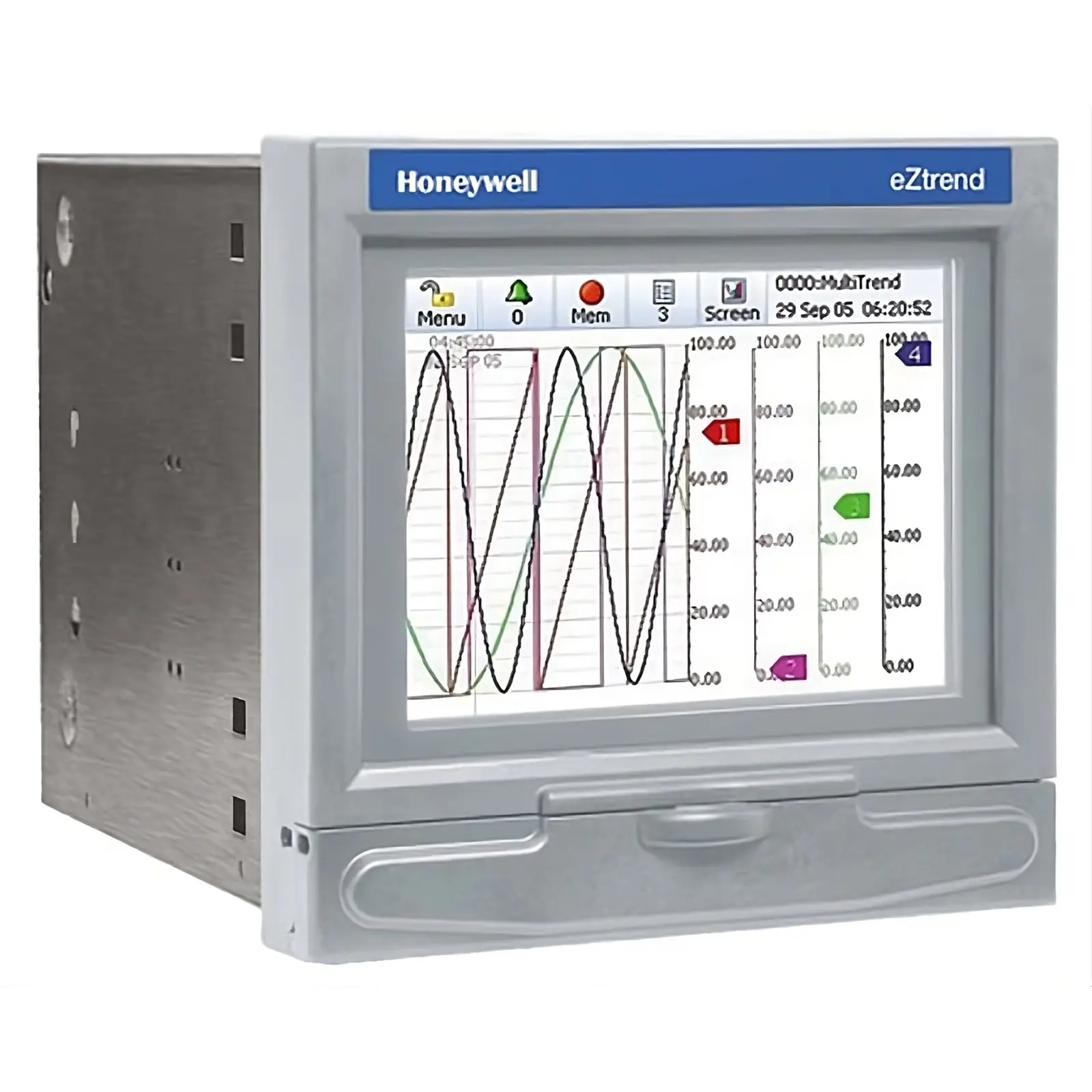

TVEZGR eZtrend® GR — Registrador Gráfico Avançado sem Papel Honeywell
O eZtrend® GR é um registrador gráfico avançado sem papel Honeywell no formato DIN 144mm, com display LCD TFT colorido de 5,7", tela sensível ao toque e memória interna não volátil de até 2GB. Aceita até 12 entradas analógicas (termopares, RTDs, mA, mV, V, Ohms) com amostragem de até 10Hz, comunicação Ethernet 100base-T com Modbus TCP/IP, FTP, web server e OPC UA. Certificado CE, NEMA 3/IP54 padrão (opcional NEMA 4X/IP66).
Registradores e peças
| Modelo | Tipo | Destaques | Guia técnico |
|---|---|---|---|
| DR4500A Truline | Carta circular de 12" | 1 a 4 canais, até 2 controladores PID, RS-485 Modbus, frontal IP65. | |
| eZtrend GR (TVEZGR) | Sem papel, DIN 144 mm | Até 12 entradas, touchscreen de 5,7", Ethernet, NEMA 3/IP54 (opção IP66). | |
| 30755317-001 | Cartas para DR4500 | Caixa com 100 cartas de 12". | |
| 30756304-501 | Peça do DR4500 | Braço marcador de alta velocidade. | |
| 51309355-501 | Peça do DR4500 | Placa eletrônica de reposição. |
Como escolher: o que informar no orçamento
- Se o registro precisa ser em papel (DR4500) ou pode ser digital (eZtrend).
- Número de canais: até 4 no DR4500 e até 12 no eZtrend.
- Se precisa de controle PID no mesmo aparelho (DR4500).
- Comunicação: RS-485 Modbus (DR4500) ou Ethernet e OPC UA (eZtrend).
- Exigências de norma, como 21 CFR Part 11 ou AMS2750 (eZtrend, com opcionais).
Não encontrou o código ou precisa de um substituto?
Envie o código da plaqueta pelo WhatsApp e a equipe técnica da Holmax confirma o modelo certo.
Guias técnicos desta categoria
Perguntas frequentes
Qual a diferença entre registrador de carta e sem papel?
O de carta (DR4500) grava em mídia física; o sem papel (TVEZGR) grava digitalmente, com touchscreen, rede e exportação de dados.
O que um registrador gráfico faz?
Registra continuamente variáveis de processo (temperatura, pressão, vazão) para acompanhamento, ajuste e rastreabilidade.
Quando ainda preciso de registrador de carta física?
Quando há exigência normativa ou de cliente por registro em papel; nesses casos o DR4500 Truline é indicado.
De quanto em quanto tempo trocar a carta do DR4500?
Depende da velocidade configurada: 8 h, 12 h, 24 h, 7 dias ou de 6 a 744 horas por volta. A caixa 30755317-001 tem 100 cartas de 12".
Por quanto tempo o eZtrend guarda os dados?
Depende da memória (1 ou 2 GB internos, mais pen drive USB) e da taxa de registro, que vai de 100 ms a 60 horas por canal. Quando a memória enche, o dado mais novo grava sobre o mais antigo.
