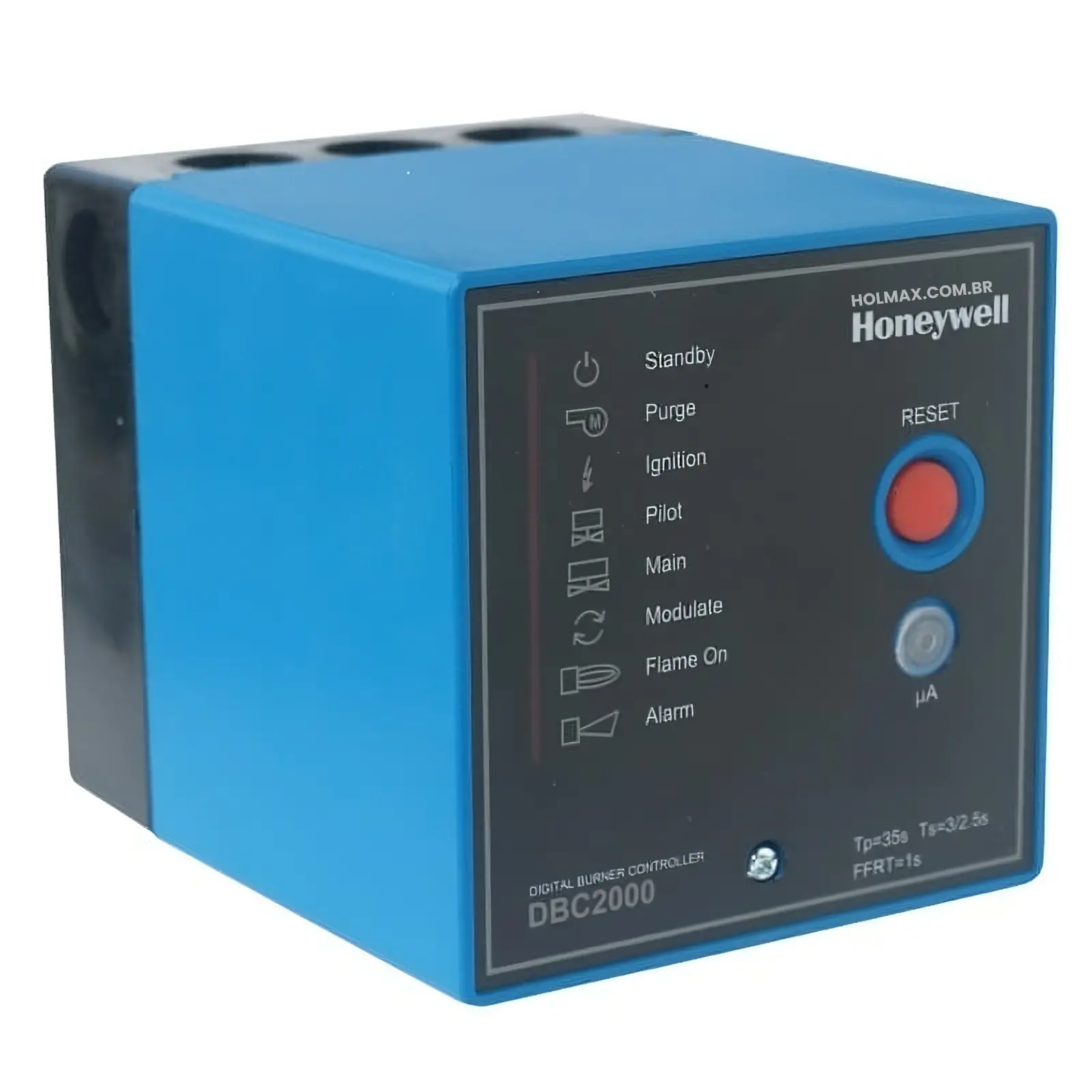

DBC2000E2001 - Controlador Digital Queimador Honeywell Enhanced - VPS 115V

Controlador de queimador digital Honeywell DBC2000E2001, modelo Enhanced 115Vac com Valve Proofing System (VPS) integrado. O VPS testa a estanqueidade das válvulas de gás antes da partida, após o desligamento ou ambos (configurável; desativado de fábrica). Microprocessador, safe-start check duplo, diagnóstico por LEDs, non-volatile lockout. EN298:2003, EN746-2:2010. IP40, plug-in em subbase.

Especificações Técnicas

Fabricante	Honeywell
Conformidade	EN298:2003, EN746-2:2010, AGA
Proteção	IP40
Temperatura ambiente	-10°C a +60°C
Umidade	90% RH máx. a 40°C (não condensante)
Consumo	9 VA
Pré-purge padrão	35 s
Resposta à falha de chama	1 s (máx.)
Sensores UV	C7027A, C7035A, C7044A (cabo máx. 100 m)
Sensores UV retificantes	C7012A, C7012G (cabo máx. 15 m)
Saída carga terminal 3 (fan)	3 A @ cosφ=0,6
Saída terminal 4 (ignição)	3 A @ cosφ=0,6
Saída terminal 5 (válvula piloto/principal DBI)	3 A @ cosφ=0,6
Saída terminal 6 (piloto interrompido)	3 A @ cosφ=0,6
Saída terminal 7 (válvula principal PI)	3 A @ cosφ=0,6
Carga total máxima	8 A (fusível interno 10 A)
Carga terminais 4+5+6+7	Máx. 5 A (fusível interno 6,3 A)
Montagem	Plug-in em subbase
Dimensões (L×A×P)	103 × 124 × 103 mm (com subbase)
Bloqueio após falha	Non-volatile lockout (retém após queda de energia)
Reciclagem	Automática uma vez a cada 24 h de demanda contínua
Tensão de alimentação	115 Vac (-15% / +10%), 50/60 Hz
Modelo	Enhanced — com Valve Proofing System (VPS) integrado
Valve Proofing System (VPS)	Configurável por DIP-switch: desativado (padrão), teste antes da partida, após o desligamento ou ambos
Saída terminal 12 (válvula principal VPS)	3 A @ cosφ=0,6 (Enhanced/Ultimate)
Classificação EN298	F/B/L/L/X/N

Características

Valve Proofing System (VPS) integrado — teste antes da partida, após o desligamento ou ambos (DIP-switch)

Diagnóstico DIP-switch na frente para configuração de DBI e pós-purge

Safe-start check duplo antes e durante o pré-purge

Non-volatile lockout — bloqueio retido após queda de energia

Terminal 12 adicional para segunda válvula principal (Enhanced)

Compatível com UV (C7027/35/44A) e flame rod (C7012A/G)

Aplicações

Queimadores industriais onde a norma exige verificação de estanqueidade de válvulasSistemas EN746-2 com Valve Proofing obrigatório (115V)Caldeiras e fornos onde a segurança de gás requer VPSAplicações petroquímicas e siderúrgicas com controle avançado de segurança
