HoneywellRA890G1229

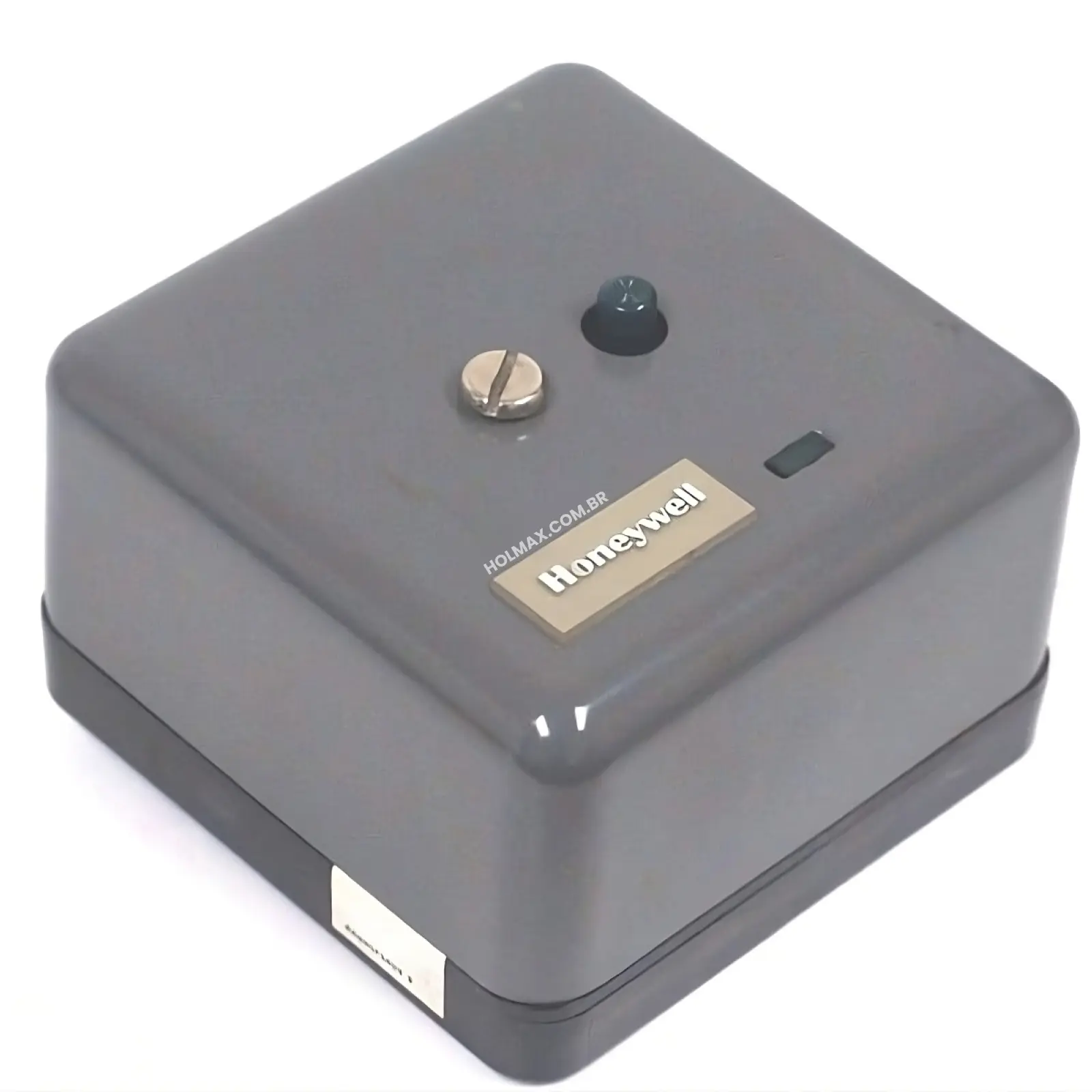

RA890G1229 - Protectorelay™ Honeywell - Controle Primário Industrial

Controle primário Honeywell RA890G Protectorelay™ para queimadores industriais e comerciais de gás, óleo ou combinado. Circuitos solid-state eliminam tempo de aquecimento. Supervisão UV exclusivamente com C7027, C7035 ou C7044. Aprovado FM; UL e CSA nos modelos de 120 V; certificado AGA. Safe start check. Bloqueio automático em falha de chama. Base Q270A (pedido separado). Existe versão aprovada para -40 °C.

Especificações Técnicas

Tensão de operação	Modelos de 120, 208, 220 ou 240 Vac, 50/60 Hz
Consumo (60 Hz)	9,5 W máx. / 3 W standby
Consumo (50 Hz)	10 W máx. / 4 W standby
Sensor compatível	C7027, C7035, C7044 (UV Minipeeper) — exclusivamente
Período de estabelecimento de chama	até 15 s (nominal)
Tempo de lockout (safety switch)	15 s nominal
Temperatura mínima aprovada	-29 °C nos modelos com safety switch de 15 s (existe versão aprovada para -40 °C)
Temperatura máxima (sem alarme)	46 °C (50 Hz) / 52 °C (60 Hz); modelos com contatos de alarme: 41 °C (50 Hz) / 46 °C (60 Hz)
Carga terminal 3 — motor queimador (120V)	5,2 A FL / 31,2 A LR
Carga terminal 4 — ignição (120V)	3,0 A
Carga terminal 4 — válvula principal (120V)	125 VA piloto
Contatos de alarme (opcionais)	SPDT isolados — 3,0 A a 24 Vac ou 75 VA piloto a 120 Vac
Aprovações	FM (22013); UL Listed (MP268/MCCZ) e CSA (LR1620) só nos modelos de 120 V; AGA Design Certified para -29 °C (20-6B)
Base de montagem	Q270A Universal (pedido separado)

Características

Circuitos solid-state — sem tempo de aquecimento e alta resistência a vibração

Safe start check: bloqueia partida se chama ou falha simulada presente

Bloqueio automático (safety switch lockout) em falha de ignição ou chama

Aprovado FM; UL e CSA nos modelos de 120 V; certificado AGA

Mínimo de -29 °C (safety switch de 15 s); existe versão aprovada para -40 °C

Jack de teste frontal para leitura do sinal de chama

Botão push-to-reset em invólucro resistente a poeira

Aplicações

Controle primário de queimadores industriais de gás, óleo ou combinadoSistemas de ignição intermitente com piloto intermitente para gásQueimadores de óleo com ignição interrompida ou intermitenteAplicações industriais que requerem aprovação FM em temperaturas extremas

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o RA890G1229?

Onde comprar o RA890G1229 no Brasil?

O RA890G1229 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Solicite seu orçamento pelo WhatsApp ou telefone.

Quais as aplicações do RA890G1229?
