HoneywellS7800A2142

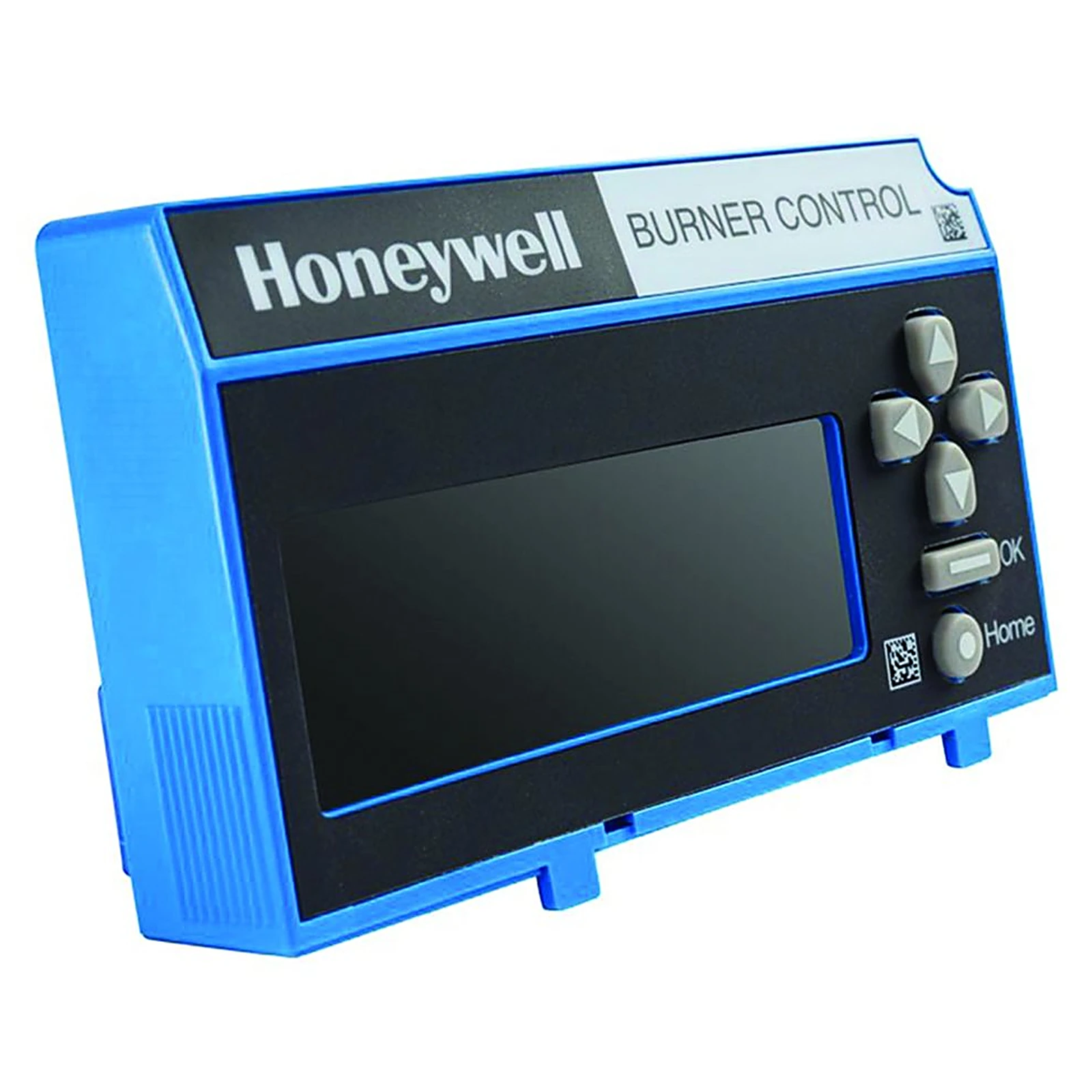

S7800A2142 - Módulo de Display de Teclado Honeywell 7800 SERIES (KDM)

Módulo de Display de Teclado (KDM) S7800A2142 para Módulos Relé Honeywell 7800 SERIES. Display de 40 caracteres (2×20 colunas) com anunciação de primeira falha, histórico de defeitos e reset remoto.

Especificações Técnicas

Tensão de alimentação	13 Vdc retificada em onda completa (+20% / -15%)
Consumo	7 W máx. / 2 VA máx.
Display	40 caracteres (2 linhas × 20 colunas)
Temperatura de operação	-40°C a +60°C (-40°F a +140°F)
Temperatura de armazenamento	-51°C a +66°C (-60°F a +150°F)
Umidade	85% UR contínua, sem condensação
Vibração	0,5G contínuo
Peso	124 g (4 oz)
Comprimento máx. de cabeamento	1.219 m (4.000 ft) para display

Características

Display de 2 linhas × 20 colunas para diagnóstico e status do queimador

Anunciação de primeira falha (First-Out) com mensagem de bloqueio

Histórico dos 6 últimos defeitos com ciclos, horas, código de falha e status

Exibição de intensidade do sinal de chama (0,0 a 5,0 Vdc)

Reset remoto e geração de relatórios de operação

Status em tempo real: STANDBY, PURGE, PILOT IGN, MAIN IGN, RUN, POSTPURGE

Contador de ciclos e horas totais de operação

Classificação NEMA 4 quando usado com cobertura 204718A ou 204718C

Aprovações: UL (MP268), CSA (LR9S329-3), Factory Mutual, IRI

Aplicações

Queimadores industriais a gás, óleo, carvão e combustíveis combinados com Módulo Relé Honeywell 7800 SERIESSistemas de supervisão e diagnóstico de combustão em campoPainéis de controle com anunciação local ou remota de status e falhasInstalações que exigem histórico de defeitos para manutenção preditiva

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o S7800A2142?

Onde comprar o S7800A2142 no Brasil?

O S7800A2142 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do S7800A2142?

Quais as especificações técnicas do S7800A2142?

Tensão de alimentação: 13 Vdc retificada em onda completa (+20% / -15%). Consumo: 7 W máx. / 2 VA máx.. Display: 40 caracteres (2 linhas × 20 colunas). Temperatura de operação: -40°C a +60°C (-40°F a +140°F). Temperatura de armazenamento: -51°C a +66°C (-60°F a +150°F). Umidade: 85% UR contínua, sem condensação. Vibração: 0,5G contínuo. Peso: 124 g (4 oz). Comprimento máx. de cabeamento: 1.219 m (4.000 ft) para display.

Solicite um Orçamento

Produto Honeywell original com certificação Honeywell Gold.

Resumo Técnico

Tensão de alimentação: 13 Vdc retificada em onda completa (+20% / -15%)

Consumo: 7 W máx. / 2 VA máx.

Display: 40 caracteres (2 linhas × 20 colunas)

Temperatura de operação: -40°C a +60°C (-40°F a +140°F)
