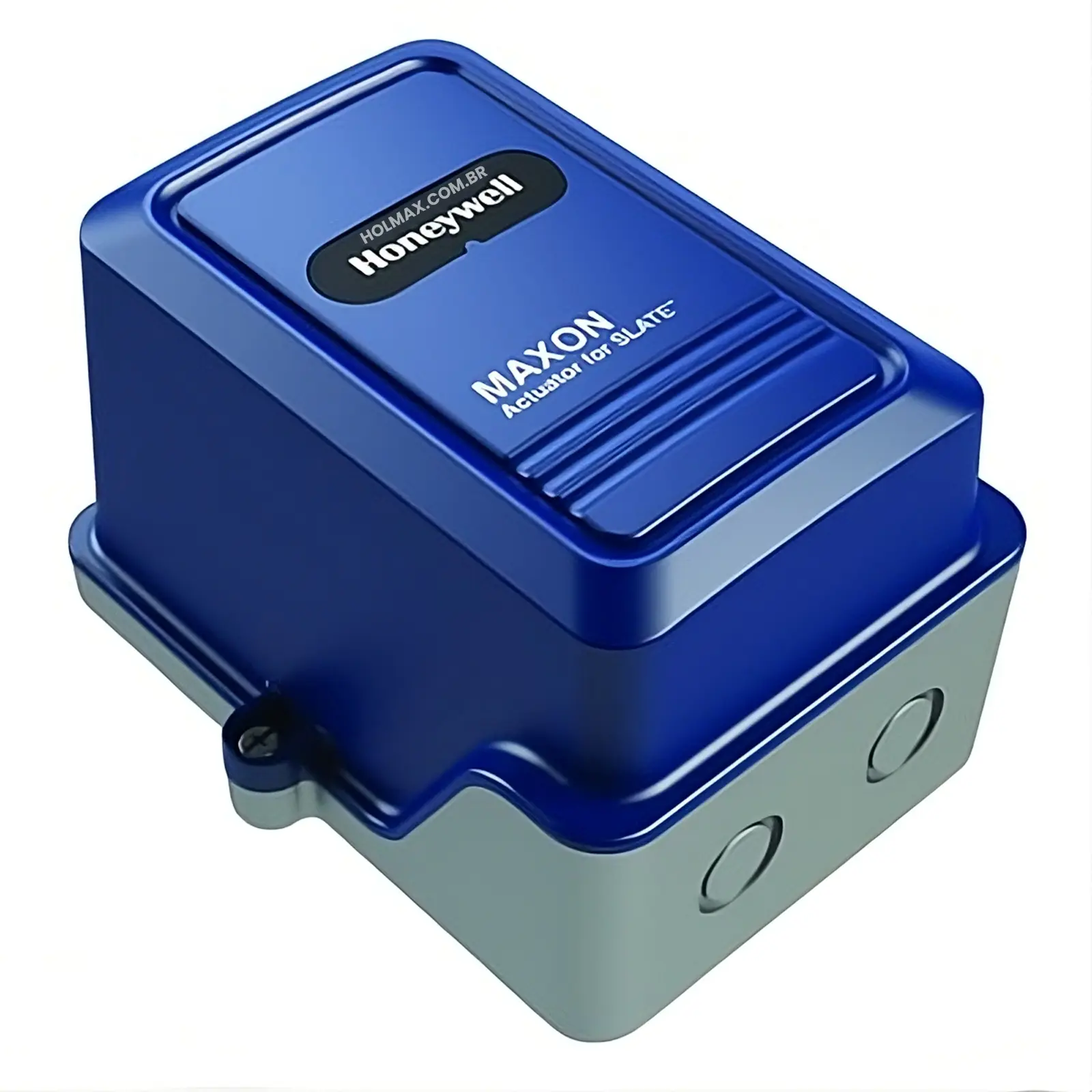

R8001M4150 — Atuador de Baixo Torque Industrial SLATE (NEMA 4, 150 in-lb, RS-485 Modbus)

Atuador de baixo torque da plataforma SLATE™, versão industrial com invólucro NEMA 4 e torque de 150 lb·pol (≈16,9 Nm). Alimentação 24 Vdc, comunicação RS-485 Modbus isolada com o módulo de relação ar/combustível R8001C6001, resolução de 0,1° (900 posições em 90°) e banda morta de ±0,1°. Percurso de 90° em até 15 s, ciclo de trabalho de 100% e operação de -40 °C a +70 °C, com sensor de temperatura e registro de dados. Monta em válvulas Maxon CV e Honeywell V51E e V5197A com kits Honeywell.

Especificações Técnicas

Plataforma	SLATE™
Modelo	R8001M4150
Torque	150 in-lb (≈16,9 Nm)
Invólucro	NEMA 4
Tensão de Alimentação	24VDC (+10% / -20%)
Consumo	25W
Comunicação	RS-485 Isolado, Protocolo Modbus
Resolução de Posição	0,1° (900 posições em 90°)
Banda Morta	±0,1°
Tempo de Acionamento Máximo	15s / 90°
Ciclo de Trabalho	100% (operação contínua)
Faixa de Temperatura	-40°C a +70°C
Sensor de Temperatura	Integrado com registro em tempo real
Aviso de falha	Sim
Registro de Dados	Integrado
Certificações	UL353, UL1998 (com R8001C6001), CE 2009/142/CE (EN 12067-2, EN 298), UKCA EN 298, EMC EN61000-6-1/2/3, FCC Part 15 Class A, EN55022 Class A
Rotação	1/4 de volta (90°), sentido reversível em campo
Eixo de saída	Chaveado de 1/2" com chaveta quadrada de 1/8"
Ligações elétricas	2 entradas para eletroduto de 1/2"
Dimensões	170 × 138 × 138 mm
Peso	1,4 kg
Temperatura de armazenamento	-40°C a +80°C
Kits de montagem	Válvulas Maxon CV (1/2"–2"): 50123928-001; Honeywell V51E (1-1/2"–2"): 50124386-001 + 32003396-001; V51E (2-1/2"–4"): 50124386-001 + 32003396-002; V5197A (3/4"–3"): 50124386-001

Características

Controle de posição em malha fechada com resolução de 0,1° (900 posições/90°)

Sentido de rotação (horário ou anti-horário) reversível em campo

Comunicação RS-485 Modbus isolada, comandado pelo módulo de relação ar/combustível R8001C6001

Sensor de temperatura integrado com registro de dados em tempo real

Ciclo de trabalho 100%: adequado para modulação contínua e posicionamento frequente

Invólucro NEMA 4

Relatórios de temperatura interna, diagnóstico e códigos de erro

Faixa de temperatura extrema: -40°C a +70°C para ambientes severos

Certificação UL1998 (software) quando usado com controlador R8001C6001

Conformidade EMC: EN61000-6-1/2/3 e FCC Part 15 Class A

Aplicações

Controle preciso de fluxos de ar e gás em sistemas de combustão SLATE™, com o módulo R8001C6001Montagem em válvulas Maxon CV (1/2"–2"), Honeywell V51E (1-1/2"–4") e V5197A (3/4"–3") com os kits de montagem HoneywellAmbientes de -40 °C a +70 °C que pedem invólucro NEMA 4

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o R8001M4150?

Onde comprar o R8001M4150 no Brasil?

O R8001M4150 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Solicite seu orçamento pelo WhatsApp ou telefone.

Quais as aplicações do R8001M4150?
