Honeywell - SlateR8001S9001

R8001S9001 - Sub-Base de Montagem em Trilho DIN SLATE™ Honeywell

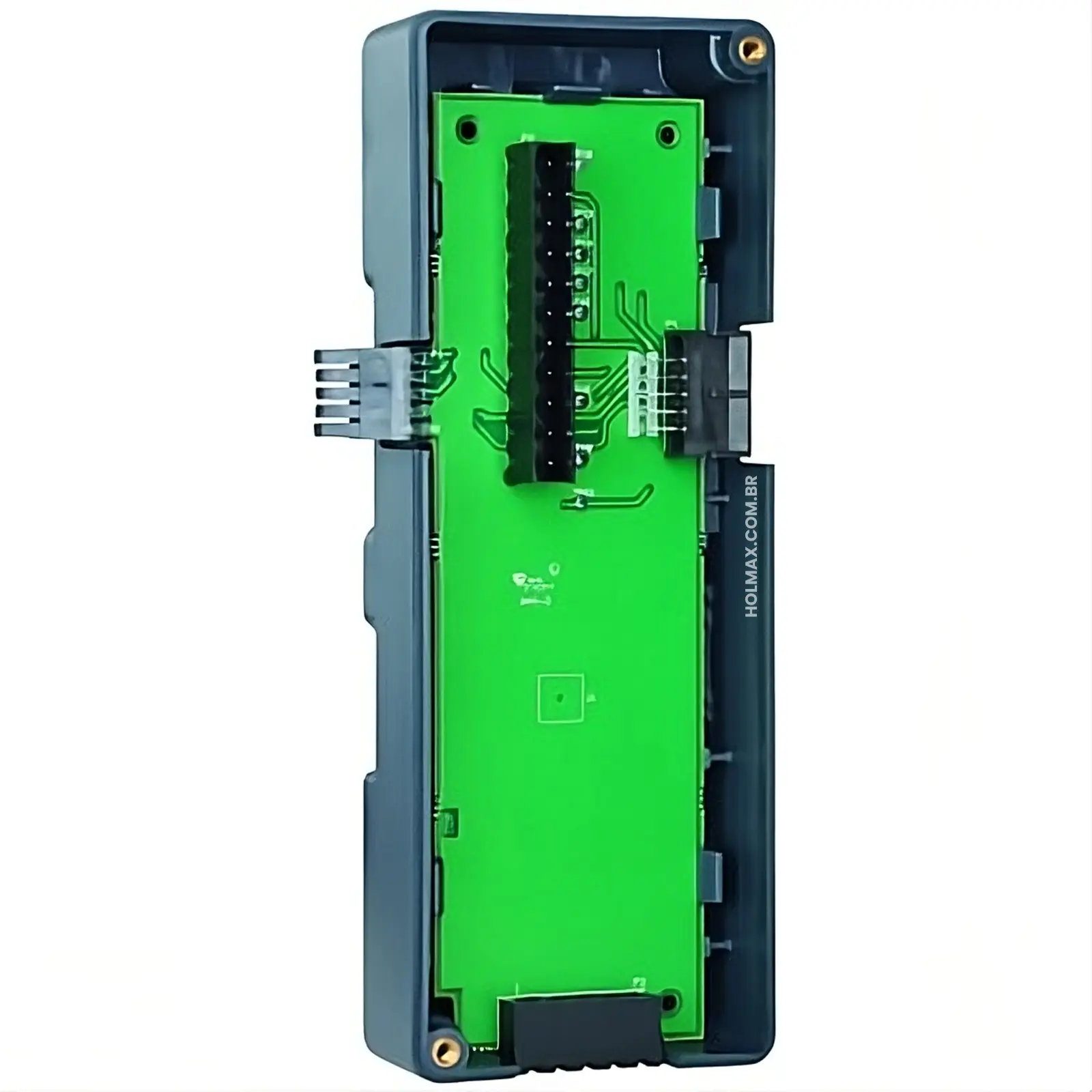

O R8001S9001 é a Sub-Base do sistema SLATE™ Honeywell: permite montar os módulos em trilho DIN dentro do painel e faz a conexão de barramento entre eles. Todos os módulos SLATE™ precisam dela, exceto o Módulo Base. A sub-base é travada no trilho e o módulo é encaixado e preso a ela por parafusos. Tem bornes para a alimentação de 18 V vinda da base, para o botão de reset remoto e para o barramento remoto RS-485 dos amplificadores de chama montados fora de posição.

Especificações Técnicas

Função	Montagem em trilho DIN e conexão de barramento dos módulos SLATE™
Alimentação	18 Vdc (±1 Vdc), vinda do Módulo Base
Carga total máxima	2,5 A (incluindo os módulos)
Bornes	1: 18 V; 2: terra 18 V; 3: reset remoto (só módulos de queimador e de limites); 4 e 5: barramento remoto RS-485 (B e A) para amplificadores de chama remotos
Temperatura de operação	-29°C a +66°C (-20°F a +150°F)
Temperatura de armazenamento/transporte	-40°C a +66°C (-40°F a +150°F)
Umidade	95% UR contínua, sem condensação
Vibração	0,5G
Dimensões	Ver Fig. 1 do datasheet
Peso	136 g (5 oz)
Aprovações	UL Listed, IRI Acceptable, FCC Part 15 Class A
Montagem	Trilho DIN, com trava
Componentes necessários	R8001A1001 (Base) e os demais módulos SLATE™
Opcional	Borne de 5 posições para amplificador remoto ou reset remoto (Phoenix Contact 1754504 ou equivalente)
Compatibilidade	Todos os módulos SLATE™ exceto o Módulo Base R8001A1001: R8001B2001, R8001C6001, R8001D4001, R8001L8001, R8001N7001, R8001U3001 e amplificadores de chama R8001S1051, R8001S1071, R8001V1031, R8001F1041, R8001F1091

Características

Montagem rápida em trilho DIN padrão, com mecanismo de trava

Faz a conexão de barramento entre todos os módulos SLATE™

Bornes para amplificadores de chama montados remotamente (barramento remoto RS-485)

Borne para botão de reset remoto (módulos de controle de queimador e de limites)

O módulo encaixa na sub-base e é preso com parafusos (fornecidos com o módulo)

Exigida por todos os módulos SLATE™, exceto o Módulo Base

Aplicações

Montagem de qualquer módulo funcional SLATE™ em painéis com trilho DINLigação de amplificadores de chama fora da posição ao lado do controle de queimador, pelo barramento remotoInstalação de botão de reset remoto para os módulos de controle de queimador e de limites
