Transformadores de Ignição
Transformadores e geradores de faísca de alta tensão para a ignição de queimadores industriais a gás e óleo: Honeywell ET400 e Q624A, Satronic ZT, Kromschröder TZI e Eclipse.
O transformador de ignição eleva a tensão da rede (110/120 V ou 220/240 V) a milhares de volts e produz a faísca que acende o piloto ou o queimador. Os modelos de um polo soltam a faísca entre o eletrodo e a massa e são usados em queimadores a gás; os de dois polos soltam a faísca entre dois eletrodos e servem a queimadores a óleo, gás e bicombustível. A Holmax fornece os modelos eletrônicos Honeywell ET401/ET402 e Satronic ZT 930/931/980, de regime intermitente, o gerador de faísca Q624A para pilotos a gás, os Kromschröder TZI e o Eclipse 10005352, estes dois últimos com versões que podem ficar ligadas 100% do tempo.
1-11 de 11
10005352 - Transformador de Ignição Eclipse — 220–240 Vac, 6.000 V, 100% ED
Transformador de ignição Eclipse (Honeywell) para alimentação de 220 a 240 V, com secundário de 6.000 V e 10 mA e regime de 100% de tempo ligado. O secundário é aterrado na ponta (end pole).
ZT900 - Transformador de ignição Satronic
Transformador de ignição Satronic (Honeywell) da série ZT 900. Para confirmar a alimentação e a tensão de saída, informe o código completo da plaqueta à nossa equipe.

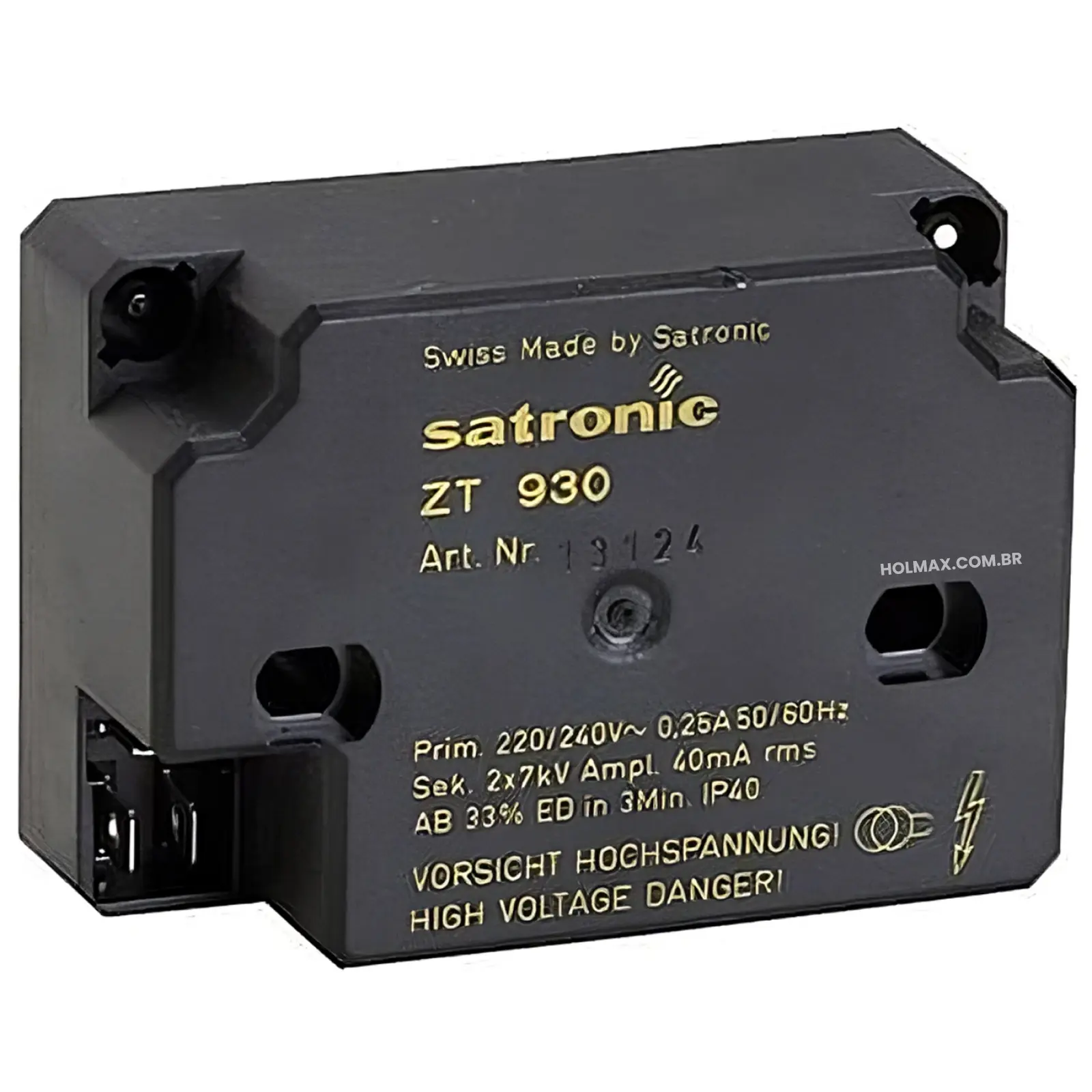

ZT930 - Transformador de Ignição Eletrônico Satronic — 220/240 Vac, 2 × 7 kV
O ZT 930 é um transformador de ignição eletrônico de dois polos (2 × 7 kV) da Satronic (Honeywell), para queimadores a óleo, gás e bicombustível de pequeno e médio porte. O conector de alimentação é compatível com o conector de 3 fios mais usado, e por isso ele substitui sem dificuldade os transformadores convencionais de encaixe.
ZT931 - Transformador de Ignição Eletrônico Satronic — 220/240 Vac, 1 × 14 kV
O ZT 931 é um transformador de ignição eletrônico de um polo (1 × 14 kV) da Satronic (Honeywell), para queimadores a gás com ventilador de qualquer potência; a faísca salta do eletrodo para a massa. Substitui sem dificuldade os transformadores convencionais de encaixe.
ZT980 - Transformador de Ignição Eletrônico Satronic — 220/240 Vac, 2 × 8 kV
O ZT 980 é um transformador de ignição eletrônico de dois polos (2 × 8 kV) da Satronic (Honeywell), para queimadores a óleo, gás e bicombustível. Tem baixo consumo e baixa corrente de partida, e o conector de alimentação é compatível com o conector de 3 fios mais usado.
ET401A - Transformador de Ignição Eletrônico Honeywell ET400 — 230 Vac, 1 × 14 kV
O ET401A é um transformador de ignição eletrônico de um polo (> 14 kV) da série ET400 da Honeywell, para queimadores a gás. A caixa e os furos de fixação permitem montá-lo sob a base de fiação da caixa de controle do queimador, e o cabo de alimentação de 3 fios já vem montado.
ET401A1 - Transformador de Ignição Eletrônico Honeywell ET400 — 110–120 Vac, 1 × 14 kV
O ET401A1 é um transformador de ignição eletrônico de um polo (14 kV de pico) da série ET400 da Honeywell, para queimadores a gás. A caixa e os furos de fixação permitem montá-lo sob a base de fiação da caixa de controle do queimador, e o cabo de alimentação de 3 fios já vem montado.
ET402A - Transformador de Ignição Eletrônico Honeywell ET400 — 230 Vac, 2 × 7 kV
O ET402A é um transformador de ignição eletrônico de dois polos (> 2 × 7 kV) da série ET400 da Honeywell, para queimadores a óleo, gás e bicombustível. A caixa e os furos de fixação permitem montá-lo sob a base de fiação da caixa de controle do queimador, e o cabo de alimentação de 3 fios já vem montado.
ET402A1 - Transformador de Ignição Eletrônico Honeywell ET400 — 110–120 Vac, 2 × 7 kV
O ET402A1 é um transformador de ignição eletrônico de dois polos (> 2 × 7 kV) da série ET400 da Honeywell, para queimadores a óleo, gás e bicombustível. A caixa e os furos de fixação permitem montá-lo sob a base de fiação da caixa de controle do queimador, e o cabo de alimentação de 3 fios já vem montado.

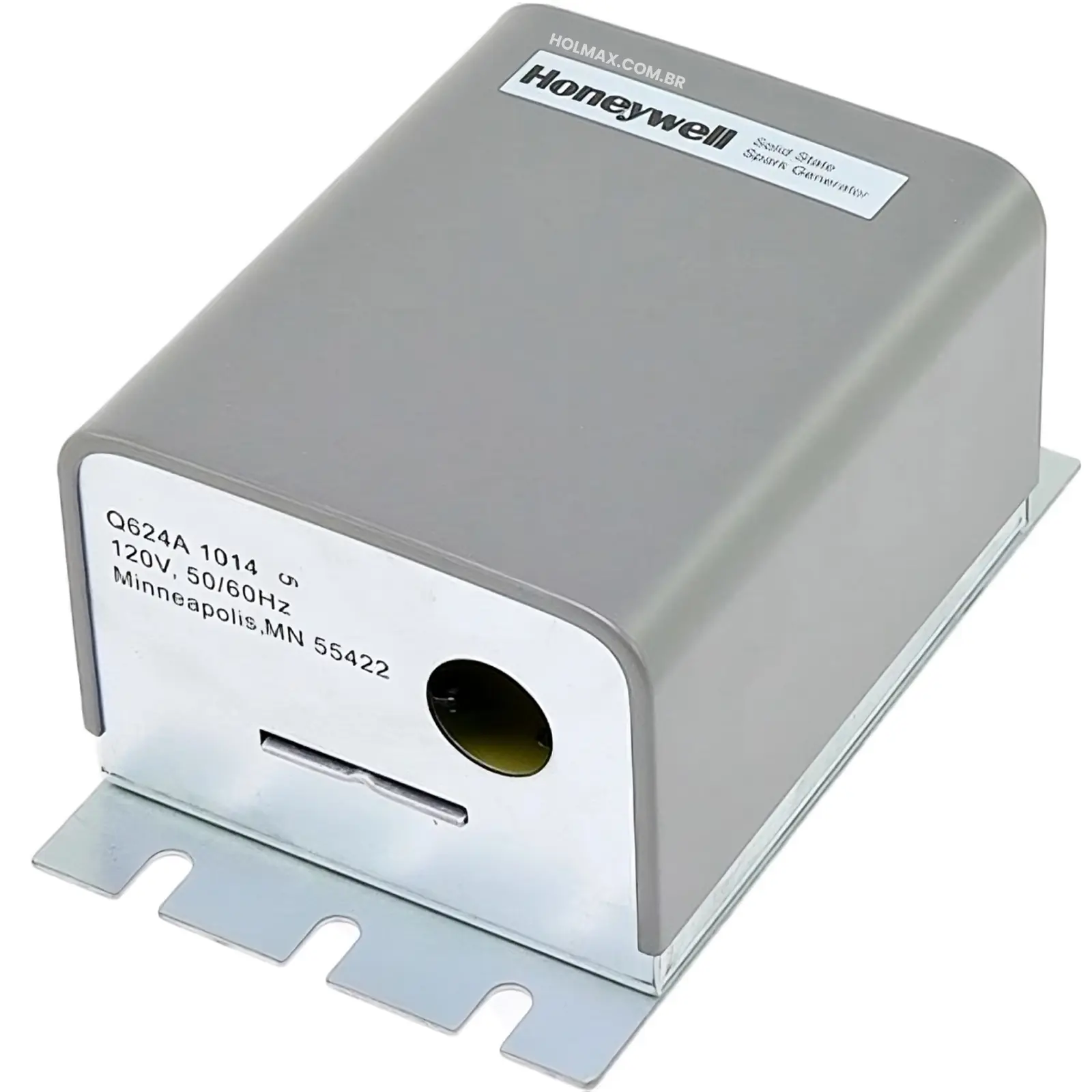

Q624A1014 - Gerador de Faísca (Transformador de Ignição) Honeywell — 120 Vac, 15 kV de pico
O Q624A é um gerador de faísca de estado sólido (transformador) da Honeywell para queimadores a gás comerciais e industriais. Acende pilotos a gás com distância de faísca de até 6 mm e ocupa o mesmo espaço de um transformador convencional, pesando bem menos (1,4 kg contra cerca de 3,9 kg). É indicado só para ignição interrompida e não é recomendado para acender óleo.

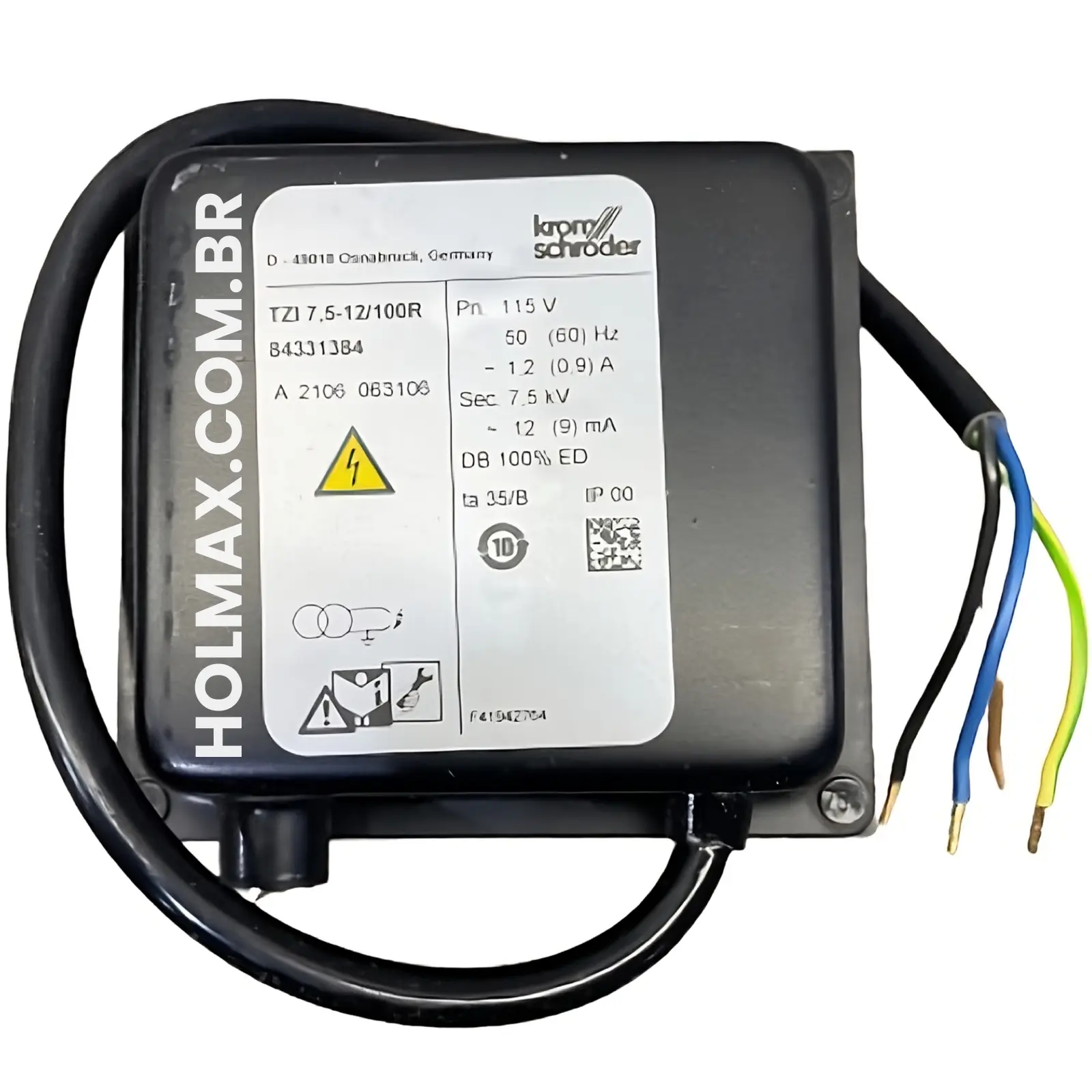

TZI 7,5-12/100R - Transformador de Ignição Kromschröder — 115 Vac, 7,5 kV, 100% ED
Os transformadores de ignição TZI e TGI da Kromschröder (Honeywell) fazem a ignição por faísca de alta tensão de queimadores a gás e de queimadores a óleo com ignição a gás ou direta. O TZI 7,5-12/100R fornece 7,5 kV e 12 mA com alimentação de 115 V e pode ficar ligado 100% do tempo. É a versão aberta (IP 00), feita para montar dentro de um painel.
Linhas de transformadores de ignição
| Linha | Saída | Uso principal | Guia técnico |
|---|---|---|---|
| ET401A / ET401A1 (Honeywell) | 1 × 14 kV; 33% ED em 3 min | Queimadores a gás; monta sob a base da caixa de controle; 230 V (A) ou 110–120 V (A1). | |
| ET402A / ET402A1 (Honeywell) | 2 × 7 kV; 33% ED em 3 min | Queimadores a óleo, gás e bicombustível; 230 V (A) ou 110–120 V (A1). | |
| ZT 930 / ZT 931 (Satronic) | 2 × 7 kV (930) ou 1 × 14 kV (931); 33% ED | ZT 930: óleo, gás e bicombustível de pequeno e médio porte. ZT 931: gás. Substituem transformadores convencionais de encaixe. | |
| ZT 980 (Satronic) | 2 × 8 kV; 20% ED em 3 min | Óleo, gás e bicombustível. | |
| Q624A (Honeywell) | 15 kV de pico; estado sólido | Ignição de piloto a gás com 7800 SERIES, RA890G, BC7000; só ignição interrompida; não recomendado para óleo. | |
| TZI (Kromschröder) | 5 a 7,5 kV; 20%, 33% ou 100% ED conforme o modelo | Gás e óleo com ignição a gás ou direta; versão aberta (IP 00), monta dentro do painel. | |
| Eclipse 10005352 | 6.000 V, 10 mA; 100% | Alimentação de 220–240 V, 92 VA. |
Como escolher: o que informar no orçamento
- Tensão de alimentação: 110/120 V ou 220/240 V.
- Um polo (faísca para a massa, típico de gás) ou dois polos (faísca entre dois eletrodos, típico de óleo e bicombustível).
- Tensão e corrente de saída pedidas pelo queimador.
- Regime: intermitente (ex.: 33% em 3 min) ou ignição longa (100%).
- Montagem: sob a caixa de controle, dentro do painel ou junto ao queimador.
- O código da plaqueta do transformador atual.
Não encontrou o código ou precisa de um substituto?
Envie o código da plaqueta pelo WhatsApp e a equipe técnica da Holmax confirma o modelo certo.
Perguntas frequentes
Para que serve o transformador de ignição?
Eleva a tensão da rede (110/120 V ou 220/240 V) a milhares de volts para gerar a faísca que acende o piloto ou o queimador.
Qual a diferença entre transformador de um polo e de dois polos?
No de um polo, a faísca salta do eletrodo para a massa do queimador, o arranjo típico de queimadores a gás. No de dois polos, a faísca salta entre dois eletrodos, o usual em queimadores a óleo e bicombustível.
O que significa "33% ED em 3 minutos"?
É o regime de trabalho: o transformador pode ficar ligado no máximo 60 s a cada 180 s. Para ignições longas, use um modelo de 100%, como o TZI .../100 ou o Eclipse 10005352.
O Q624A serve para queimador a óleo?
Não. O datasheet indica o Q624A para todos os tipos de ignição a gás, somente em ignição interrompida, e não o recomenda para acender óleo.
Como ler o código TZI 7,5-12/100R?
7,5 é a tensão de saída (7,5 kV), 12 é a corrente de saída (12 mA a 50 Hz), 100 é o regime (100% de tempo ligado) e R indica alimentação de 115 V; W indica 230 V.
O ZT 930 substitui um transformador convencional?
Sim. O datasheet informa que o conector de alimentação é compatível com o conector de 3 fios mais usado, e por isso a troca por um transformador convencional de encaixe é direta.
Os produtos são originais Honeywell?
Sim. A Holmax é distribuidora autorizada Honeywell Gold, com produtos originais e certificados.
