Tubos de Chama
Tubos de chama (discharge sleeves) originais Maxon para queimadores OVENPAK e VALUPAK e combustores Eclipse, encontrados pelo modelo e tamanho do queimador ou pelo código da peça.
O tubo de chama, que a Maxon chama de discharge sleeve (luva de descarga), é a peça na saída do queimador que envolve o cone de mistura: a chama se projeta além da ponta dele, e uma pequena folga em volta do cone deixa passar ar de combustão que resfria a parede do tubo. Nos queimadores Maxon OVENPAK, o código depende do tamanho do queimador (que define o diâmetro: 6", 8", 10" ou 12"), do comprimento (8" padrão ou 12" para maior velocidade) e do material: inox 310 para até 538 °C depois do queimador, liga RA330 de 538 a 816 °C, ou revestido de refratário para fornos com refratário. A Holmax fornece também as luvas do VALUPAK 150 e os combustores de liga dos queimadores Eclipse RatioMatic e ThermJet.
1-12 de 19
20716-1 - Tubo de chama Eclipse RatioMatic RM0200, liga, 361 mm
Combustor (tubo de chama) de liga original Eclipse, com 361 mm de comprimento e saída de 137,2 mm, para os queimadores Eclipse RatioMatic RM0200.

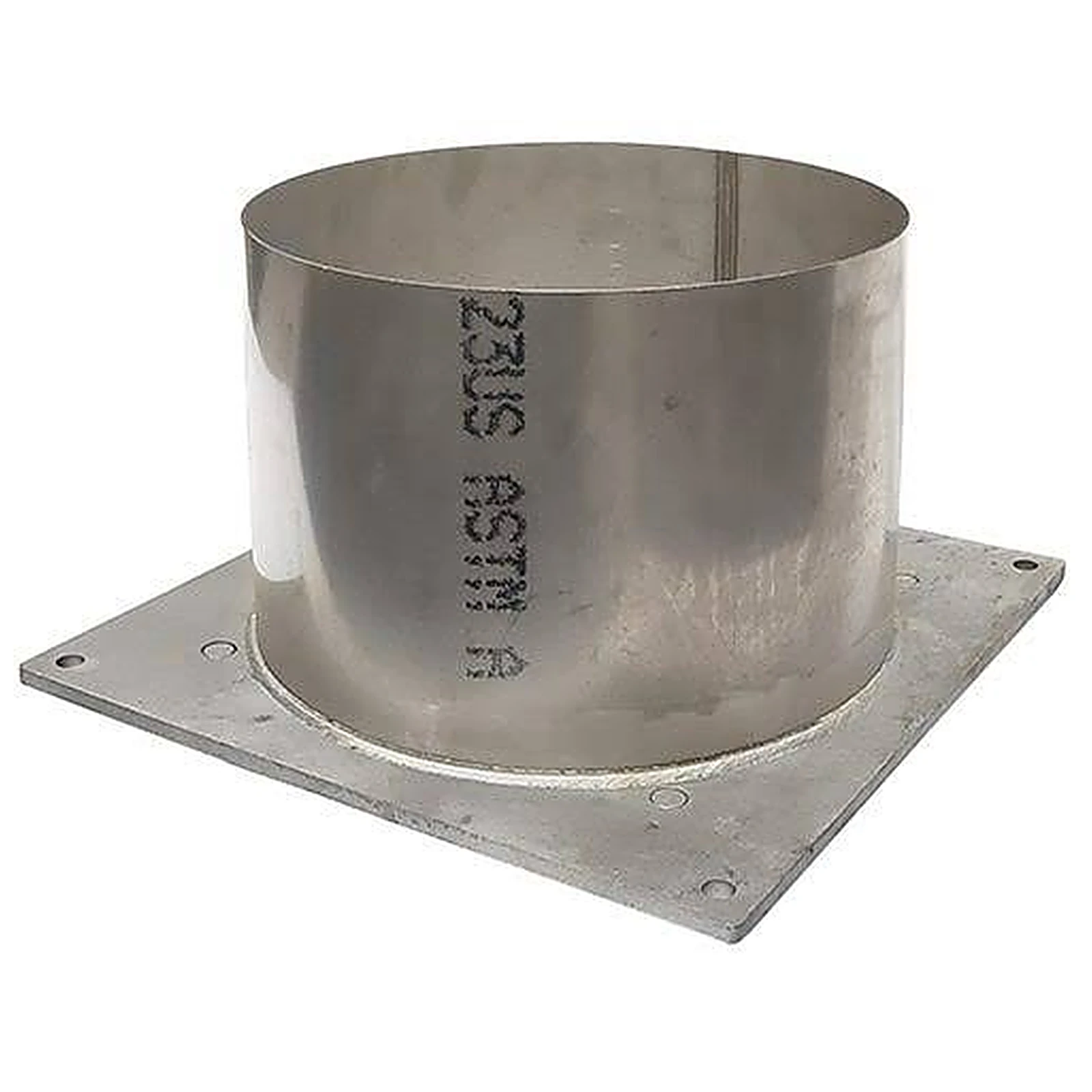

EC15214 - Tubo de chama Eclipse ThermJet tamanho 4, liga, 250,3 mm
Tubo de chama de liga original Eclipse, com 250,3 mm de comprimento e saída de 63,5 mm, para queimadores Eclipse ThermJet tamanho 4.

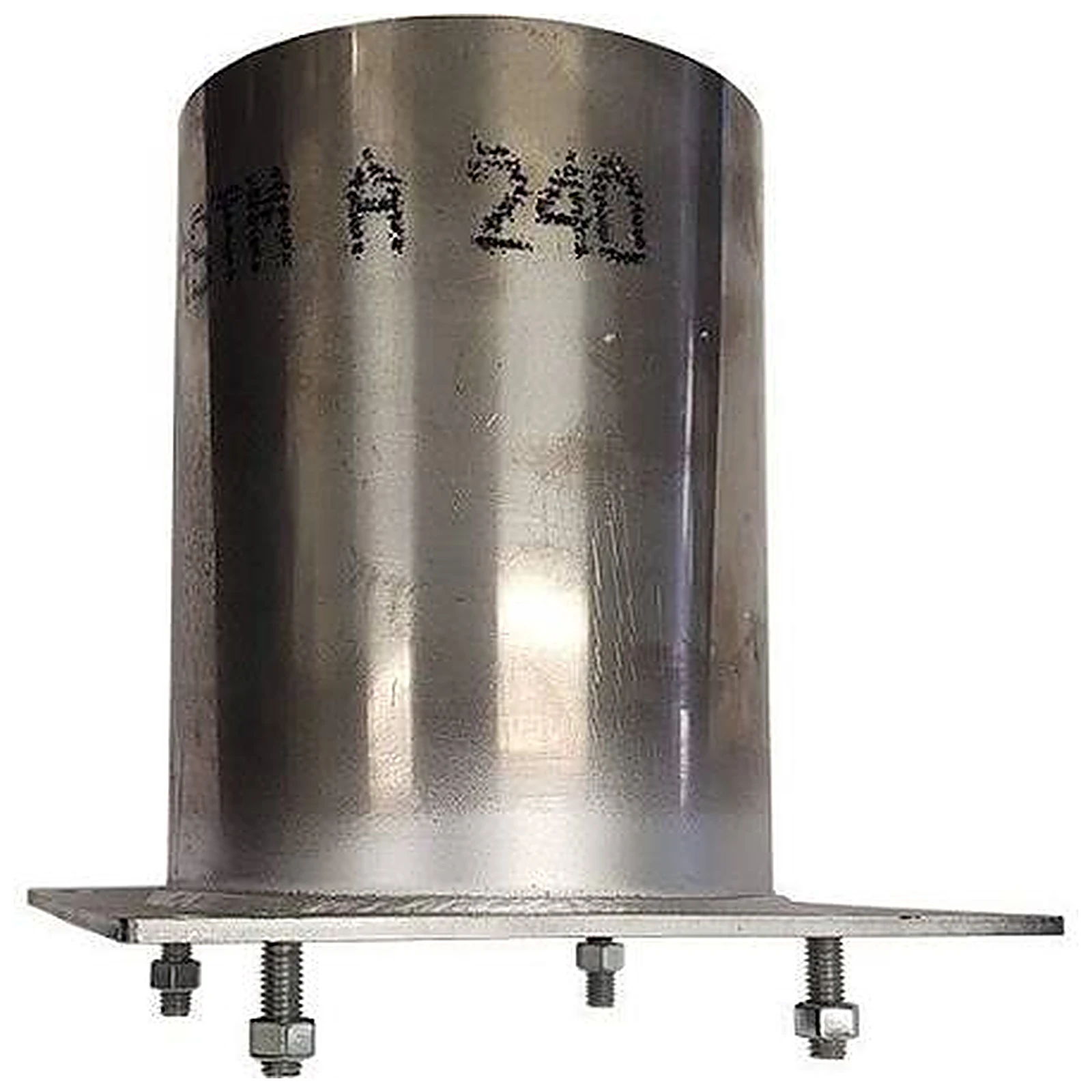

27020 - Tubo de chama Maxon OVENPAK 400 8" × 12", inox 310
Tubo de chama (discharge sleeve) original Maxon de 8" de diâmetro e 12" de comprimento, em aço inox 310, para os queimadores OVENPAK 400 nos tamanhos 415, 422M e EB3. O comprimento de 12" é indicado para maior velocidade; o padrão é 8".
27021 - Tubo de chama Maxon OVENPAK 400 10" × 12", inox 310
Tubo de chama (discharge sleeve) original Maxon de 10" de diâmetro e 12" de comprimento, em aço inox 310, para os queimadores OVENPAK 400 nos tamanhos 425, 432M, 435, 442M, EB4 e EB5. O comprimento de 12" é indicado para maior velocidade; o padrão é 8".

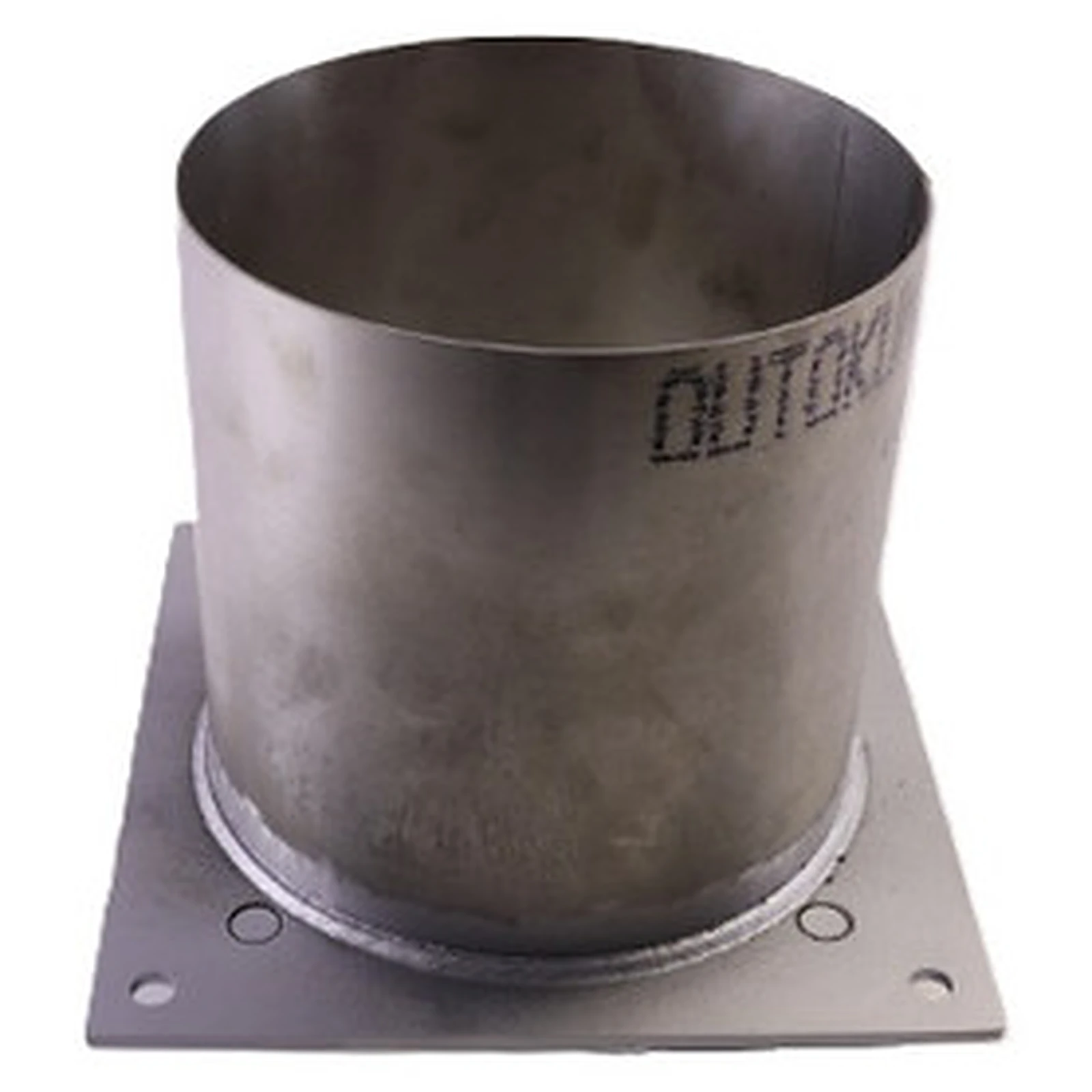

27022 - Tubo de chama Maxon OVENPAK 400 12" × 12", inox 310
Tubo de chama (discharge sleeve) original Maxon de 12" de diâmetro e 12" de comprimento, em aço inox 310, para os queimadores OVENPAK 400 nos tamanhos 445, 456M, 470M, 487M, EB6 e EB7. O comprimento de 12" é indicado para maior velocidade; o padrão é 8".
310363 - Tubo de chama Maxon VALUPAK 150, 200 mm
Tubo de chama (discharge sleeve) original Maxon com 200 mm de comprimento, para o queimador VALUPAK 150. O VALUPAK-II é oferecido com tubos de 150, 200, 300 ou 400 mm.
310998 - Tubo de chama Maxon VALUPAK 150, 300 mm
Tubo de chama (discharge sleeve) original Maxon com 300 mm de comprimento, para o queimador VALUPAK 150. O VALUPAK-II é oferecido com tubos de 150, 200, 300 ou 400 mm.
32730 - Tubo de chama Maxon OVENPAK 400 6" × 8", inox 310
Tubo de chama (discharge sleeve) original Maxon de 6" de diâmetro e 8" de comprimento, em aço inox 310, para os queimadores OVENPAK 400 nos tamanhos 405, 407M, 408, 408M, 412M, 413M, EB1 e EB2.
32731 - Tubo de chama Maxon OVENPAK 400 8" × 8", inox 310
Tubo de chama (discharge sleeve) original Maxon de 8" de diâmetro e 8" de comprimento, em aço inox 310, para os queimadores OVENPAK 400 nos tamanhos 415, 422M e EB3.
32732 - Tubo de chama Maxon OVENPAK 400 10" × 8", inox 310
Tubo de chama (discharge sleeve) original Maxon de 10" de diâmetro e 8" de comprimento, em aço inox 310, para os queimadores OVENPAK 400 nos tamanhos 425, 432M, 435, 442M, EB4 e EB5.
32733 - Tubo de chama Maxon OVENPAK 400 12" × 8", inox 310
Tubo de chama (discharge sleeve) original Maxon de 12" de diâmetro e 8" de comprimento, em aço inox 310, para os queimadores OVENPAK 400 nos tamanhos 445, 456M, 470M, 487M, EB6 e EB7.
34663 - Tubo de chama Maxon OVENPAK 400 12" × 8", RA330
Tubo de chama (discharge sleeve) original Maxon de 12" de diâmetro e 8" de comprimento, em liga RA330, para os queimadores OVENPAK 400 nos tamanhos 445, 456M, 470M, 487M, EB6 e EB7. A liga RA330 é a opção para temperaturas acima de 538 °C depois do queimador.
Tubos de chama por queimador
| Queimador | Diâmetro | Códigos | Guia técnico |
|---|---|---|---|
| OVENPAK 400: 405 a 413M, EB1, EB2 | 6" | 32730 (inox 310, 8") | |
| OVENPAK 400: 415, 422M, EB3 | 8" | 32731 (inox 310, 8"), 27020 (inox 310, 12"), 38292 (refratário, 8") | |
| OVENPAK 400: 425 a 442M, EB4, EB5 | 10" | 32732 (inox 310, 8"), 27021 (inox 310, 12"), 38293 (refratário, 8") | |
| OVENPAK 400: 445 a 487M, EB6, EB7 | 12" | 32733 (inox 310, 8"), 27022 (inox 310, 12"), 34663 (RA330, 8"), 47360 (RA330, 12") | |
| OVENPAK II: 415, EB3 | 8" | 53926 (inox 310) | |
| OVENPAK II: 425, 435, EB4, EB5 | 10" | 53927 (inox 310) | |
| OVENPAK II: 445 a 487, EB6, EB7 | 12" | 53928 (inox 310), 40780 (RA330) | |
| VALUPAK 150 | — | 310363 (200 mm), 310998 (300 mm) | |
| Eclipse RatioMatic RM0200 | — | 20716-1 (liga, 361 mm) | |
| Eclipse ThermJet tamanho 4 | — | EC15214 (liga, 250,3 mm) |
Como escolher: o que informar no orçamento
- Modelo e tamanho do queimador (ex.: OVENPAK 415, EB3): definem o diâmetro.
- Versão do queimador: OVENPAK 400 ou OVENPAK II, que têm códigos diferentes.
- Comprimento: 8" é o padrão; 12" para maior velocidade (pode aumentar o ruído, principalmente com propano).
- Temperatura depois do queimador: até 538 °C, inox 310; de 538 a 816 °C, RA330.
- Forno com revestimento refratário: tubo revestido de refratário.
- O código gravado na peça ou a plaqueta do queimador.
Não encontrou o código ou precisa de um substituto?
Envie o código da plaqueta pelo WhatsApp e a equipe técnica da Holmax confirma o modelo certo.
Perguntas frequentes
Para que serve o tubo de chama do queimador?
Envolve o cone de mistura na saída do queimador e conduz a chama para dentro do forno. Uma pequena folga em volta do cone deixa passar ar de combustão, que resfria a parede do tubo.
Qual a diferença entre o tubo de 8" e o de 12"?
O de 8" é o padrão. O de 12" é indicado para maior velocidade, e o manual da Maxon avisa que ele pode aumentar o ruído, principalmente queimando propano.
Quando usar o tubo de chama de RA330?
Quando a temperatura depois do queimador passa de 538 °C, até 816 °C. Até 538 °C, o padrão é o inox 310.
O que é o tubo de chama revestido de refratário?
É a versão para fornos com revestimento refratário: o metal do tubo fica todo coberto pelo isolamento.
Como encontro o tubo de chama do meu OVENPAK?
Pelo tamanho do queimador, que define o diâmetro. Exemplo: o OVENPAK 425 usa o tubo de 10": 32732 (8", inox 310), 27021 (12", inox 310) ou 38293 (revestido de refratário).
Os tubos do OVENPAK 400 servem no OVENPAK II?
O OVENPAK II tem códigos próprios: 53926, 53927 e 53928 em inox 310 e 40780 em RA330. Informe o modelo do queimador para confirmarmos.
Como instalar o tubo de chama?
O furo na parede do forno deve ser cerca de 25 mm maior que o tubo, para dar espaço à dilatação, e a ponta do tubo deve ficar rente à parede interna ou passar dela.
Os tubos de chama são originais?
Sim. São peças originais Maxon e Eclipse, marcas da Honeywell.
