Honeywell150S8121-AA11-G2A0200

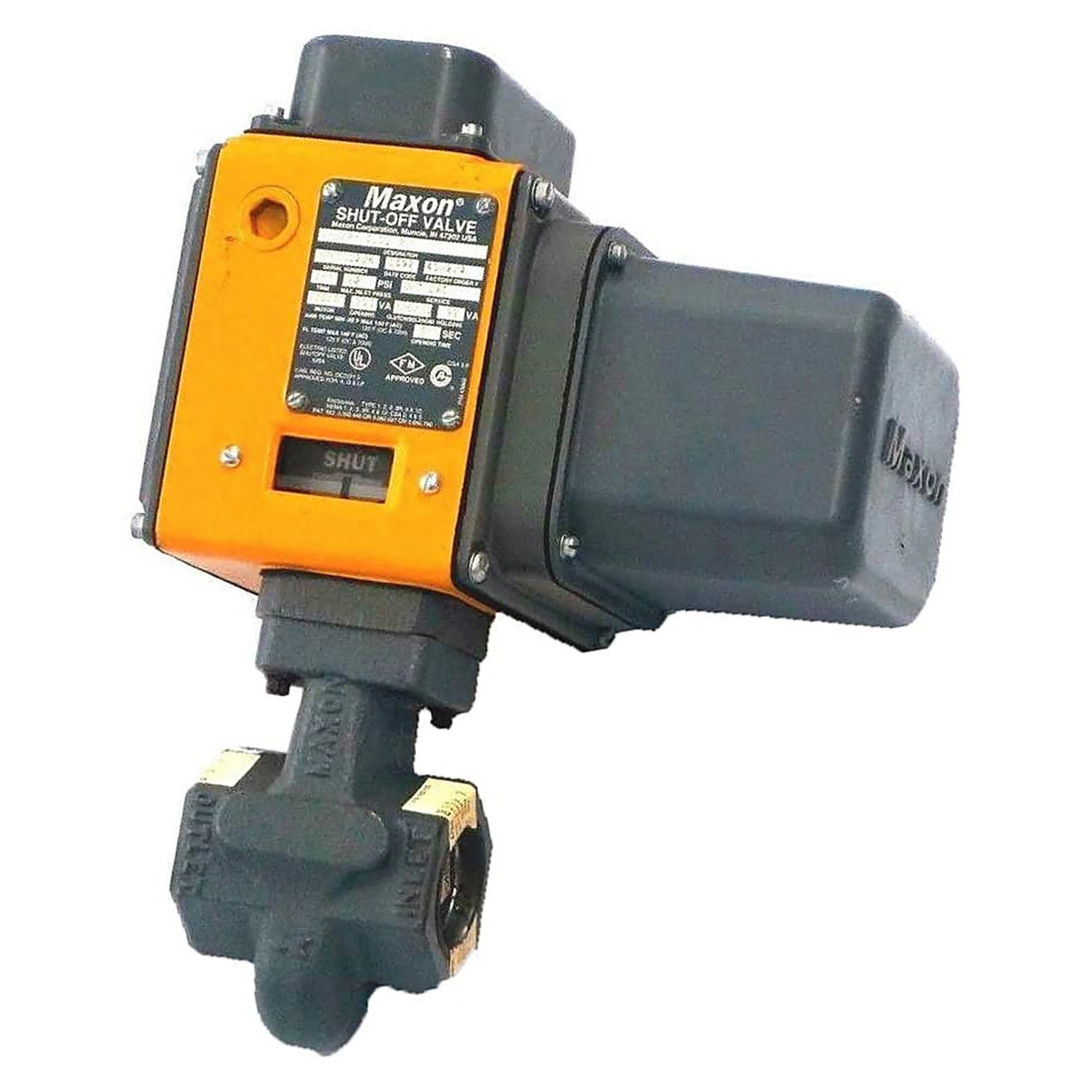

150S8121-AA11-G2A0200 — Válvula de Ventilação Pneumática Maxon Series 8000 (DN 40, NA, Uso Geral)

Com corpo em Ferro Fundido (ASTM A126 Classe B) e Pacote 1 - Sede Inox 400, Disco Ferro Dúctil, Seguidor PEEK, a 150S8121-AA11-G2A0200 (MAXON Series 8000) é uma válvula de ventilação pneumática de DN 40 (1-1/2"). Conexão NPT Rosqueada, vedação Buna-N, solenoide 24 Vdc e MOPD de 13 bar; Normalmente Aberta (Vent). As chaves de posição confirmam eletricamente o estado aberto/fechado da válvula.

Especificações Técnicas

Tipo	Valvula de Bloqueio Pneumatica
Serie	MAXON Series 8000
Tamanho	DN 40 (1-1/2")
Pressao de Operacao	Alta Pressao
Posicao Normal	Normalmente Aberta (Vent)
Classificacao de Area	Uso Geral (General Purpose)
MOPD	13 bar
Kv	46 m3/h
Conexao	NPT Rosqueada
Vedacao do Corpo	Buna-N
Material do Corpo	Ferro Fundido (ASTM A126 Classe B)
Acabamento Interno	Pacote 1 - Sede Inox 400, Disco Ferro Dúctil, Seguidor PEEK
Tensao do Solenoide	24 Vdc
Chaves de Posicao	VOS2/VCS2 - V7
Estanqueidade	FCI 70-2 Classe VI (metal-metal)
Temperatura Ambiente	-50 C a 60 C
Temperatura do Gas	-50 C a 100 C
Tempo de Fechamento	< 1 segundo
SIL	SIL 3 (IEC 61508)
Certificacoes	FM 7400/3600, CSA, CE, IECEx, INMETRO

Características

Posição normal: Normalmente Aberta (Vent) — DN 40 (1-1/2"), conexão NPT Rosqueada

Solenoide 24 Vdc; chaves de posição VOS2/VCS2 - V7

MOPD de 13 bar (Kv 46 m3/h); fechamento em < 1 segundo

Válvula de ventilação pneumática: o ar de instrumentação a mantém fechada e a mola a abre ao faltar sinal, ventilando o trecho

Atuador rotacionável em incrementos de 90° e substituível em campo

Solenoide, exaustão rápida e chaves de posição montados internamente, protegidos do ambiente

Corpo em Ferro Fundido (ASTM A126 Classe B); Pacote 1 - Sede Inox 400, Disco Ferro Dúctil, Seguidor PEEK

Compatível com o teste de curso parcial MAXON PSCheck, sem parar a linha

Vedação do corpo em Buna-N; estanqueidade FCI 70-2 Classe VI (metal-metal)

Certificações: FM 7400/3600, CSA, CE, IECEx, INMETRO

Aplicações

Empregada em queimadores industriais de médio porte, a 150S8121-AA11-G2A0200 de DN 40 (1-1/2") é a válvula de ventilação (vent) em arranjos de bloqueio duplo e purga (double block and bleed) do trem de gás: ventila à atmosfera o trecho entre os dois bloqueios durante as paradas do queimador. Acionada pneumaticamente (ar de instrumentação com retorno por mola) e mantém vedação metal-metal (FCI 70-2 Classe VI (metal-metal)). É uma válvula Maxon de alto desempenho para sistemas críticos de segurança de combustão.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o 150S8121-AA11-G2A0200?

Onde comprar o 150S8121-AA11-G2A0200 no Brasil?

O 150S8121-AA11-G2A0200 pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do 150S8121-AA11-G2A0200?

Quais as especificações técnicas do 150S8121-AA11-G2A0200?

Tipo: Valvula de Bloqueio Pneumatica. Serie: MAXON Series 8000. Tamanho: DN 40 (1-1/2"). Pressao de Operacao: Alta Pressao. Posicao Normal: Normalmente Aberta (Vent). Classificacao de Area: Uso Geral (General Purpose). MOPD: 13 bar. Kv: 46 m3/h. Conexao: NPT Rosqueada. Vedacao do Corpo: Buna-N. Material do Corpo: Ferro Fundido (ASTM A126 Classe B). Acabamento Interno: Pacote 1 - Sede Inox 400, Disco Ferro Dúctil, Seguidor PEEK. Tensao do Solenoide: 24 Vdc. Chaves de Posicao: VOS2/VCS2 - V7. Estanqueidade: FCI 70-2 Classe VI (metal-metal). Temperatura Ambiente: -50 C a 60 C. Temperatura do Gas: -50 C a 100 C. Tempo de Fechamento: < 1 segundo. SIL: SIL 3 (IEC 61508). Certificacoes: FM 7400/3600, CSA, CE, IECEx, INMETRO.
