Honeywell - IFMU2-1010S-PF

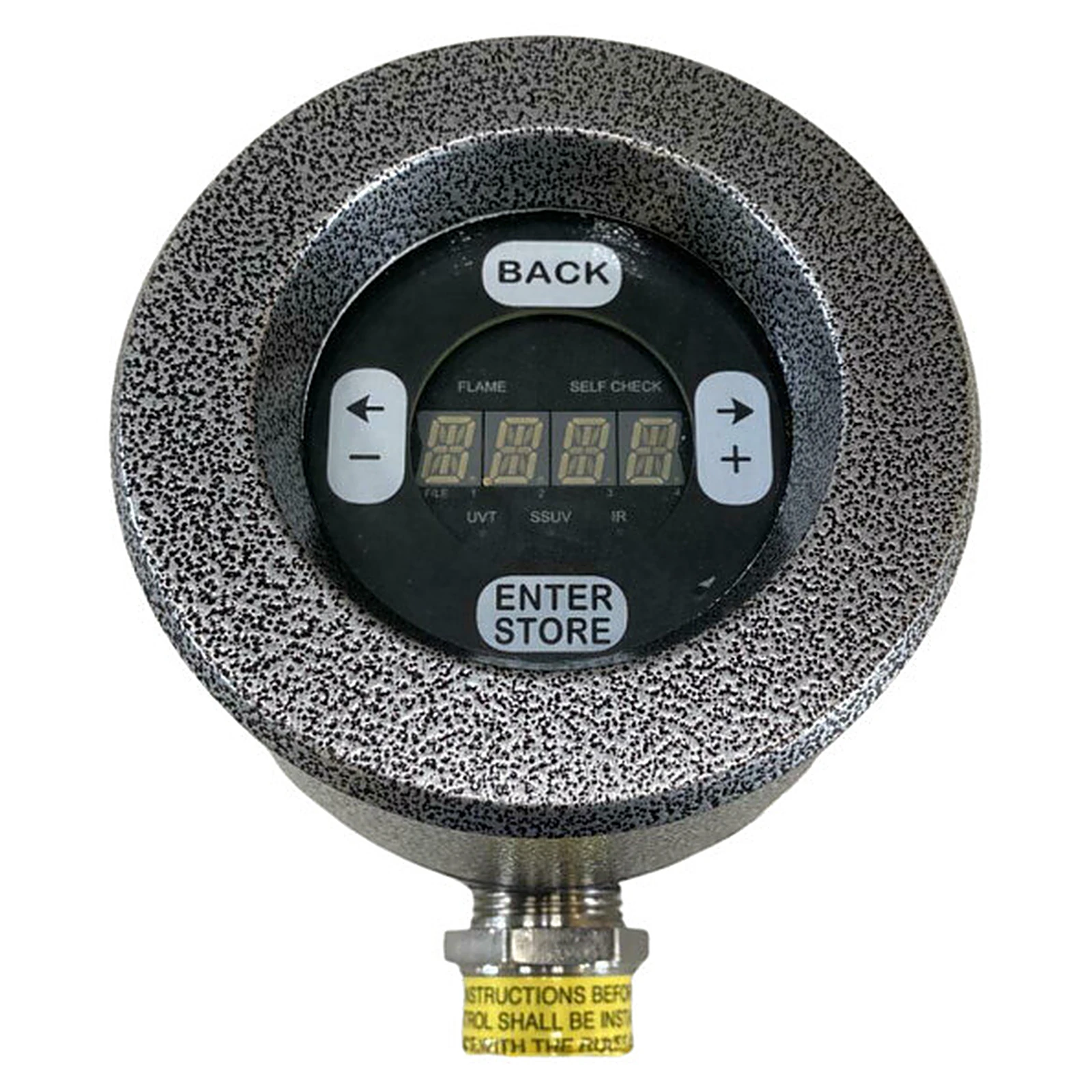

U2-1010S-PF - Fotocélula / Detector de Chama Triplo UV/IR/UVSS All-in-One À Prova de Explosão Honeywell (Div. 1)

Fotocélula / detector de chama U2-1010S-PF. Versão à prova de explosão do detector tríplice topo de linha, o U2-1010S-PF leva os três sensores — UV (UVTron, 210 nm), IR (1400 nm) e UVSS (310 nm) — e o processador de sinal integrados num corpo certificado para Classe I Divisão 1 / Zona 1 (Ex-d), com conexão em tubo (Pipe Fit) por cabo pigtail e rosca 3/4" NPT. É a escolha para áreas classificadas de refinarias e petroquímicas que precisam da cobertura total de combustíveis (do gás ao carvão) da configuração UV+IR+UVSS. Mantém tudo que define a série U2: Modbus RTU RS485, saída analógica 0–20/4–20 mA, FFRT de 1/2/3 s, autodiagnóstico a cada segundo, IP66 e sensores ajustáveis individualmente. Há variantes de pigtail estendido (15 m e 30 m) para posicionar a eletrônica longe da zona quente.

Especificações Técnicas

Tipo	Triplo: UV (UVTron) + IR + UVSS — All-in-One, À Prova de Explosão
Combustíveis	Todos os combustíveis (gás, GLP, óleo leve, óleo pesado, carvão)
Alimentação	22 a 26 VDC, 120 mA máx. (~3,5 W)
Comunicação	RS485 Modbus RTU de 2 fios
Saída Analógica	Selecionável: 0-20 mA ou 4-20 mA (carga máx. 500 Ω)
Contato do Relé	1 A, 30 VDC resistivo
Conexão ao Processo	3/4" NPT (pigtail)
Conexão Elétrica	Cabo pigtail (Div. 1 / Zona 1, Ex-d)
Temperatura de Operação	-40 °C a +70 °C
Proteção	IP66
Contrapressão Máxima	500 PSI (35 kg/cm²)
FFRT (Tempo de Resposta a Falha)	1, 2 ou 3 s (selecionável)
Peso	2,8 kg
Certificações	CSA Cl.I Div.1 ABCD; FM; CE (BS EN298); NCC/Inmetro; IECEx; ATEX (Ex-d)

Características

Invólucro à prova de explosão (Ex-d) — Classe I Divisão 1 / Zona 1 (ATEX, IECEx, FM, CSA)

Três sensores UV (UVTron 210 nm) + IR (1400 nm) + UVSS (310 nm) para todos os combustíveis

Conexão em tubo (Pipe Fit) por pigtail, rosca 3/4" NPT

Variantes de pigtail estendido: 15 m (-PF-050) e 30 m (-PF-100)

Modbus RTU RS485; saída analógica 0–20/4–20 mA; FFRT selecionável 1/2/3 s

Autodiagnóstico a cada 1 s; IP66; processador integrado com ajuste independente de cada sensor

Aplicações

Áreas classificadas Divisão 1 / Zona 1 (refinarias, petroquímicas, plantas de gás) que exigem cobertura total de combustíveis com detector à prova de explosão.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o U2-1010S-PF?

Onde comprar o U2-1010S-PF no Brasil?

O U2-1010S-PF pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do U2-1010S-PF?

Áreas classificadas Divisão 1 / Zona 1 (refinarias, petroquímicas, plantas de gás) que exigem cobertura total de combustíveis com detector à prova de explosão.

Quais as especificações técnicas do U2-1010S-PF?

Tipo: Triplo: UV (UVTron) + IR + UVSS — All-in-One, À Prova de Explosão. Combustíveis: Todos os combustíveis (gás, GLP, óleo leve, óleo pesado, carvão). Alimentação: 22 a 26 VDC, 120 mA máx. (~3,5 W). Comunicação: RS485 Modbus RTU de 2 fios. Saída Analógica: Selecionável: 0-20 mA ou 4-20 mA (carga máx. 500 Ω). Contato do Relé: 1 A, 30 VDC resistivo. Conexão ao Processo: 3/4" NPT (pigtail). Conexão Elétrica: Cabo pigtail (Div. 1 / Zona 1, Ex-d). Temperatura de Operação: -40 °C a +70 °C. Proteção: IP66. Contrapressão Máxima: 500 PSI (35 kg/cm²). FFRT (Tempo de Resposta a Falha): 1, 2 ou 3 s (selecionável). Peso: 2,8 kg. Certificações: CSA Cl.I Div.1 ABCD; FM; CE (BS EN298); NCC/Inmetro; IECEx; ATEX (Ex-d).
