Honeywell - IFMU2-1016S-PF

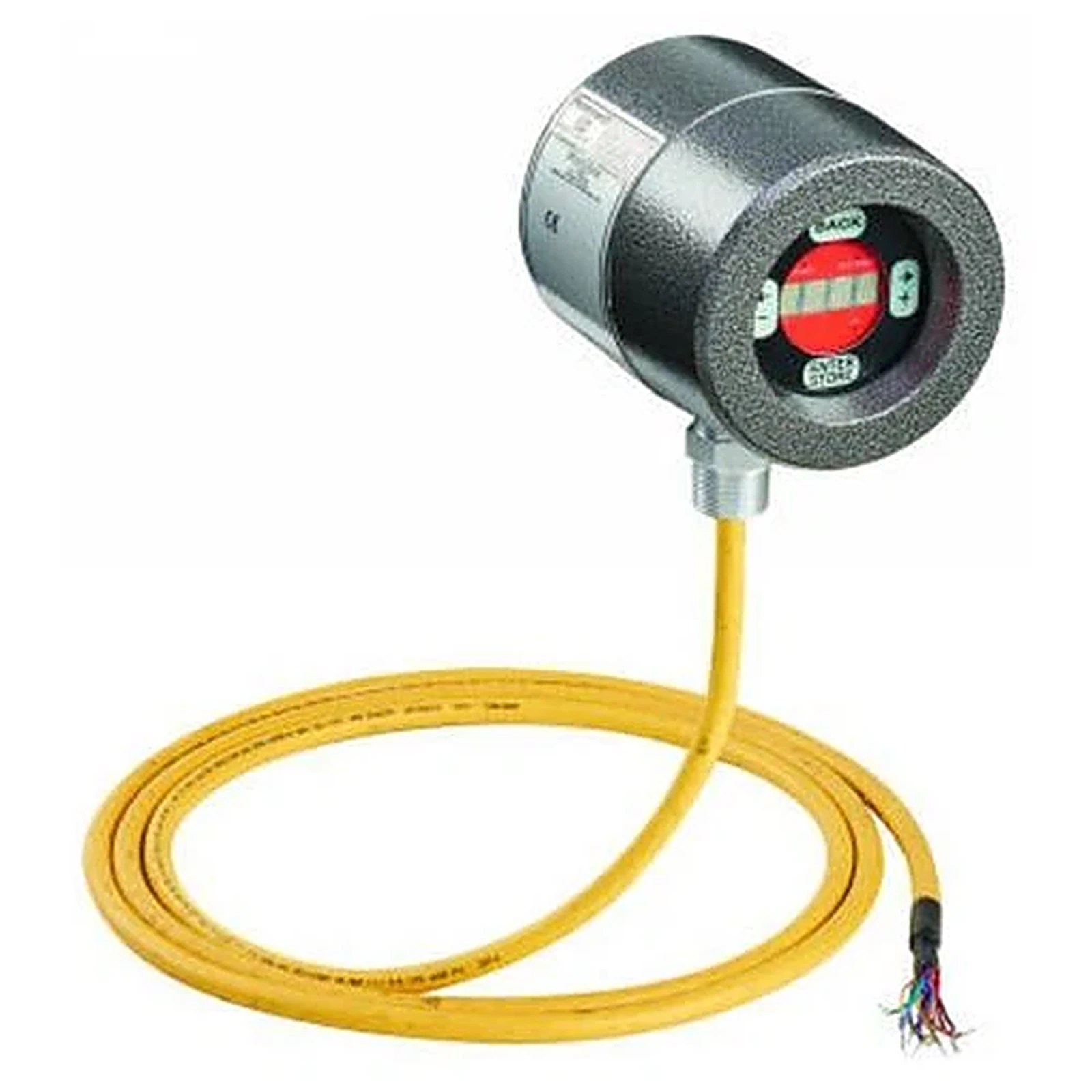

U2-1016S-PF - Fotocélula / Detector de Chama UV (UVTron) All-in-One À Prova de Explosão Honeywell (Div. 1)

Fotocélula / detector de chama U2-1016S-PF. O U2-1016S-PF é a versão de sensor único da série U2: usa apenas o sensor UV (UVTron, pico em 210 nm), otimizado para as chamas ricas em ultravioleta de gás natural, GLP e óleos leves. É um all-in-one com processador integrado, num invólucro à prova de explosão para Classe I Divisão 1 / Zona 1 (Ex-d), com conexão em tubo por pigtail e rosca 3/4" NPT. Por dispensar os sensores de IR e UVSS, é a opção mais direta e econômica quando a planta queima apenas gás ou óleo leve em área classificada. Traz os mesmos recursos da plataforma: Modbus RTU RS485, saída analógica 0–20/4–20 mA, relés de chama e autodiagnóstico, FFRT selecionável (1/2/3 s), autodiagnóstico a cada segundo, IP66 e alimentação 24 VDC SELV.

Especificações Técnicas

Tipo	UV (UVTron) — All-in-One, À Prova de Explosão
Combustíveis	Gás e Óleos Leves
Alimentação	22 a 26 VDC, 120 mA máx. (~3,5 W)
Comunicação	RS485 Modbus RTU de 2 fios
Saída Analógica	Selecionável: 0-20 mA ou 4-20 mA (carga máx. 500 Ω)
Contato do Relé	1 A, 30 VDC resistivo
Conexão ao Processo	3/4" NPT (pigtail)
Conexão Elétrica	Cabo pigtail (Div. 1 / Zona 1, Ex-d)
Temperatura de Operação	-40 °C a +70 °C
Proteção	IP66
Contrapressão Máxima	500 PSI (35 kg/cm²)
FFRT (Tempo de Resposta a Falha)	1, 2 ou 3 s (selecionável)
Peso	2,8 kg
Certificações	CSA Cl.I Div.1 ABCD; FM; CE (BS EN298); NCC/Inmetro; IECEx; ATEX (Ex-d)

Características

Sensor único UV (UVTron, pico 210 nm) — otimizado para gás natural, GLP e óleos leves

Configuração mais direta e econômica da série U2 para combustíveis limpos em área classificada

Invólucro à prova de explosão (Ex-d) — Classe I Divisão 1 / Zona 1

Conexão em tubo (Pipe Fit) por pigtail, rosca 3/4" NPT

Processador integrado; Modbus RTU RS485; saída analógica 0–20/4–20 mA

FFRT 1/2/3 s; autodiagnóstico a cada 1 s; IP66; alimentação 24 VDC SELV

Aplicações

Queimadores a gás natural, GLP e óleos leves em áreas classificadas Divisão 1 / Zona 1 — quando basta a detecção UV e se busca a solução mais enxuta.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o U2-1016S-PF?

Onde comprar o U2-1016S-PF no Brasil?

O U2-1016S-PF pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do U2-1016S-PF?

Queimadores a gás natural, GLP e óleos leves em áreas classificadas Divisão 1 / Zona 1 — quando basta a detecção UV e se busca a solução mais enxuta.

Quais as especificações técnicas do U2-1016S-PF?

Tipo: UV (UVTron) — All-in-One, À Prova de Explosão. Combustíveis: Gás e Óleos Leves. Alimentação: 22 a 26 VDC, 120 mA máx. (~3,5 W). Comunicação: RS485 Modbus RTU de 2 fios. Saída Analógica: Selecionável: 0-20 mA ou 4-20 mA (carga máx. 500 Ω). Contato do Relé: 1 A, 30 VDC resistivo. Conexão ao Processo: 3/4" NPT (pigtail). Conexão Elétrica: Cabo pigtail (Div. 1 / Zona 1, Ex-d). Temperatura de Operação: -40 °C a +70 °C. Proteção: IP66. Contrapressão Máxima: 500 PSI (35 kg/cm²). FFRT (Tempo de Resposta a Falha): 1, 2 ou 3 s (selecionável). Peso: 2,8 kg. Certificações: CSA Cl.I Div.1 ABCD; FM; CE (BS EN298); NCC/Inmetro; IECEx; ATEX (Ex-d).
