Honeywell - IFMU2-1010S

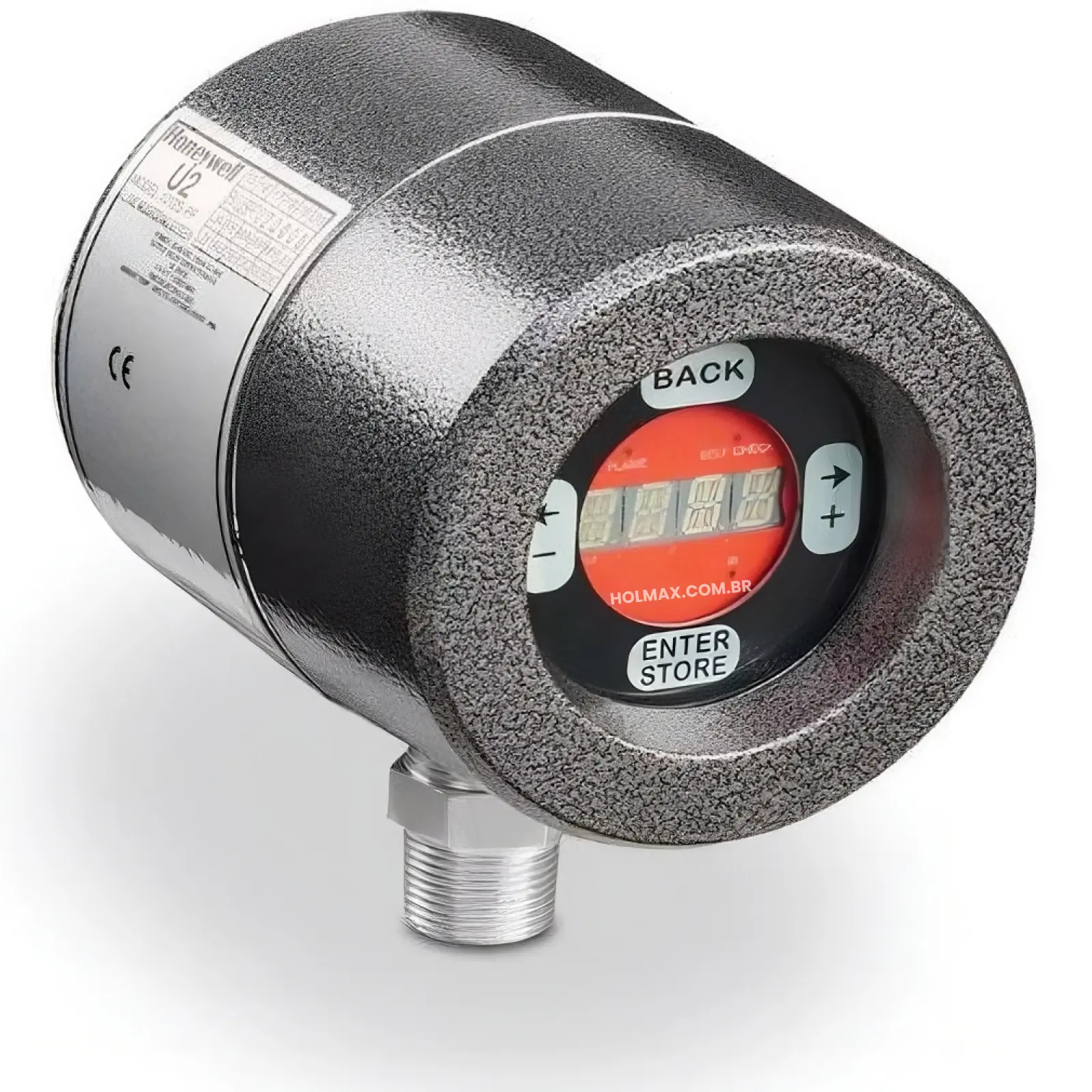

U2-1010S - Fotocélula / Detector de Chama Triplo UV/IR/UVSS All-in-One Honeywell (Div. 2, 1" NPT)

Fotocélula / detector de chama U2-1010S. O U2-1010S é o detector de chama all-in-one mais completo da série Honeywell U2: reúne os três sensores — UV (UVTron, pico em 210 nm), IR de estado sólido (pico em 1400 nm) e UVSS (pico em 310 nm) — junto com o processador de sinal num único invólucro IP66, dispensando amplificador externo. Como cada sensor opera e é ajustado de forma independente, a configuração tríplice cobre praticamente todos os combustíveis (gás, GLP, óleo leve, óleo pesado e carvão) com máxima discriminação de chama. Comunica por RS485 Modbus RTU, tem saída analógica selecionável (0–20 ou 4–20 mA), relés de chama e de autodiagnóstico e FFRT ajustável em 1, 2 ou 3 s. Esta versão (sem -PF) usa conector de rápida desconexão e rosca 1" NPT, para áreas Classe I Divisão 2 / Zona 2. Alimentação 24 VDC SELV isolada (22–26 VDC, ~3,5 W); autodiagnóstico interno uma vez por segundo, com bloqueio e reset manual pelo disco capacitivo.

Especificações Técnicas

Tipo	Triplo: UV (UVTron) + IR + UVSS — All-in-One
Combustíveis	Todos os combustíveis (gás, GLP, óleo leve, óleo pesado, carvão)
Alimentação	22 a 26 VDC, 120 mA máx. (~3,5 W)
Comunicação	RS485 Modbus RTU de 2 fios
Saída Analógica	Selecionável: 0-20 mA ou 4-20 mA (carga máx. 500 Ω)
Contato do Relé	1 A, 30 VDC resistivo
Conexão ao Processo	1" NPT fêmea
Conexão Elétrica	Conector de desconexão rápida (Div. 2, Zona 2)
Temperatura de Operação	-40 °C a +70 °C
Proteção	IP66
Contrapressão Máxima	500 PSI (35 kg/cm²)
FFRT (Tempo de Resposta a Falha)	1, 2 ou 3 s (selecionável)
Peso	2,8 kg
Dimensões	Ø 11,7 cm × 15,5 cm (comprimento)
Autodiagnóstico	1 vez por segundo
Certificações	CSA Cl.I Div.2 ABCD; FM; CE (BS EN298); NCC/Inmetro; IECEx; ATEX

Características

Três sensores integrados: UV/UVTron (pico 210 nm), IR estado sólido (1400 nm) e UVSS (310 nm)

Cobre todos os combustíveis (gás, GLP, óleo leve/pesado, carvão) com máxima discriminação

Processador de sinal integrado — dispensa amplificador externo; cada sensor é ajustado de forma independente

Conector de rápida desconexão, rosca 1" NPT — Classe I Divisão 2 / Zona 2

Modbus RTU RS485 + saída analógica selecionável 0–20/4–20 mA (carga máx. 500 Ω)

FFRT selecionável 1/2/3 s; autodiagnóstico interno a cada 1 s com bloqueio e reset manual

IP66; -40 a +70 °C; 24 VDC SELV isolada (~3,5 W); contrapressão de forno até 500 PSI

Aplicações

Monitoramento de chama em áreas Classe I Divisão 2 / Zona 2 com qualquer combustível (gás a carvão) — ideal para substituir sistemas com processador de sinal separado, quando se quer a máxima discriminação da configuração tríplice.

Documentação Técnica

Baixar Datasheet Oficial (PDF)

Perguntas Frequentes

O que é o U2-1010S?

Onde comprar o U2-1010S no Brasil?

O U2-1010S pode ser adquirido na Holmax, distribuidora autorizada Honeywell Gold no Brasil, localizada em São Bernardo do Campo - SP. Temos o maior estoque de produtos Honeywell Thermal Solutions (HTS) do país. Solicite seu orçamento via WhatsApp ou telefone para receber atendimento personalizado com prazo de entrega imediato.

Quais as aplicações do U2-1010S?

Quais as especificações técnicas do U2-1010S?

Tipo: Triplo: UV (UVTron) + IR + UVSS — All-in-One. Combustíveis: Todos os combustíveis (gás, GLP, óleo leve, óleo pesado, carvão). Alimentação: 22 a 26 VDC, 120 mA máx. (~3,5 W). Comunicação: RS485 Modbus RTU de 2 fios. Saída Analógica: Selecionável: 0-20 mA ou 4-20 mA (carga máx. 500 Ω). Contato do Relé: 1 A, 30 VDC resistivo. Conexão ao Processo: 1" NPT fêmea. Conexão Elétrica: Conector de desconexão rápida (Div. 2, Zona 2). Temperatura de Operação: -40 °C a +70 °C. Proteção: IP66. Contrapressão Máxima: 500 PSI (35 kg/cm²). FFRT (Tempo de Resposta a Falha): 1, 2 ou 3 s (selecionável). Peso: 2,8 kg. Dimensões: Ø 11,7 cm × 15,5 cm (comprimento). Autodiagnóstico: 1 vez por segundo. Certificações: CSA Cl.I Div.2 ABCD; FM; CE (BS EN298); NCC/Inmetro; IECEx; ATEX.
